3.8.5 SIPLACE PowerConnector X
품목 번호 00141420-xx SIPLACE PowerConnector X
3

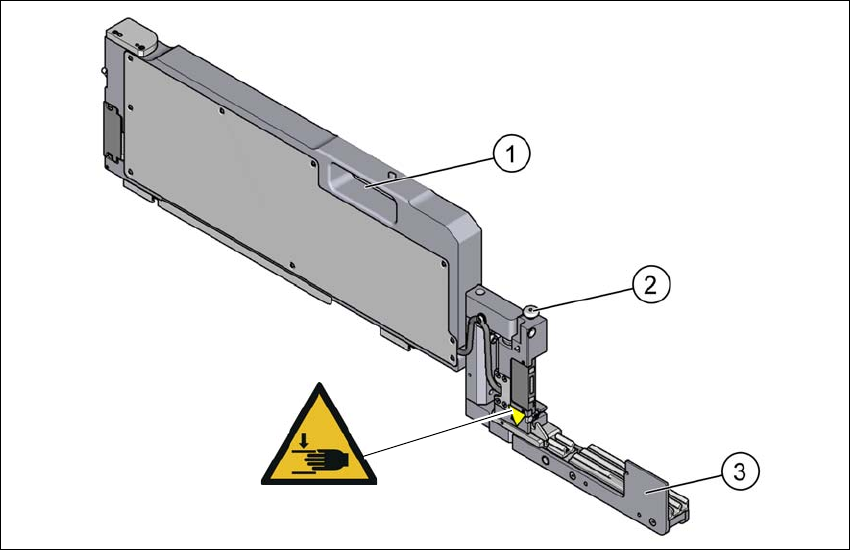

그림 3.8 - 6 SIPLACE PowerConnector X
(1) 핸들
(2) 익스텐더 암 및 피더용 잠금해제 버튼
(3) 익스텐더 암 ( 작업 위치에서 )
품목 W 024, 품목 번호 03155346-01
3.8.5.1 설명
SIPLACE PowerConnector X 는 생산 과정을 중단할 필요 없이 장비 내에서 SIPLACE X 피더
모듈의 연결과 관련된 문제를 해결되도록 합니다 .
상세한 설명에 대해서는 SIPLACE PowerConnector X 사용자 가이드를 참조하십시오, [품목 번호
00198772-01-xx.]
W 024
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE TX
3.8 SIPLACE TX 용 SIPLACE 테이프 피더 모듈 소프트웨어 버전 714.0 에서 업데이트 12/2020
162
3.8.5.2 안전 지침
3.8.5.3 기술 데이터
3
3
3
3
손 부상 경고
익스턴더 암을 위로 접어 유휴 위치에 놓을 때 손에 부상을 입을
위험이 있습니다 .
익스텐더 암을 위로 접을 때 , 익스텐더 암과
S
IPLACE PowerConnector X 사이에 손이 들어가지 않도록
조치를 취하십시오 .
길이 648.4mm( 접은 상태 )
866.9 mm( 편 상태 )
폭 34.4mm
높이 188.4mm
점유한 로케이션 3
무게 3.2 kg
사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리
소프트웨어 버전 714.0 에서 업데이트 12/2020 3.9 컴포넌트 트롤리
163
3.9 컴포넌트 트롤리
두 개의 SIPLACE TX 컴포넌트 트롤리를 SIPLACE TX 실장기에 도킹할 수 있습니다 .
3

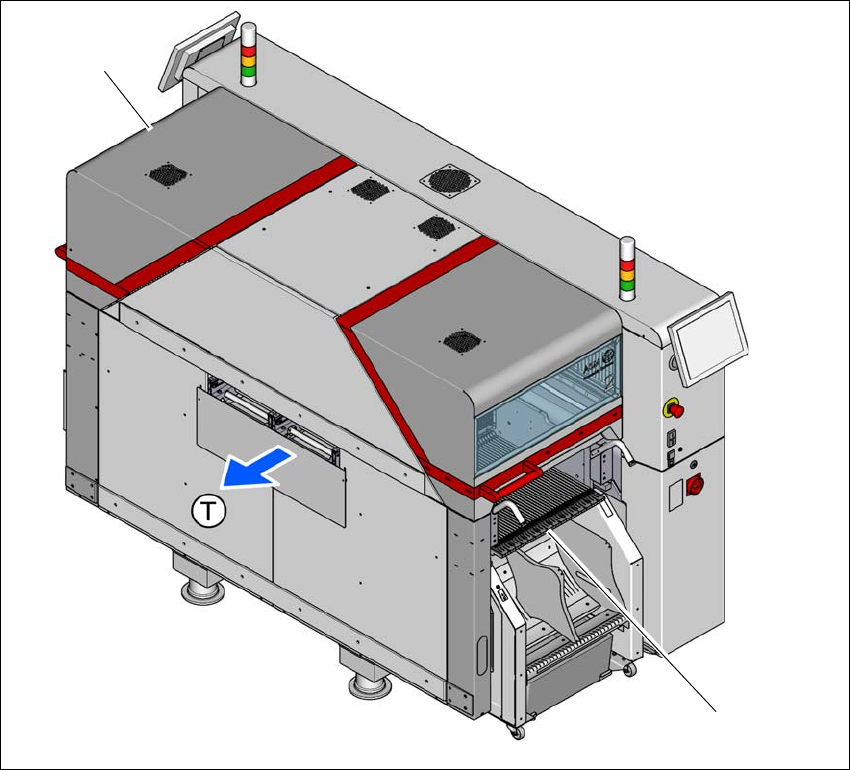

그림 3.9 - 1 컴포넌트 트롤리의 로케이션
(1) 로케이션 1
(2) 선택 사양인 7'' 테이프 릴 홀더가 있는 로케이션 2
(T) PCB 이송 방향
컴포넌트 트롤리는 외부 셋업 영역에서 피더로 셋업할 수 있는 독립형 모듈입니다 . 따라서
컴포넌트 트롤리를 교체하려면 생산 프로세스가 잠시 중단될 수밖에 없습니다 . 컴포넌트
트롤리에는 홀더가 총 5 개 있습니다 . 테이프 릴 홀더 각각에는 테이프 릴을 2 개 넣을 수 있으므로,
최대 열 개의 13"( 선택 사양 : 7") 테이프 릴이 테이브 컨테이너 위에 위치할 수 있습니다 .
(2)
(1)
