사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리 소프트웨어 버전 714.0 에서 업데이트 12/2020 3.9 컴포넌트 트롤리 165 3 3 3 3.9.2 기술 데이터 3 3 주의 핸들 파손 위험 ! 컴포넌트 트롤리를 운반할 때 핸들의 파손 위험 . 컴포넌트 트롤리를 운반할 때 핸들을 잡고 트롤리 를 들어올리지 마십시오 . 컴포넌트 트롤리를 밀 때만 손잡이를 사용하십시오 …
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE TX
3.9 컴포넌트 트롤리 소프트웨어 버전 714.0 에서 업데이트 12/2020
164
3.9.1 구조
컴포넌트 트롤리는 기본적으로 섀시, 피더 모듈을 고정시킬 전환 테이블, 테이프 릴 컨테이너 및 폐
테이프 컨테이너로 구성되어 있습니다 . 빠져 나와 있는 폐 테이프 컨테이너는 이 공간 내에
위치합니다 . 잘린 폐 테이프는 슈트를 통해 폐 테이프 컨테이너로 이동하는데 , 이 폐 테이프
컨테이너는 가득 찰 때마다 비워야 합니다 .
3

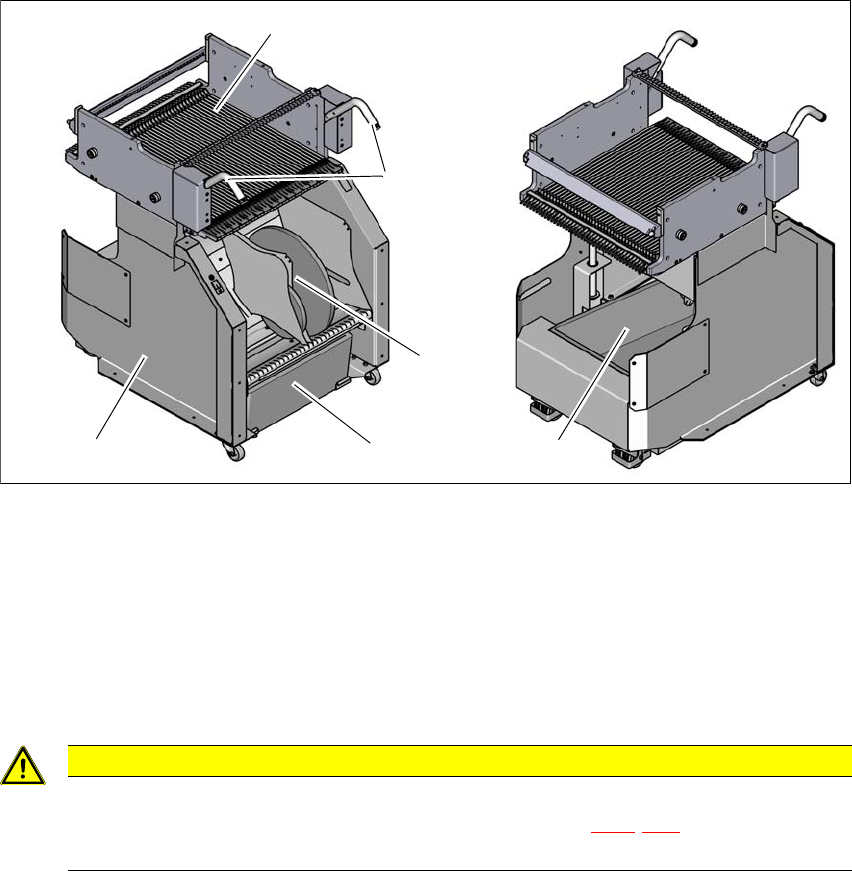

그림 3.9 - 2 컴포넌트 트롤리 , SIPLACE TX- 시리즈 , 정면도 및 후면도
(1) 전환 테이블 (40 개의 트랙 포함 )
(2) 손잡이
(3) 폐 테이프 컨테이너
(4) 13'' 테이프 릴이 있는 테이플 릴 컨테이너
(5) 섀시
3
주의
안전 지침을 준수하십시오 !
테이프 리젝트 빈을 컴포넌트 트롤리에서 당길 때 단원 5.8.2(244 페이지 ) 에 수록된
안전 지침을 준수하십시오 .
(1)
(2)
(3)
(4)
(3)
(5)
사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리
소프트웨어 버전 714.0 에서 업데이트 12/2020 3.9 컴포넌트 트롤리
165
3
3
3
3.9.2 기술 데이터
3
3
주의
핸들 파손 위험 !
컴포넌트 트롤리를 운반할 때 핸들의 파손 위험 .
컴포넌트 트롤리를 운반할 때 핸들을 잡고 트롤리를 들어올리지 마십시오 .
컴포넌트 트롤리를 밀 때만 손잡이를 사용하십시오 .
컴포넌트 트롤리를 운반하거나 팔레트에서 들어 올리고자 할 경우에는 포크
리프트를 사용하십시오 .
주의
컴포넌트 트롤리의 기울어질 위험
컴포넌트 트롤리가 장애물과 기울어진 표면 위로 이동할 때 기울어질 위험이 있습니다 .
컴포넌트 트롤리를 장애물 위로 움직이거나 트롤리를 물체와 충돌시키지 마십시오 .
기울어진 표면에 따라 움직일 경우, 컴포넌트 트롤리가 혼자 움직여 넘어지지 않도록
조치를 취하십시오 .
참고
모든 컴포넌트 트롤리는 작동하려면 실장기에 도킹해야 합니다 .
빈 자리 있으면 단원 2.5.4(92페이지)에 기술한 바와 같이 더미 피더 모듈을 그 자리에
넣으십시오 .
길이 x 폭 727mm x 592mm
전환 테이블 높이 PCB 컨베이어 높이가 900mm 인 경우 :
890mm
PCB 컨베이어 높이가 930mm 인 경우 :
920mm
PCB 컨베이어 높이가 950mm 인 경우 :
940mm
로케이션 수량 40 개 (Smart Feeder 8mm X 테이프 피더 모듈 )
무게
피더 모듈이 없는 경우
모든 로케이션에 피더 모듈이 있는 경우
80kg
140kg
테이프 릴의 직경
테이프 컨테이너
옵션으로서 두 줄에서
최대 330.2mm(13")
최대 177.8mm(7")
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE TX
3.9 컴포넌트 트롤리 소프트웨어 버전 714.0 에서 업데이트 12/2020
166
3.9.3 SIPLACE TX- 시리즈 컴포넌트 트롤리에 있는 피듀셜
3

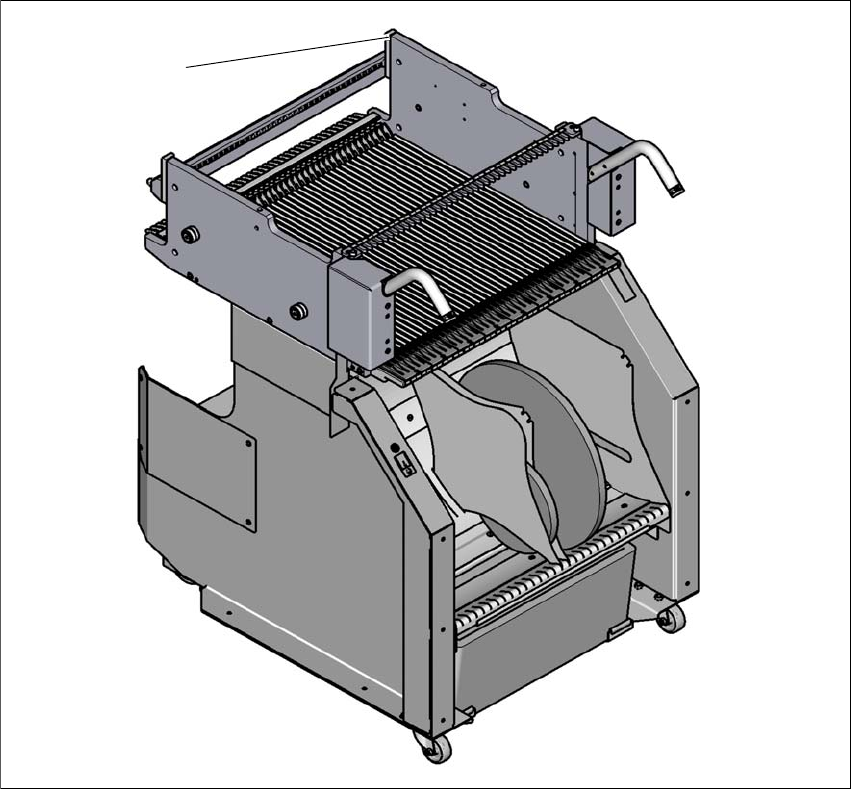

그림 3.9 - 3 SIPLACE TX- 시리즈 컴포넌트 트롤리에 있는 피듀셜
(1) 컴포넌트 트롤리에 위치한 기준점
SIPLACE TX 컴포넌트 트롤리를 한 번 도킹하면 실장기가 컴포넌트 트롤리의 기준점을
측정합니다 .
가장자리의 길이가 0.5mm 미만이 컴포넌트의 경우, 즉 0402 컴포넌트 및 그 보다 작은 컴포넌트의
경우 , 셋업이 지정되어 있거나 또는 테이블이나 피더를 제거한 후 시작 버튼을 눌렀을 때 그
컴포넌트의 위치는 테이프 포켓으로 결정됩니다 .
(1)
