3 기술 데이터 및 어셈블리 사용 설명 서 SIPLACE TX 3.9 컴포넌트 트롤리 소프트웨어 버전 714.0 에서 업데이트 12/2020 166 3.9.3 SIPLACE TX- 시리즈 컴포넌트 트롤리에 있는 피듀셜 3 그림 3.9 - 3 SIPLACE TX- 시리즈 컴포넌트 트롤리에 있는 피듀셜 (1) 컴포넌트 트롤리에 위치한 기준점 SIPLACE TX 컴포넌트 트롤리를 한 번 도 킹하면…
사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리
소프트웨어 버전 714.0 에서 업데이트 12/2020 3.9 컴포넌트 트롤리
165
3
3
3
3.9.2 기술 데이터
3
3
주의
핸들 파손 위험 !
컴포넌트 트롤리를 운반할 때 핸들의 파손 위험 .
컴포넌트 트롤리를 운반할 때 핸들을 잡고 트롤리를 들어올리지 마십시오 .
컴포넌트 트롤리를 밀 때만 손잡이를 사용하십시오 .
컴포넌트 트롤리를 운반하거나 팔레트에서 들어 올리고자 할 경우에는 포크
리프트를 사용하십시오 .
주의
컴포넌트 트롤리의 기울어질 위험
컴포넌트 트롤리가 장애물과 기울어진 표면 위로 이동할 때 기울어질 위험이 있습니다 .
컴포넌트 트롤리를 장애물 위로 움직이거나 트롤리를 물체와 충돌시키지 마십시오 .
기울어진 표면에 따라 움직일 경우, 컴포넌트 트롤리가 혼자 움직여 넘어지지 않도록
조치를 취하십시오 .
참고
모든 컴포넌트 트롤리는 작동하려면 실장기에 도킹해야 합니다 .
빈 자리 있으면 단원 2.5.4(92페이지)에 기술한 바와 같이 더미 피더 모듈을 그 자리에
넣으십시오 .
길이 x 폭 727mm x 592mm
전환 테이블 높이 PCB 컨베이어 높이가 900mm 인 경우 :
890mm
PCB 컨베이어 높이가 930mm 인 경우 :
920mm
PCB 컨베이어 높이가 950mm 인 경우 :
940mm
로케이션 수량 40 개 (Smart Feeder 8mm X 테이프 피더 모듈 )
무게
피더 모듈이 없는 경우
모든 로케이션에 피더 모듈이 있는 경우
80kg
140kg
테이프 릴의 직경
테이프 컨테이너
옵션으로서 두 줄에서
최대 330.2mm(13")
최대 177.8mm(7")
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE TX
3.9 컴포넌트 트롤리 소프트웨어 버전 714.0 에서 업데이트 12/2020
166
3.9.3 SIPLACE TX- 시리즈 컴포넌트 트롤리에 있는 피듀셜
3
그림 3.9 - 3 SIPLACE TX- 시리즈 컴포넌트 트롤리에 있는 피듀셜
(1) 컴포넌트 트롤리에 위치한 기준점
SIPLACE TX 컴포넌트 트롤리를 한 번 도킹하면 실장기가 컴포넌트 트롤리의 기준점을
측정합니다 .
가장자리의 길이가 0.5mm 미만이 컴포넌트의 경우, 즉 0402 컴포넌트 및 그 보다 작은 컴포넌트의
경우 , 셋업이 지정되어 있거나 또는 테이블이나 피더를 제거한 후 시작 버튼을 눌렀을 때 그
컴포넌트의 위치는 테이프 포켓으로 결정됩니다 .
(1)
사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리
소프트웨어 버전 714.0 에서 업데이트 12/2020 3.9 컴포넌트 트롤리
167
3.9.4 SIPLACE TX- 시리즈 전환 테이블
피더 모듈의 프런트 슬라이더 가이드는 삽입 보조 도구에 설치되어 있습니다 . 삽입 보조 도구를
밀어 넣으면 피더 모듈의 가이드가 가이드 프로필에 정지 바까지 밀려 들어갑니다 . 정지 바의 중앙
홈이 X 피더 모듈의 " 전방 " 센터링 핀을 고정합니다 . 동시에 전환 테이블의 잠금 걸쇠가 피더
모듈의 잠금 롤러에 고정됩니다 . 피더 모듈의 상단부에 있는 " 후방 " 센터링 핀은 센터링 바의 홈에
의해 고정됩니다 .
3

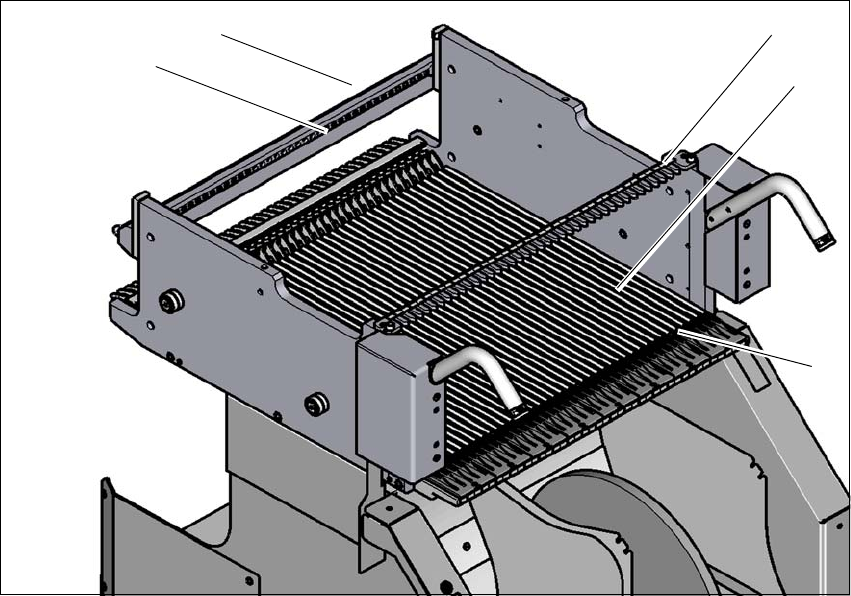

그림 3.9 - 4 전환 테이블 , SIPLACE TX- 시리즈 , 후면도
(1) 삽입 보조도구
(2) 가이드 프로파일 (Ω 프로파일 )
(3) X 피더 모듈의 " 뒤쪽 " 센터링 핀을 고정시키는 센터링 바
(4) 센터링 구멍
(5) 정지 바
(1)
(2)
(3)
(4)
(5)
