4 셋업 및 작동 사용 설명서 SIPLACE TX 4.2 납품 시 구성 소프트웨어 버전 714.0 에서 업데이트 12/2020 176 4.2.5 운반 상자에 넣거나 팔레트에 적재하여 실장기 운송 4 그림 4.2 - 2 운반 상자 / 팔레트 - 포크 리프트로 운반 하기 위한 삽입 지점 운반 상자나 팔레트를 장비의 출력측 끝단이 위치해 있 는 측면 ( 항목 A, 그림 4.2 - 2 , 176 페…
사용 설명서 SIPLACE TX 4 셋업 및 작동
소프트웨어 버전 714.0 에서 업데이트 12/2020 4.2 납품 시 구성
175
4.2.4 적재 브래킷
SIPLACE TX 에는 스틸 스페이서가 있는 두 개의 적재 브래킷 ( 항목 1, 그림 4.2 - 1(175 페이지 )
참조 ) 가 있는 바 , 이 브래킷은 나사로 발에 고정되어 있습니다 . 또한 적재 브래킷 하나가 나사로
반대편에 고정되어 있습니다 ( 항목 2, 그림 4.2 - 1
, 175 페이지 참조 ). 또한 실장기를 목제
브래킷으로 고정하여 미끄러지지 않도록 하였습니다 . 컴포넌트 트롤리도 적재 브래킷으로
고정되어 있습니다 .
4
그림 4.2 - 1 운반 상자 / 팔레트 - 적재 브래킷
(1) 스틸 스페이서가 있는 적재 브래킷 - 앞면
(2) 스틸 스페이서가 있는 적재 브래킷 - 뒷면
적재 브래킷과 스틸 스페이서가 있는 운반 상자나 팔레트를 나중에 사용하기 위해 보관해야
합니다 .
1
2
4 셋업 및 작동 사용 설명서 SIPLACE TX
4.2 납품 시 구성 소프트웨어 버전 714.0 에서 업데이트 12/2020
176
4.2.5 운반 상자에 넣거나 팔레트에 적재하여 실장기 운송
4

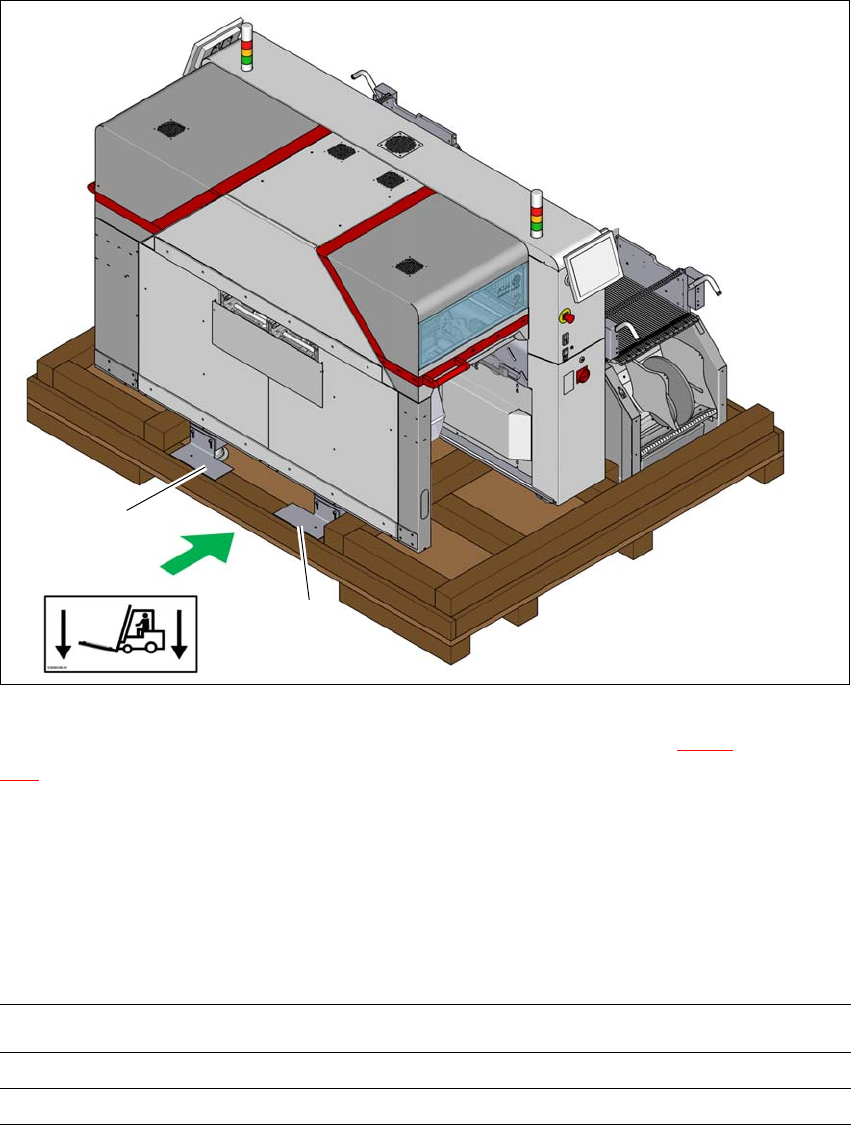

그림 4.2 - 2 운반 상자 / 팔레트 - 포크 리프트로 운반하기 위한 삽입 지점
운반 상자나 팔레트를 장비의 출력측 끝단이 위치해 있는 측면 ( 항목 A, 그림 4.2 - 2,
176
페이지 ) 에서만 포크 리프트를 사용하여 실장기를 들어올려야 합니다 .
SIPLACE TX 를 팔레트에 적재하거나 상자에 넣어 최종 사용 장소에 되도록 가까운 곳까지
운반하십시오 .
4.2.5.1 운송 포장 치수
팔레트와 나무 상자의 치수는 다음 표에 나와 있습니다 .
4
(A)
1
1
실장기 (L x W x H)
팔레트 2670mm x 2100mm
나무 상자 2670mm x 2100mm x 1850mm
사용 설명서 SIPLACE TX 4 셋업 및 작동
소프트웨어 버전 714.0 에서 업데이트 12/2020 4.2 납품 시 구성
177
4.2.5.2 배송 준비를 마친 장비 무게
아래 표에는 포장을 포함하여 배송 준비를 마친 실장기의 무게가 기재되어 있습니다 .
4
4.2.5.3 실장기를 포장하여 운송하기 위한 운반 장치
다음과 같은 사양의 포크 리프트 트럭을 이용하여 실장기를 옮깁니다 .
4
실장기 유럽 내에서의 배송 해외 배송
SIPLACE TX, 컴포넌트 트롤리 두 개
포함
2350kg 2600kg
포크 길이 최소 1,800mm
들어올리는 힘 최소 3000kg
