00198458-04_UM_TX-V2_KO - 第178页

4 셋업 및 작동 사용 설명서 SIPLACE TX 4.2 납품 시 구성 소프트웨어 버전 714.0 에서 업데이트 12/2020 178 4.2.6 실장기를 팔레트에서 하적 4 그림 4.2 - 3 포크 리프트를 사용하여 운반 하기 위한 접촉 지점 (1) 스틸 스페이서가 있는 적재 브래킷  운반 중 단원 4.1 ( 171 페이지 ) 에 수록된 안전 지침을 항상 준수해야 합니다 .  팔레트에서 …

사용 설명서 SIPLACE TX 4 셋업 및 작동

소프트웨어 버전 714.0 에서 업데이트 12/2020 4.2 납품 시 구성

177

4.2.5.2 배송 준비를 마친 장비 무게

아래 표에는 포장을 포함하여 배송 준비를 마친 실장기의 무게가 기재되어 있습니다 .

4.2.5.3 실장기를 포장하여 운송하기 위한 운반 장치

다음과 같은 사양의 포크 리프트 트럭을 이용하여 실장기를 옮깁니다 .

실장기 유럽 내에서의 배송 해외 배송

SIPLACE TX, 컴포넌트 트롤리 두 개

포함

2350kg 2600kg

포크 길이 최소 1,800mm

들어올리는 힘 최소 3000kg

4 셋업 및 작동 사용 설명서 SIPLACE TX

4.2 납품 시 구성 소프트웨어 버전 714.0 에서 업데이트 12/2020

178

4.2.6 실장기를 팔레트에서 하적

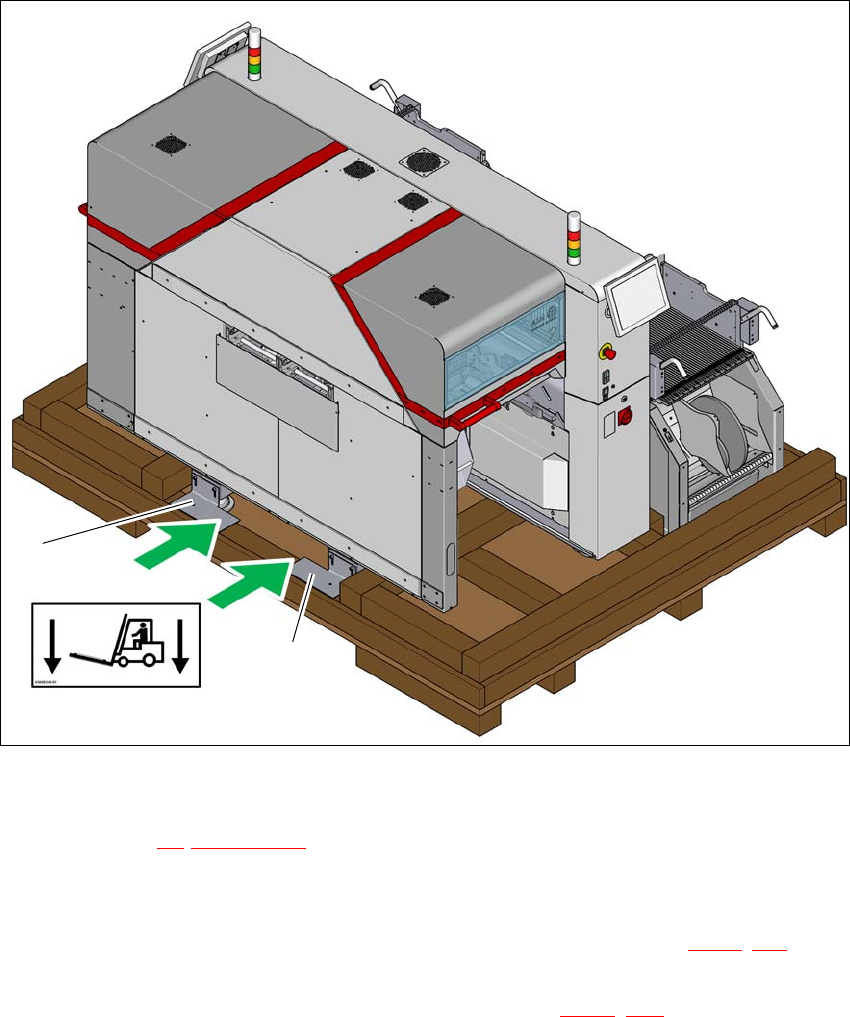

그림 4.2 - 3 포크 리프트를 사용하여 운반 하기 위한 접촉 지점

(1) 스틸 스페이서가 있는 적재 브래킷

 운반 중 단원 4.1(171 페이지 ) 에 수록된 안전 지침을 항상 준수해야 합니다 .

 팔레트에서 두 개의 적재 브래킷 (1) 을 푸십시오 . 두 개의 브래킷과 스틸 스페이서는 실장기에

부착된 상태로 남겨 두십시오 .

 반대편에 있는 적재 브래킷을 느슨하게 한 다음 제거하십시오(항목 2, 그림 4.2 - 1, 175페이지

참조 ).

 오직 장비의 출력측 끝단이 위치해 있는 측면 ( 항목 A, 그림 4.2 - 3, 178 페이지 ) 에서만 포크

리프트를 사용하여 실장기를 들어올려야 합니다 .

(A)

사용 설명서 SIPLACE TX 4 셋업 및 작동

소프트웨어 버전 714.0 에서 업데이트 12/2020 4.2 납품 시 구성

179

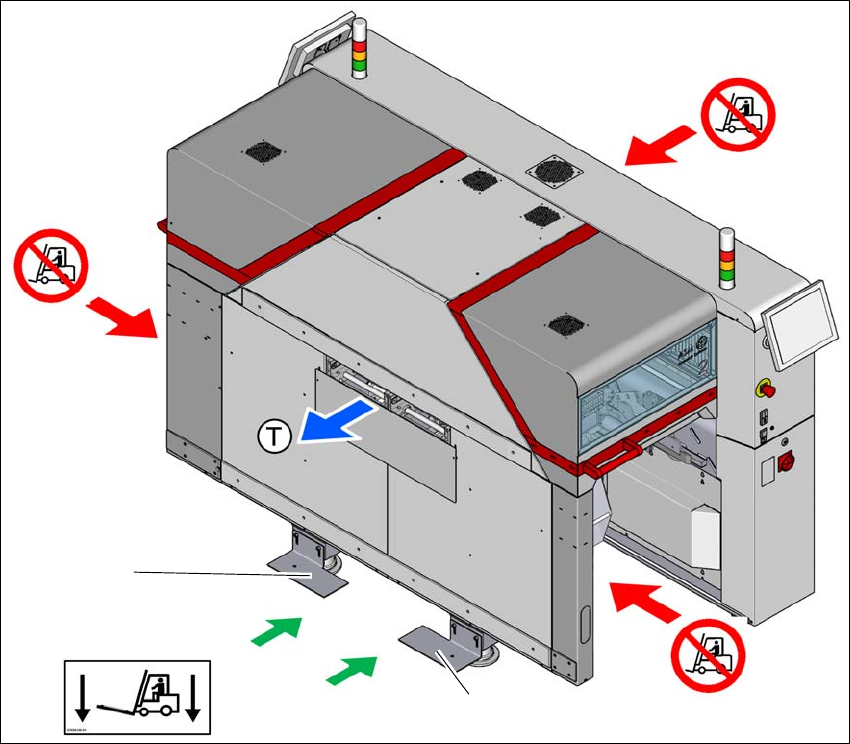

그림 4.2 - 4 접촉면 - 출력측에서 포크를 PCB 운반 방향과 평행하게 위치

(T) PCB 컨베이어에 대한 이동 방향

(1) 장비의 발 사이의 위치한 포크 리프트의 포크

(2) 실장기를 절대로 입력측에서 들어올리지 마십시오 ! 기울어질 위험 !

(3) 실장기를 컴포넌트 트롤리의 로케이션에서 포크 리프로 들어올리지 마십시오! 기울어질 위험!

(4) 스틸 스페이서가 있는 적재 브래킷

 포크 리프트의 위치를 ( 출력측 끝단에서 ) 컨베이어 이송 방향에 대해 교각에서 조절하십시오 .

 포크가 실장기의 두 발 사이에 위치하고 실장기의 접촉면이 그 포크에 평평하게 놓일 때까지

포크를 벌리십시오 .

 포크를 실장기(장비의 프레임)의 접촉면과 적재 브래킷용 스틸 스페이서 위 사이로 미십시오.

스틸 스페이서는 실장기가 기울어지는 것을 방지하기 위하여 추가로 사용하는 안전

장치입니다 .

 포크를 실장기 아래로 완전히 밀어 포크가 반대편의 장비 프레임 위에 적절히 놓이도록

하십시오 .

 실장기를 팔레트에서 내리십시오 .

(2)

(1)

(3)

(4)
