4 셋업 및 작동 사용 설명서 SIPLACE TX
4.3 실장기의 운송 소프트웨어 버전 714.0 에서 업데이트 12/2020
180
실장기를 생산 환경 내의 목표 위치로 운반하십시오 .
장비를 라인 ( 단원 4.5.5(198 페이지 ) 참조 ) 에 놓으십시오 .
4.2.7 실장기 인도 시의 구성
인도 시 실장기는 다음과 같이 구성되어 있습니다 .
– 이중 컨베이어의 레인은 210mm 폭으로 맞춰져 있습니다 . 이 폭 설정은 실장기 미세 조정 시
중요합니다 .
– 두 모니터는 분리되어 있습니다 .
– 두 표시기 램프가 분리되어 있습니다 .
– 모든 갠트리 축은 적재 브래킷 ( 단원 4.6
(209 페이지 )) 로 고정되어 있습니다 .
4.3 실장기의 운송
출력측에서 포크 리프트를 사용해서만 실장기를 들어올려 운반해야 합니다 . 그림 4.2 -
4(179페이지)는 팔레트에서 실장기를 내리거나 팔레트 없이 실장기를 운반할 경우 실장기에 포크
리프트를 삽입하는 지점을 나타냅니다 .
4
4.3.1 실장기 운반 중의 안전 지침
운반 중 단원 4.1(171 페이지 ) 에 수록된 안전 지침을 항상 준수해야 합니다 .
4
참고
실장기가 최종 사용 위치에 있고 생산 라인에 통합되면 , 이 장비를 팔레트 트럭을
사용하여 실제 로케이션으로 들어올릴 수도 있습니다 . 또한 단원 4.5.5
, 198 페이지 ) 도
참조하십시오 .
사용 설명서 SIPLACE TX 4 셋업 및 작동
소프트웨어 버전 714.0 에서 업데이트 12/2020 4.4 설치 로케이션의 인프라
181
4.4 설치 로케이션의 인프라
4
4.4.1 권장하는 바닥 상태
장비가 설치되는 플로어는 실장기가 작동될 때 발생하는 힘에 의해 진동이 발생할 수 있으므로
단단하고 수평이어야 합니다 . 진동의 정도는 바닥의 구조에 따라 달라집니다 . 바닥 하중 파라미터
등이 초과되지 않는 한 다음이 적합합니다 .
– 생산 공장 천장과 같은 철근콘크리트 천장 구조
– 지하실이 없는 생산 공장의 콘크리트 바닥과 같은 철강콘크리트 바닥판
– 이중 마루로 되어있는 실내 . 단 , 사이에 안정적인 설치면이 들어있어야 합니다 . 강형이나
콘크리트로 만들 수 있는 이 중간 설치면에도 동일한 셋업 조건이 적용됩니다 .
4
4.4.1.1 지면 평평도
실장기 아래 플로어는 0.63% 의 경사도보다 더 기울어져서는 안 됩니다 . 이것은 800mm 거리에
비해 5 mm 기울어진 것에 해당합니다 ( 예 : 전환 테이블의 폭 ).
4.4.1.2 장비 무게 및 플로어 표면 하중
장비 중량 및 플로어 표면 하중은 단원 3.3.1(111 페이지 ) 을 참조하십시오 .
참고
또한 "SMD 시스템용 네트워크 및 압축공기 구성 " 문서도 참조하십시오 ( 독일어 + 영어 ,
품목 번호 00197548-xx). 이 문서는 SIPLACE 실장기와 함께 제공됩니다 .
4 셋업 및 작동 사용 설명서 SIPLACE TX
4.4 설치 로케이션의 인프라 소프트웨어 버전 714.0 에서 업데이트 12/2020
182
4.4.2 압축공기 공급

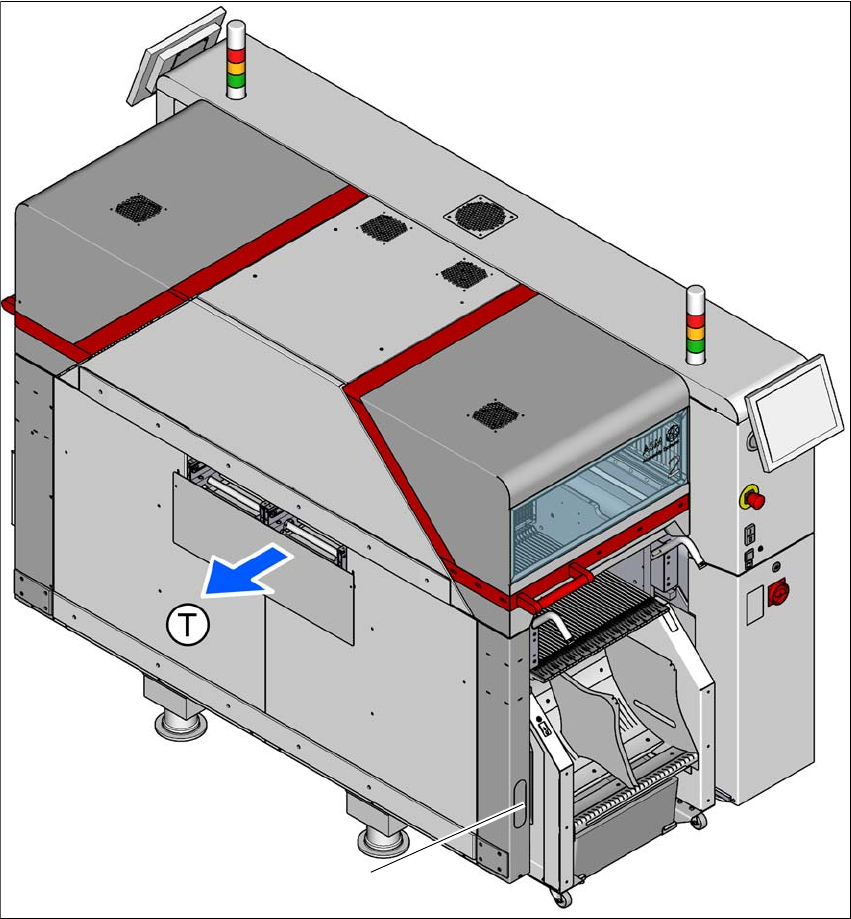

그림 4.4 - 1 압축공기 공급장치의 실장기 내 위치
(1) 로케이션 2 에서 압축공기 공급장치의 설치 위치
(T) 이동 방향
1
