4.4.2.2 실장기의 압축공기 연결
4

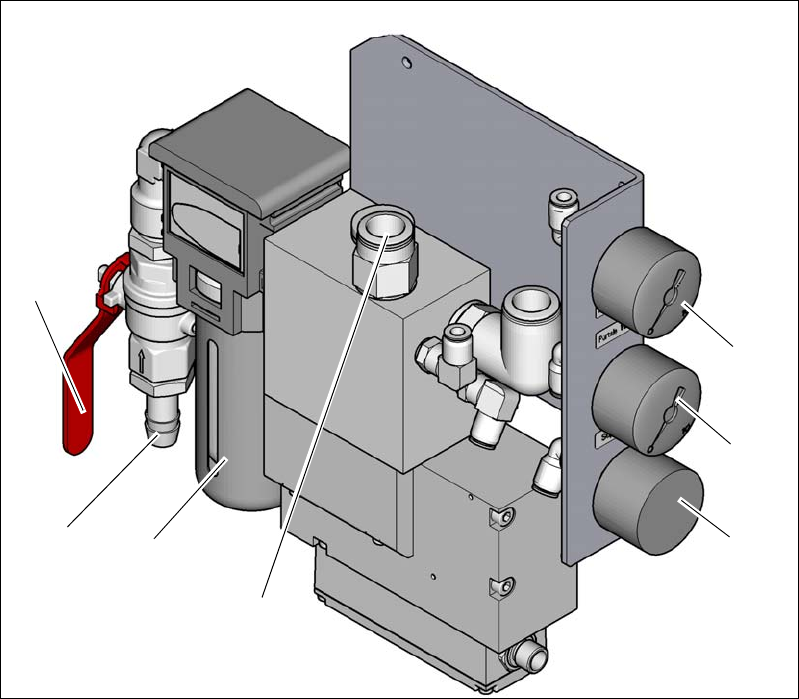

그림 4.4 - 2 실장기의 압축공기 장치
범례 : 그림 4.4 - 2
(1) 실장기 컴포넌트의 공급 압력 확인을 위한 압력계
목표 압력 : 0.51 ± 0.01MPa, 5.1 ± 0.1bar( 표시 범위 0 - 1.0 MPa, 0 - 10 bar)
(2) 갠트리 1 ~ 2 의 공급 압력 확인을 위한 압력계
목표 압력 : 0.485 ± 0.01MPa, 4.85 ± 0.1bar( 표시 범위 0 - 1.0MPa, 0 - 10bar)
(3) 입구 압력 확인을 위한 압력계
목표 압력 : 0.5 - 1.0MPa, 5 - 10bar( 표시 범위 : 0 - 1.0MPa, 0 - 10bar)
(4) 갠트리용 압축공기 공급장치
(5) 압축공기 필터
(6) 압축공기 연결
(7) "OPEN" 위치에 있는 정지 밸브
(6)
(1)
(2)
(3)
(5)
(7)
(4)
사용 설명서 SIPLACE TX 4 셋업 및 작동
소프트웨어 버전 714.0 에서 업데이트 12/2020 4.4 설치 로케이션의 인프라
185
4.4.3 주전원 공급장치
4

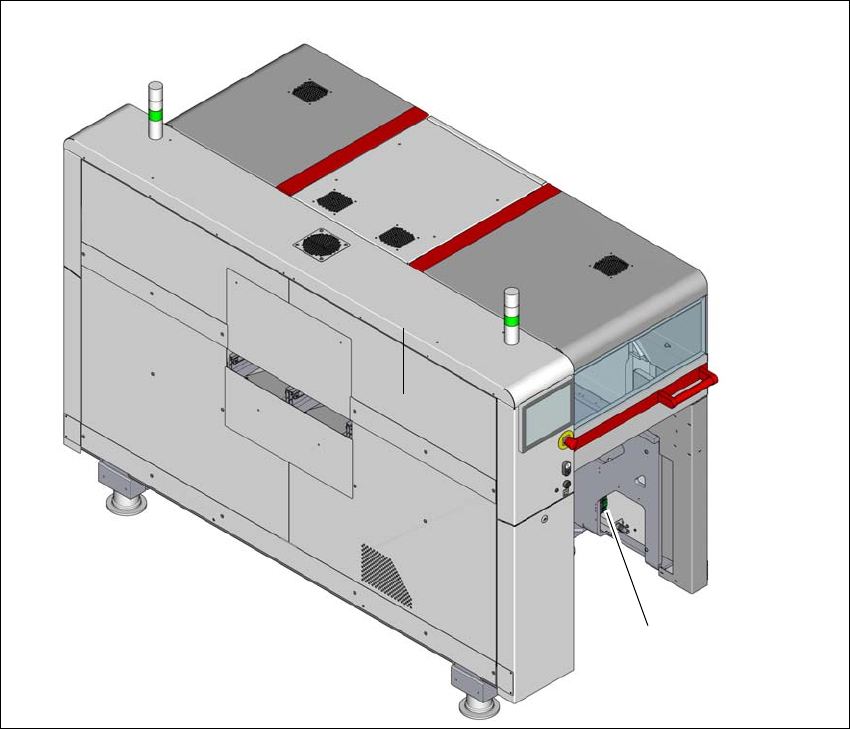

그림 4.4 - 3 실장기용 주전원의 연결부 위치
(1) 실장기의 출력 측에 위치한 섹터 1 의 주전원 연결부 (1)
(1)
