4 셋업 및 작동 사용 설명서 SIPLACE TX 4.4 설치 로케이션의 인프라 소프트웨어 버전 714.0 에서 업데이트 12/2020 190 4.4.3.6 주전원 연결 - 플러그가 장착되지 않은 주전원 연결 케이블 ( 구성 3) 실장기는 길이가 약 5mm 인 , CEE 플러그가 장착되지 않은 케이블이 연결되어 인도됩니다 . 4 4 그림 4.4 - 6 주전원 케이블의 와이어에 대 한 설명 경…

사용 설명서 SIPLACE TX 4 셋업 및 작동

소프트웨어 버전 714.0 에서 업데이트 12/2020 4.4 설치 로케이션의 인프라

189

 곡률 반경이 적절한지 확인합니다 . 전선이 꼬이면 안됩니다 .

 주전원 연결 케이블의 각 끝단에 위치한 페룰을 크림프 방식으로 고정하십시오 .

 L1, L2, L3, N 및 PE 주전원 연결 단자 X2(항목 1) 에 연결하십시오 . 그림 4.4 - 4, 188 페이지 .

와이어를 연결 단자에 삽입할 때 이 단자가 손상되지 않도록 조치를 취하십시오 .

 케이블 고정부를 손으로 죄십시오 ( 항목 2). 그림 4.4 - 4, 188 페이지 .

 와이어와 케이블이 어떤 것과 마찰하거나 끼이지 않도록 조치를 취하십시오. 필요하면 케이블

타이를 사용하여 와이어와 케이블를 제자리에 고정시키십시오 .

4.4.3.5 주전원 연결 - 플러그가 장착된 주전원 연결 케이블 ( 구성 2)

실장기는 길이가 약 5mm 인 , CEE 플러그가 장착되지 않은 주전원 연결 케이블 ( 적색 16A, IEC

60309 에 의거 ) 이 연결되어 인도됩니다 .

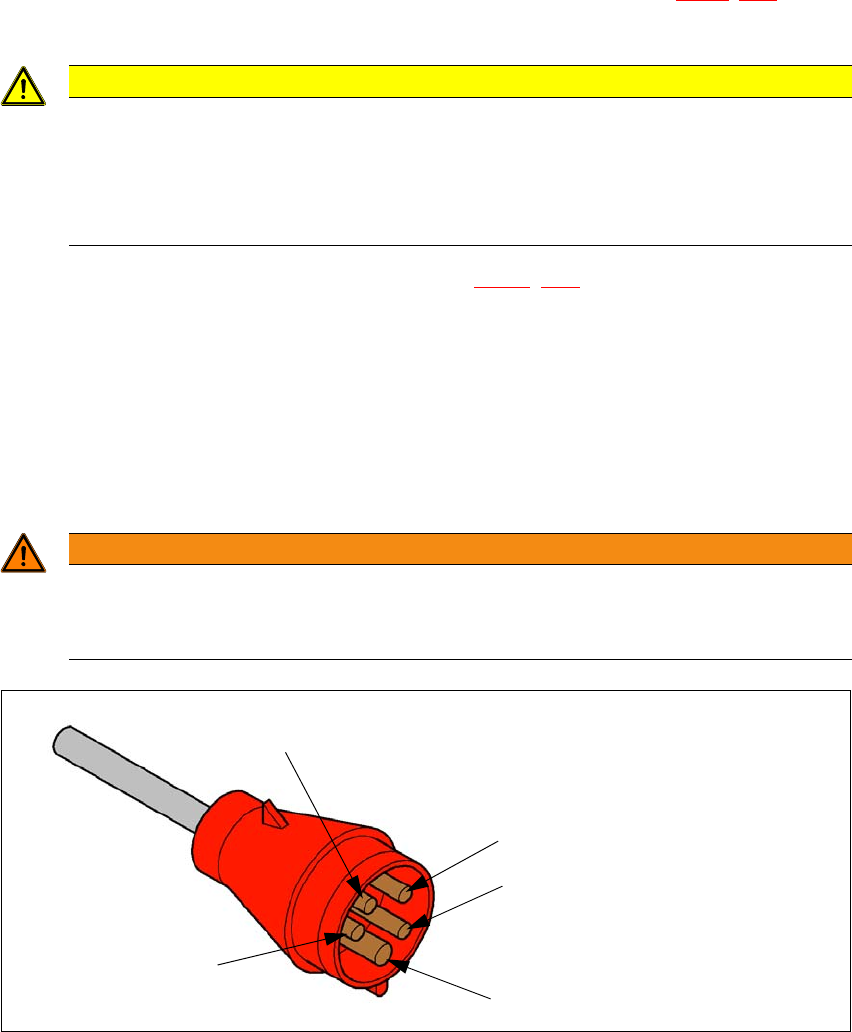

그림 4.4 - 5 CEE 플러그의 할당

주의

위상의 순서가 올바르도록 주의를 기울이십시오 !

위상의 순서가 올바르도록 주의를 기울이십시오 . 위상의 순서가 올바르지 않으면 이로

인해 진공 펌프가 손상되거나 오작동을 할 수 있습니다 ! 진공 펌프를 점검하여 , 실장기가

작동할 때 그 작동 방향이 올바른지 확인하십시오 .

실장기에서 PE 연결부를 점검하여 올바로 작동하고 있는지 확인하십시오 .

경고

주전원 연결 케이블의 연결은 유자격 전기기사만이 수행할 수 있는 작업입니다 .

 실장기를 사용하는 국가의 규정이 적용됩니다 .

4 셋업 및 작동 사용 설명서 SIPLACE TX

4.4 설치 로케이션의 인프라 소프트웨어 버전 714.0 에서 업데이트 12/2020

190

4.4.3.6 주전원 연결 - 플러그가 장착되지 않은 주전원 연결 케이블 ( 구성 3)

실장기는 길이가 약 5mm 인 , CEE 플러그가 장착되지 않은 케이블이 연결되어 인도됩니다 .

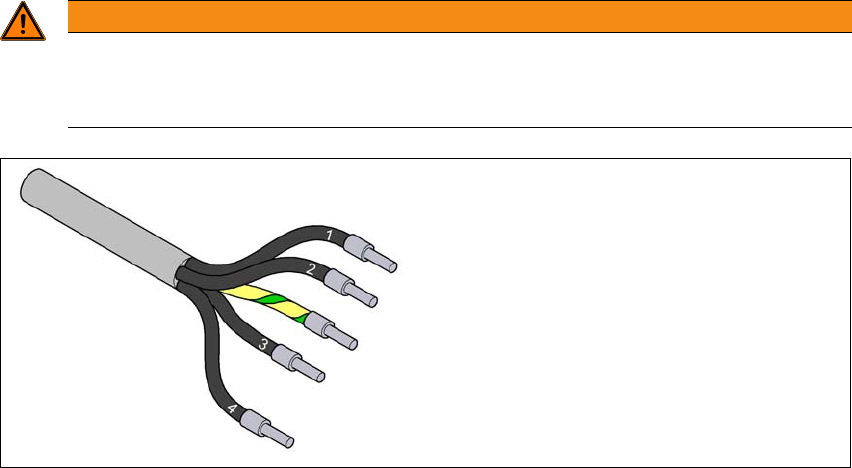

그림 4.4 - 6 주전원 케이블의 와이어에 대한 설명

경고

주전원 연결 케이블의 연결은 유자격 전기기사만이 수행할 수 있는 작업입니다 .

 실장기를 사용하는 국가의 규정이 적용됩니다 .

1 = (L1): 3 상

2 = (L2): 3 상

3 = (L3): 3 상

4 = (N): 중성선

녹색 / 노란색 = (PE): 전도체

사용 설명서 SIPLACE TX 4 셋업 및 작동

소프트웨어 버전 714.0 에서 업데이트 12/2020 4.4 설치 로케이션의 인프라

191

4.4.4 마이크로 퓨즈의 개요

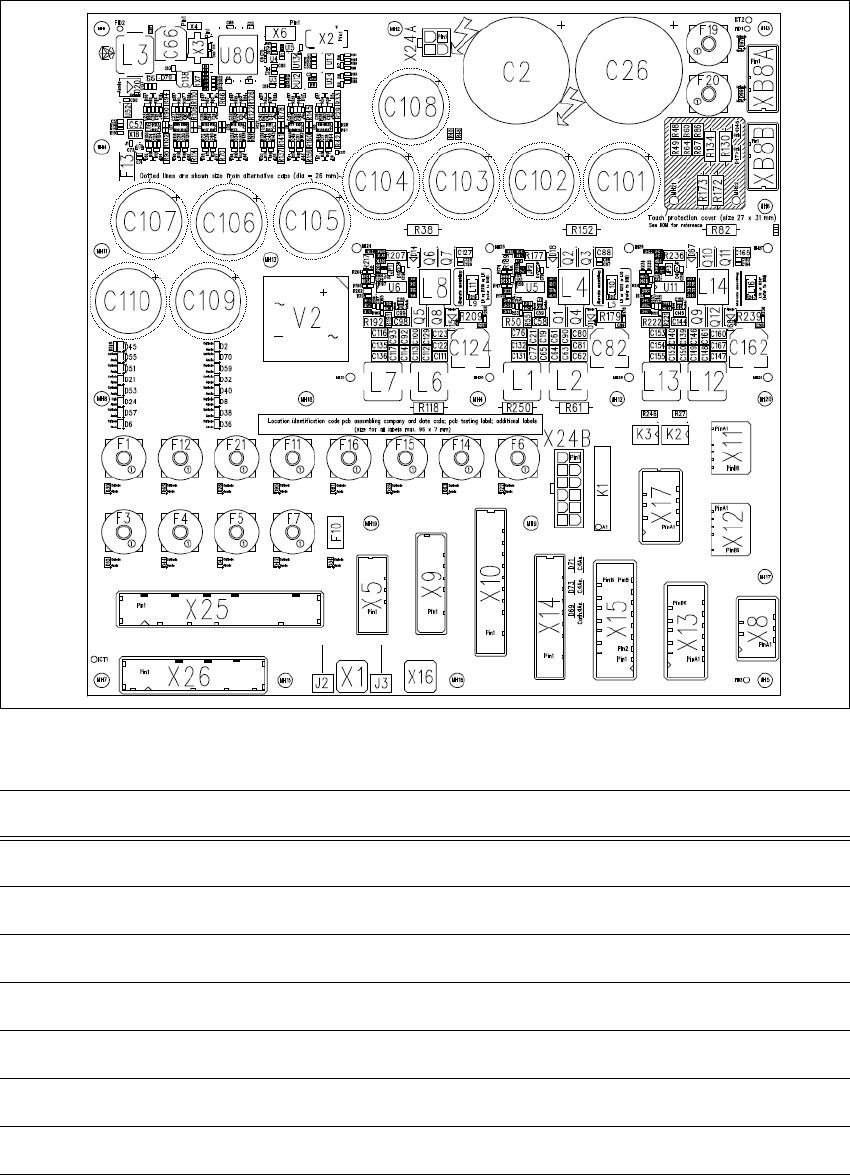

그림 4.4 - 7 마이크로 퓨즈의 개요

퓨즈 컴포넌트 전력 전압 [V]

F1 셔틀 6.3 AT 42

F3 셔틀 & 옵션 6.3 AT 24

F4 분배기 4.0 AT 24

F5 모니터 1&2/CIN 6.3 AT 24

F6 MGCU 전원 공급 6.3 AT 42

F7 컨베이어 제어장치 6.3 AT 24

F10 내부 폴리 퓨즈 24
