4 셋업 및 작동 사용 설명서 SIPLACE TX
4.5 실장기의 설치 소프트웨어 버전 714.0 에서 업데이트 12/2020
194
4.5.2 갠트리에서 적재 브래킷 제거
갠트리는 적재 브래킷에 의해 X 및 Y 방향으로 고정됩니다 . 실장기 운반 후 적재 브래킷을
제거하십시오 .
4.5.2.1 X- 축에서 적재 브래킷 제거
4

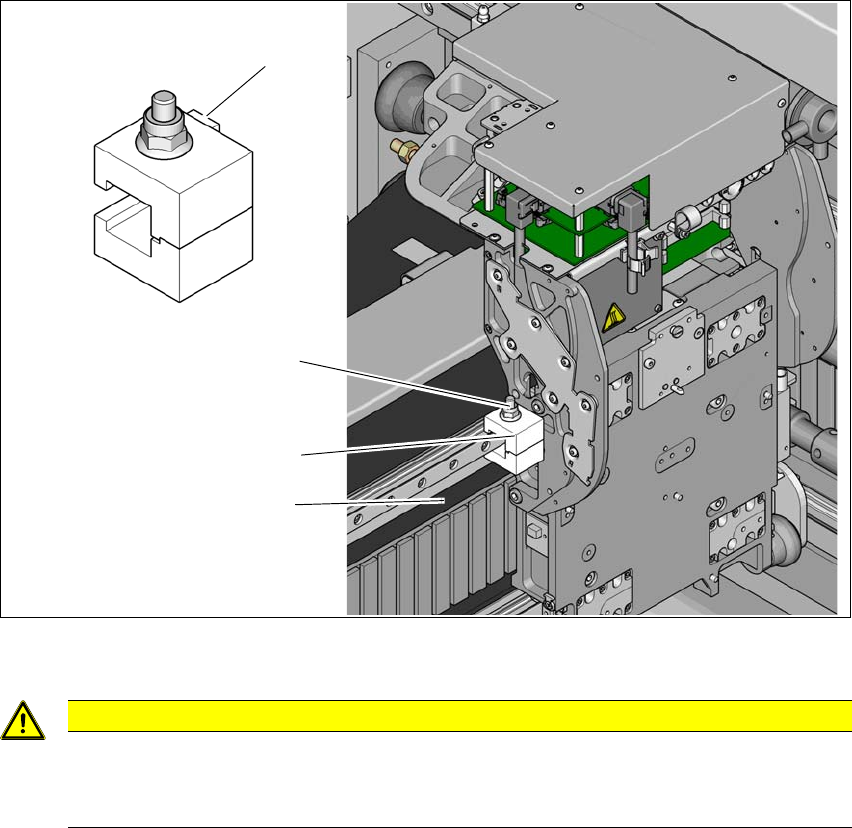

그림 4.5 - 1 X- 축의 적재 브래킷
4
적재 브래킷을 선형 가이드에서 분리할 수 있을 정도로 적재 브래킷 (2) 에서 나사 (1) 을
느슨하게 하십시오 .
4
주의
눈금을 손상시키지 마십시오 !
눈금은 적재 브래킷 (2) 아래에 있습니다 .
적재 브래킷 아래에 있는 눈금 (3) 이 손상되지 않았는지 확인하십시오 .
(1)
(3)
(2)
(4)
사용 설명서 SIPLACE TX 4 셋업 및 작동
소프트웨어 버전 714.0 에서 업데이트 12/2020 4.5 실장기의 설치
195
4.5.2.2 Y- 축에서 적재 브래킷 제거
4

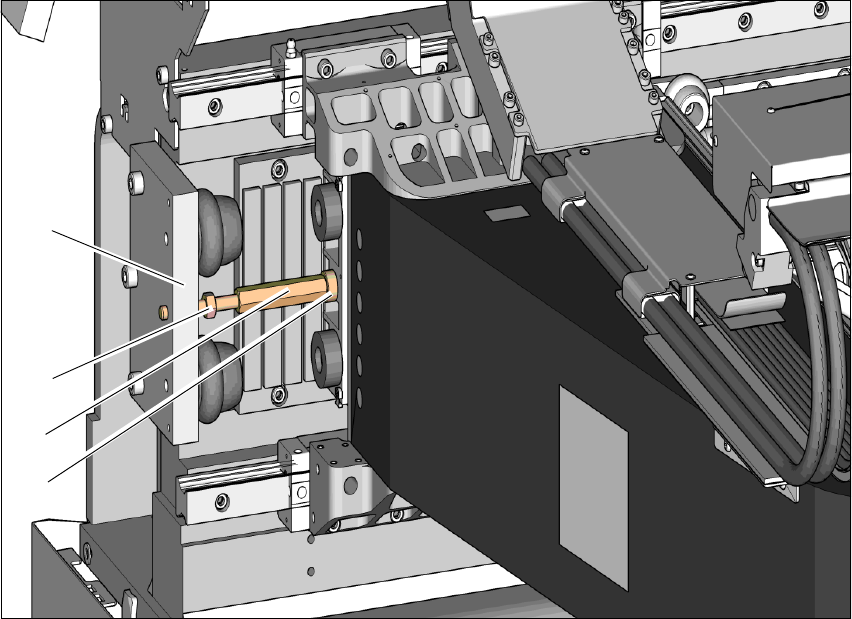

그림 4.5 - 2 Y- 축의 적재 브래킷
버퍼 플레이트 (1) 의 스토퍼 위치에 적재 브래킷 (3) 을 고정하는 카운터 너트 (2) 를 느슨하게
하십시오 .
버퍼 플레이트 (1) 로부터 카운터 너트 (2) 를 20 ~ 30mm 정도 분리하십시오 .
갠트리 끝단 (4) 에서 적재 브래킷 (3) 을 분리할 때 13 사이즈의 포크 렌치를 사용하십시오 .
이어서 적재 브래킷 (3)을 풀어 빼십시오. 풀어 뺄 때 올바른 방향으로 돌려 나사산이 손상되지
않도록 하십시오 .
갠트리를 한 쪽면에 밀어 넣으십시오 .
적재 브래킷을 버퍼 플레이트에서 완전히 풀어 빼십시오 .
나중에 사용할 수 있도록 적재 브래킷을 안전하게 보관하십시오 . SIPLACE 실장기를
운반해야 할 경우 적재 브래킷을 항상 다시 고정해야 합니다 .
4.5.3 갠트리 축에 적재 브래킷 고정
실장기를 운반하기 전에 갠트리 축의 X- 축과 Y- 축을 적재 브래킷을 사용하여 고정해야 합니다 . 이
적재 브래킷을 고정하십시오 .
(1)
(3)
(2)
(4)
4 셋업 및 작동 사용 설명서 SIPLACE TX
4.5 실장기의 설치 소프트웨어 버전 714.0 에서 업데이트 12/2020
196
4.5.3.1 X- 축에 적재 브래킷 다시 고정
X- 축의 적재 브래킷은 갠트리에 실장 헤드가 있는 헤드 플레이트를 고정합니다 .
4
그림 4.5 - 1, 194 페이지 참조 ).
적재 브래킷을 선형 가이드에 쉽게 고정할 수 있을 정도로 적재 브래킷에서 나사를 느슨하게
하십시오 .
실장 헤드와 적재 브래킷을 갠트리 베이스 / 입력 끝단까지 밀어 넣으십시오 .
적재 브래킷을 실장 헤드가 갠트리 베이스에 고정되도록 장착하십시오 . 적재 브래킷의
릿지 ( 항목 4, 그림 4.5 - 1
(194 페이지 )) 가 헤드 방향을 가리켜야 합니다 .
나사를 적재 브래킷에서 느슨하게 조이십시오 .
실장 헤드를 갠트리 베이스 / 입력 끝단까지 다시 강하게 눌러 실장 헤드에 유격이 없도록
하십시오 .
나사를 적재 브래킷에서 단단히 조이십시오 .
4.5.3.2 Y- 축에 적재 브래킷 다시 고정
Y- 축의 적재 브래킷은 장비 프레임에 갠트리를 고정합니다 .
그림 4.5 - 2
, 195 페이지 참조 ).
카운터 너트를 풀어 적재 브래킷의 긴 나사산 외측 끝단에서부터 20 ~ 30mm 정도
분리하십시오 .
갠트리를 버퍼 스토퍼에서부터 제거하십시오 .
긴 나사산을 이용하여 적재 브래킷을 약 20mm 정도 버퍼 플레이트 안으로 돌려
넣으십시오 ( 나사산은 뒤에서브터 약 10mm 정도 튀어나와야 합니다 ).
갠트리를 적재 브래킷의 짧은 나사산 끝단 방향으로 주의하여 당기십시오 .
짧은 나사산을 갠트리의 구멍에 돌려 넣으십시오 . 가능할 경우 끝까지 돌려 넣어야 합니다 .
긴 육각 나사에 적재 브래킷을 고정할 때 사이즈 13 의 포크 렌치를 사용하십시오 .
카운터 너트를 버퍼 플레이트 스토퍼 방향으로 돌리십시오 .
카운터 너트를 손으로 조이십시오 .
주의
눈금을 손상시키지 마십시오 !
눈금은 적재 브래킷 아래에 있습니다 .
적재 브래킷 아래에 있는 눈금 (3) 이 손상되지 않았는지 확인하십시오 .
