4 셋업 및 작동 사용 설명서 SIPLACE TX 4.5 실장기의 설치 소프트웨어 버전 714.0 에서 업데이트 12/2020 198 4.5.5 라인 내에서 실장기 위치 조정 실장기를 라인 내에 놓거나 라인에서 들어올리려면 실장기를 로케이션에서 들어올릴 수 있어야 합니다 . 이렇게 하기 위해서는 ( 포크 리프트가 아 니라 !) 반드시 사양에 따른 팔레트 트럭을 사용해야 합니다 ( 단원 4.5…
사용 설명서 SIPLACE TX 4 셋업 및 작동
소프트웨어 버전 714.0 에서 업데이트 12/2020 4.5 실장기의 설치
197
4.5.4 가이드 레일에서 부식 방지제 제거
실장기는 납품 전에 부식 방지 처리되었습니다 .
4
4
주의
베어링 및 가이드 레일의 제품 수명 감소 !
부식 방지제가 축의 베어링 그리스와 섞인 경우에는 베어링과 가이드 레일의 서비스
수명이 크게 단축될 수 있습니다 .
작동 중에 처음으로 장비 축을 횡단할 때 모든 축과 베어링에서 부식 방지제를
제거해야 합니다 . 이때 솔벤트는 사용하지 마십시오 .
모든 축과 베어링을 SIPLACE 청소용 티슈로 닦으십시오 .
주의
베어링 그리스의 손상 위험 !
알콜은 가이드 캐리지의 베어링 그리스를 손상시킵니다 .
가이드 레일과 스케일을 청소할 때 알코올이 가이드 트롤리 안으로 들어가지 않도록
조치를 취하십시오 .
4 셋업 및 작동 사용 설명서 SIPLACE TX
4.5 실장기의 설치 소프트웨어 버전 714.0 에서 업데이트 12/2020
198
4.5.5 라인 내에서 실장기 위치 조정
실장기를 라인 내에 놓거나 라인에서 들어올리려면 실장기를 로케이션에서 들어올릴 수 있어야
합니다 . 이렇게 하기 위해서는 ( 포크 리프트가 아니라 !) 반드시 사양에 따른 팔레트 트럭을
사용해야 합니다 ( 단원 4.5.5.3
(201 페이지 ) 참조 ). 실장기의 무게 중심은 장비의 중심 밖에
있습니다 ( 단원 3.3.3
(115 페이지 ) 참조 ). 포크의 위치를 제한하기 위해 로케이션에 있는 스틸
스페이서 ( 항목 2, 그림 4.5 - 3(198 페이지 )) 에 의해 팔레트 트럭의 위치를 이상적으로 조정하여
실장기의 중력 편심을 보상할 수 있습니다 .
4

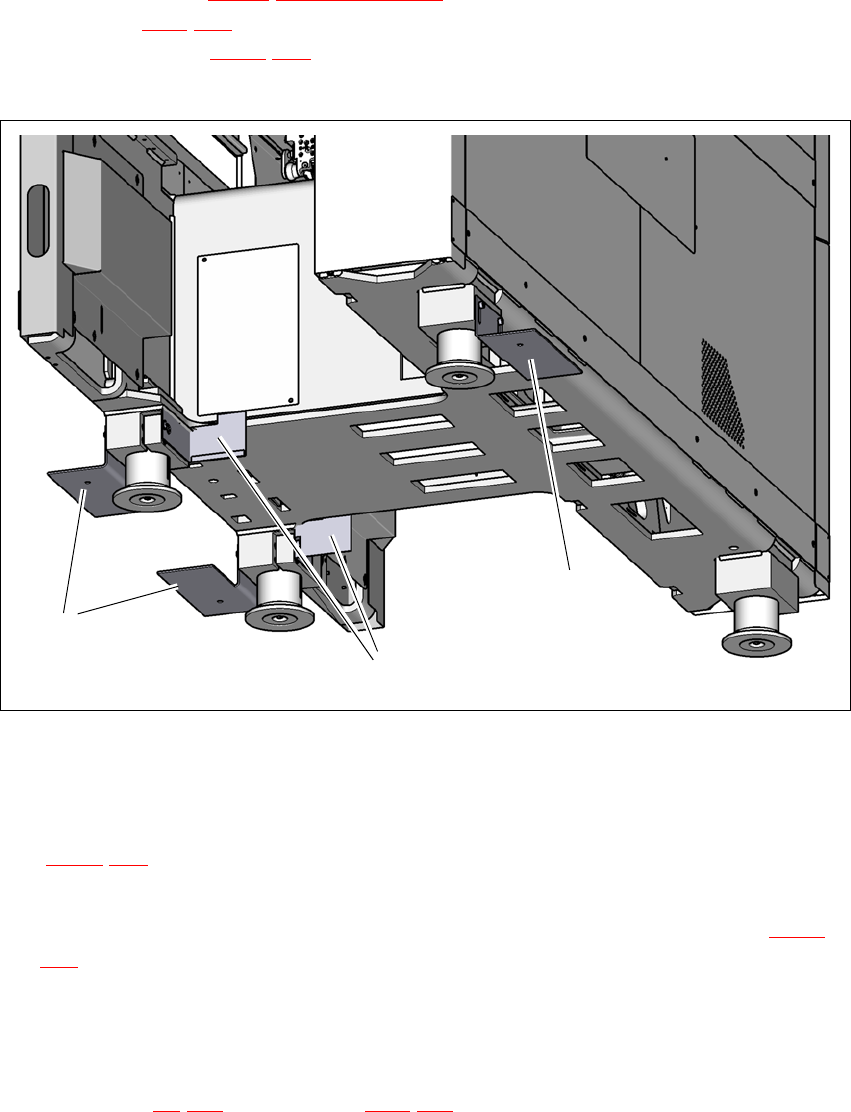

그림 4.5 - 3 포크의 위치를 제한하기 위해 로케이션에 있는 스틸 스페이서
(1) 스틸 스페이서가 있는 적재 브래킷
(2) 팔레트 트럭의 포크 위치를 제한하기 위한 스틸 스페이서
그림 4.5 - 4
(200 페이지 ) 에는 실장기를 라인에 놓거나 또는 라인에서 들어올리기 위해 포크
리프트를 실장기에 놓은 위치가 표시되어 있습니다 .
없을 경우 적재 브래킷과 스틸 스페이서를 실장기에서 제거하십시오 ( 항목 1, 그림 4.5 - 3,
198
페이지 참조 ).
나중에 사용할 수 있도록 그 적재 브래킷을 보관하십시오 .
4.5.5.1 안전 지침
운반 중 단원 4.1(171 페이지 ) 및 단원 4.3.1(180 페이지) 에 수록된 안전 지침도 준수하십시오 .
(2)
(1)
(1)
사용 설명서 SIPLACE TX 4 셋업 및 작동
소프트웨어 버전 714.0 에서 업데이트 12/2020 4.5 실장기의 설치
199
4
4
4
4
위험
중력 편심에 의해 실장기가 기울어질 위험 !
포크 리프트에 부여된 사양을 준수하지 않고, 실장기에서 포크 삽입 지점을 확인하지 않는
경우 기울어질 위험이 있습니다 !
지정된 팔레트 트럭만을 사용하여 로케이션에서 실장기를 들어올려야 합니다 .
팔레트 트럭은 실장기의 중력 편심을 보상해야 합니다 . 팔레트 트럭의 사양을
준수하십시오 ( 단원 4.5.5.3
, 201 페이지 참조 ).
경고
한 면에 적재함으로 인한 손상 위험 !
예를 들어 장비를 기울여 장비의 다를 한 면에 적재하면 , 이로 인해 장비의 다리가 변형될
수 있습니다 .
실장기를 들어올릴 때에는 포크 양쪽에 무게가 고르게 실리도록 해야 합니다 .
포크 리프트의 포크와 실장기 사이에 단단한 지지층을 놓으십시오 .
실장기를 들어올리는 동안 보조 작업자가 이 과정을 보게 하여 실장기가 한 면으로
기울어지지 않도록 하십시오 .
경고
공급 채널에 유의하십시오 !
SIPLACE TX 를 실장기 아래를 지나는 공급 채널 위로 들어올리는 것은 허용되지
않습니다 . SIPLACE TX 가 팔레트 트럭에서 떨어질 위험이 있습니다 .
SIPLACE TX 를 실장 라인에 놓기 전에 공급 채널이 이미 실장기 위치 아래를 지나고
있는 경우 이 공급 채널을 다시 제거해야 합니다 .
