사용 설명서 SIPLACE TX 4 셋업 및 작동 소프트웨어 버전 714.0 에서 업데이트 12/2020 4.5 실장기의 설치 201 4.5.5.3 로케이션에서 들어올리기 위해 필요 한 팔레트 트럭의 사양 팔레트 트럭은 포크에 가해지는 불균일한 하중을 보상하여 적재할 때 확실히 수평을 이루도록 해야 합니다 . 로케이션에서 실장기 를 들어올릴 때 다음 사양을 충족하는 팔레트 트럭을 사용해야 합…
4 셋업 및 작동 사용 설명서 SIPLACE TX
4.5 실장기의 설치 소프트웨어 버전 714.0 에서 업데이트 12/2020
200
4.5.5.2 실장기의 포크 리프트 부착 지점
실장기를 라인 내에 놓거나 라인에서 들어올리려면 실장기를 로케이션에서 들어올리기 위해
팔레트 트럭을 사용할 수 있습니다 .
4

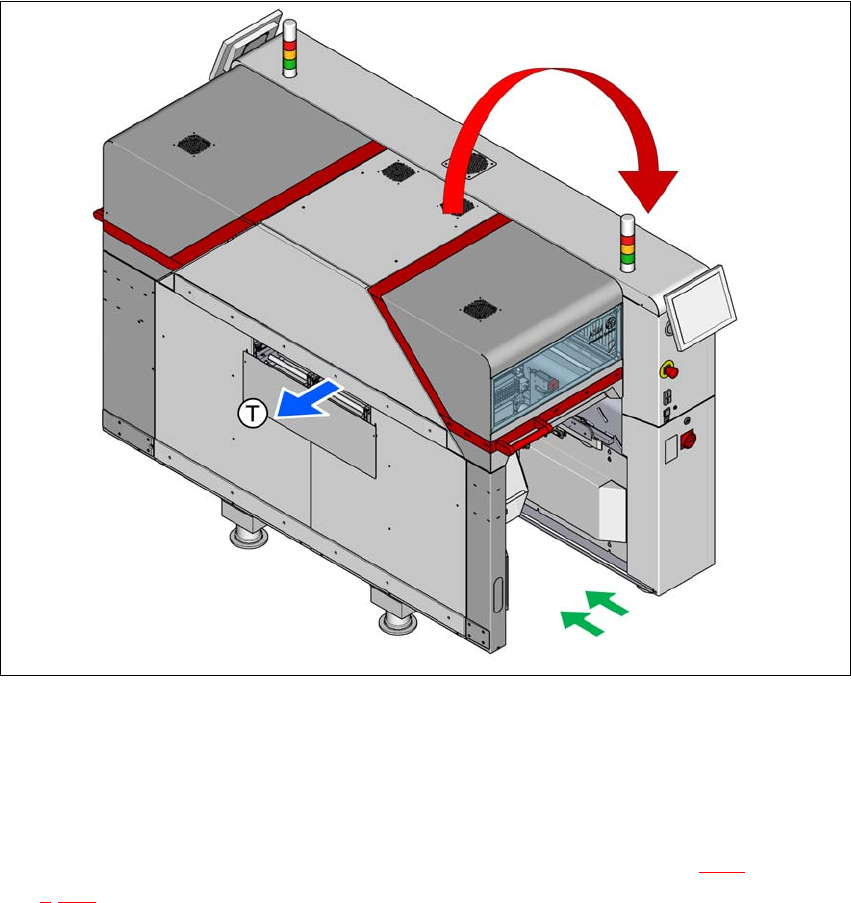

그림 4.5 - 4 장비를 라인에 놓거나 또는 라인에서 빼내기 위해 들어올림
(T) PCB 컨베이어에 대한 이동 방향
(1) 팔레트 트럭의 포크
(2) 중력 편심에 의해 장비가 기울어질 위험 .
로케이션 영역에서 팔레트 트럭의 포크 위치 . 스틸 스페이서 ( 항목 2, 그림 4.5 -
3(198 페이지 )) 가 그 포크의 위치를 제한하므로 실장기의 무게 중심이 보상됩니다 .
포크가 포크의 위치를 제한하기 위한 금속판 방향으로 서있고 실장기의 접촉면이 그 포크에
평평하게 놓일 때까지 포크를 벌리십시오 .
포크를 로케이션 영역 안으로 밀어 실장기가 포크의 길이 전체를 따라 안전하게 놓일 수
있도록 하십시오 .
라인 내에서 실장기 위치를 조정하십시오 .
(2)
(1)
사용 설명서 SIPLACE TX 4 셋업 및 작동
소프트웨어 버전 714.0 에서 업데이트 12/2020 4.5 실장기의 설치
201
4.5.5.3 로케이션에서 들어올리기 위해 필요한 팔레트 트럭의 사양
팔레트 트럭은 포크에 가해지는 불균일한 하중을 보상하여 적재할 때 확실히 수평을 이루도록 해야
합니다 .
로케이션에서 실장기를 들어올릴 때 다음 사양을 충족하는 팔레트 트럭을 사용해야 합니다 .
4
4
4.5.6 컨베이어의 높이 설정 및 실장기의 정렬
4.5.6.1 실장기에서의 PCB 컨베이어 높이
실장기의 PCB 컨베이어 높이는 다음과 같이 설정할 수 있습니다 :
900mm ±15mm 4
930mm ± 15mm ( 표준 높이 ) 4
950mm ± 15mm (SMEMA 높이 ) 4
4
4.5.6.2 공구 및 도구
실장기의 높이를 조정하여 설정하는 데에는 다음의 공구와 장비가 필요합니다 .
– 토크 렌치 , 100Nm ~ 400Nm, 품목 번호 03122973-01
– 800mm 의 역전형 래치용 공구 홀더 , 품목 번호 03122976-01
– 부착형 래치 34 인치 , 14x18, 품목 번호 03122977-01
– 익스텐션 1/2 인치 , 품목 번호 03080499-01
– 03122975-01 앨런 키 비트 SW 19x85mm, 34 인치 , 품목 번호 03122975-01
– 03122979-01 UVEX 범프 캡 SHORT. 품목 번호 03122979-01
– 육각 스크류 드라이버 비트 , 사이즈 14
– 포크 렌치 18mm
– 수평계 샤프트 ( 오차 0.02mm/m), 품목 번호 00353825-01
– 팔레트 트럭 ( 사양에 관해서는 , 4.5.5.3(201 페이지 ) 참조 ).
– 에어 쿠션 운반 시스템 : SIPLACE HSxx, 품목 번호 00119002-S01( 옵션 )
포크 길이 최소 1,800mm
들어올리는 힘 최소 3000kg
참고
PCB 컨베이어 높이는 PCB 컨베이어 벨트의 맨 위에서부터 실장기 다리 맨 아래까지의
길이입니다 .
4 셋업 및 작동 사용 설명서 SIPLACE TX
4.5 실장기의 설치 소프트웨어 버전 714.0 에서 업데이트 12/2020
202
4.5.7 컨베이어의 높이 설정
실장기는 장비에 부착된 네 개의 발로 서있습니다 .
4

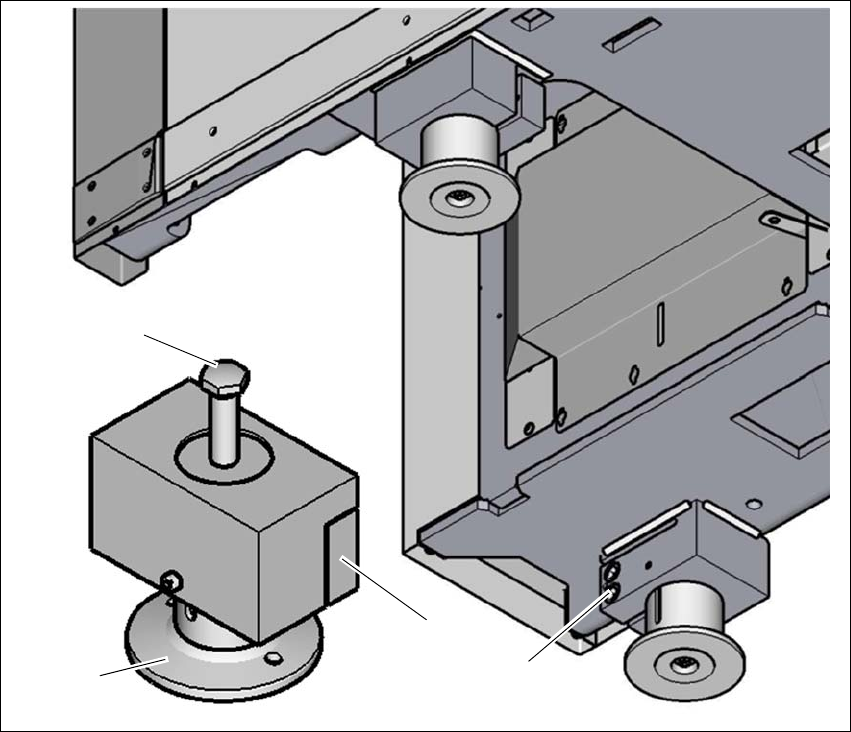

그림 4.5 - 5 PCB 컨베이어의 높이 설정
(1) 높이 조절용 설정 스크류
(2) 장비 다리
(3) 클램핑 장치
(4) 두 개의 클램핑 스크류
부착형 래치와 육각 스크류 드라이버 비트(사이즈 14)을 사용하여 두 개의 클램핑 스크류 (4)를
풉니다 .
4
(1)
(4)
(3)
(2)
