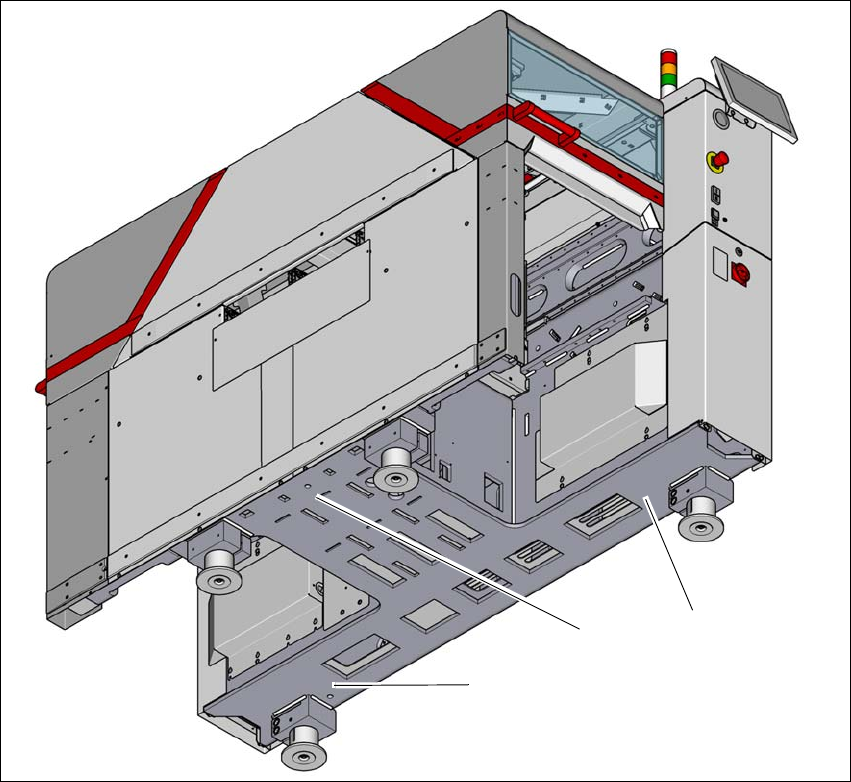

그림 4.5 - 7 에어 쿠션 운반 시스템의 접촉 지점
(1) 에어 쿠션 운반 시스템의 세 접촉 지점
(1)
(1)
(1)
사용 설명서 SIPLACE TX 4 셋업 및 작동
소프트웨어 버전 714.0 에서 업데이트 12/2020 4.5 실장기의 설치
207
4.5.7.4 플로어 브래킷 고정 ( 옵션 )
품목 번호 00588122-xx TX 용 플로어 브래킷 세트
강한 진동이 발생할 때 ( 예 : 지진 ) 필요할 경우 플로어 브래킷을 사용하여 실장기가 미끄러지지
않도록 고정할 수 있습니다 .
각각의 실장기 다리에 플로어 브래킷을 고정하십시오 .
4

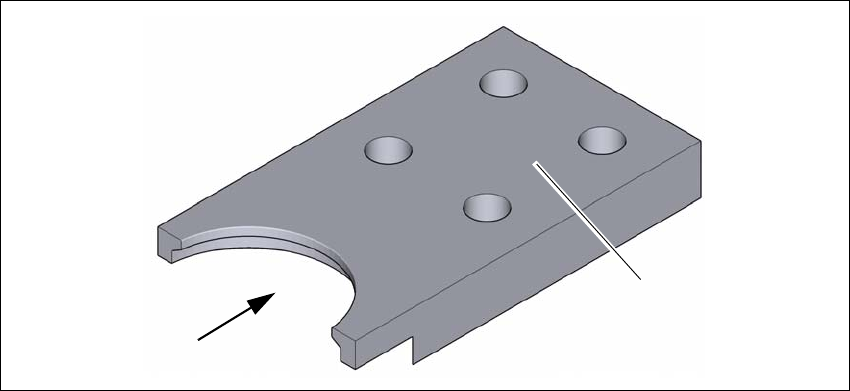

그림 4.5 - 8 플로어 브래킷
플로어 브래킷 (1) 을 실장기 다리 위에 놓으십시오 .
적절한 고정재를 사용하여 플로어 브래킷을 바닥의 네 개 구멍 (2) 에 부착하십시오 .
(1)
(2)
4 셋업 및 작동 사용 설명서 SIPLACE TX
4.5 실장기의 설치 소프트웨어 버전 714.0 에서 업데이트 12/2020
208
4.5.8 실장기 다리 공차 및 고정 PCB 컨베이어 모서리
4.5.8.1 실장기 다리 공차
4
그림 4.5 - 9 실장기 다리 공차 ( 단위 mm)
