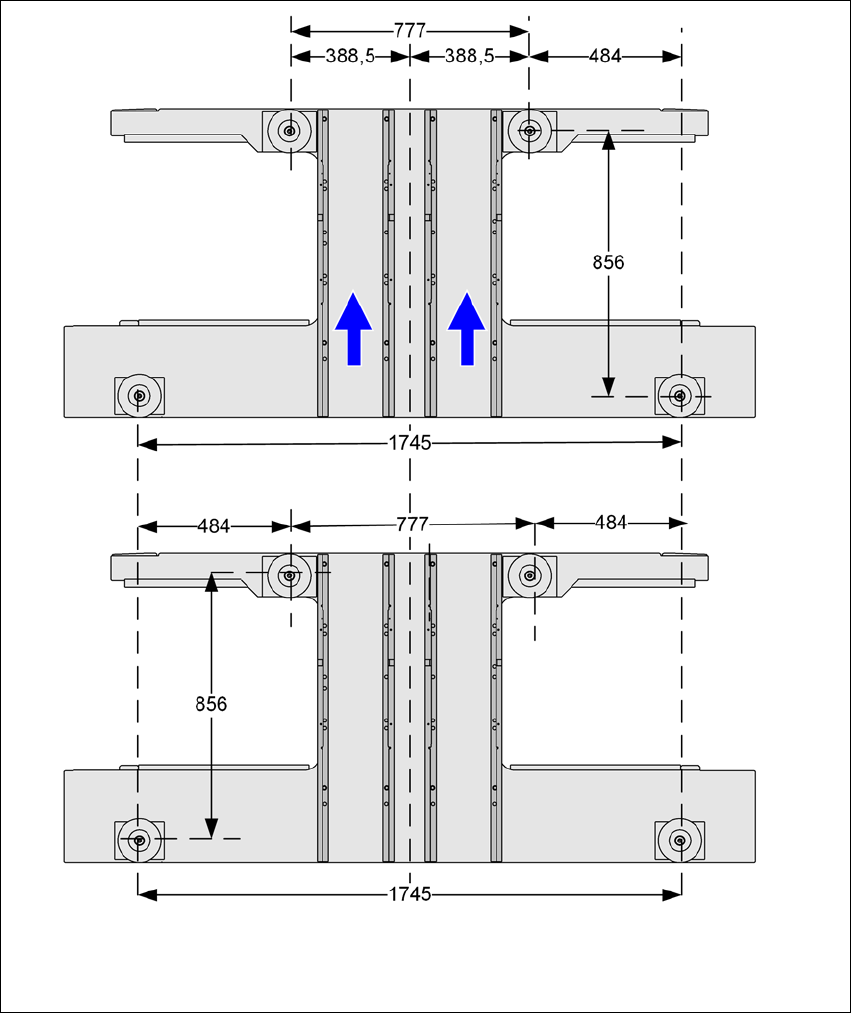

그림 4.5 - 9 실장기 다리 공차 ( 단위 mm)
사용 설명서 SIPLACE TX 4 셋업 및 작동
소프트웨어 버전 714.0 에서 업데이트 12/2020 4.6 PCB 컨베이어 높이에 맞게 컴포넌트 트롤리 조정
209
4.6 PCB 컨베이어 높이에 맞게 컴포넌트 트롤리 조정
컴포넌트 트롤리는 다음의 PCB 컨베이어 높이에 쉽고 빠르게 조정될 수 있습니다 .
900mm 4
930mm( 표준 높이 ) 4
950mm 4
4

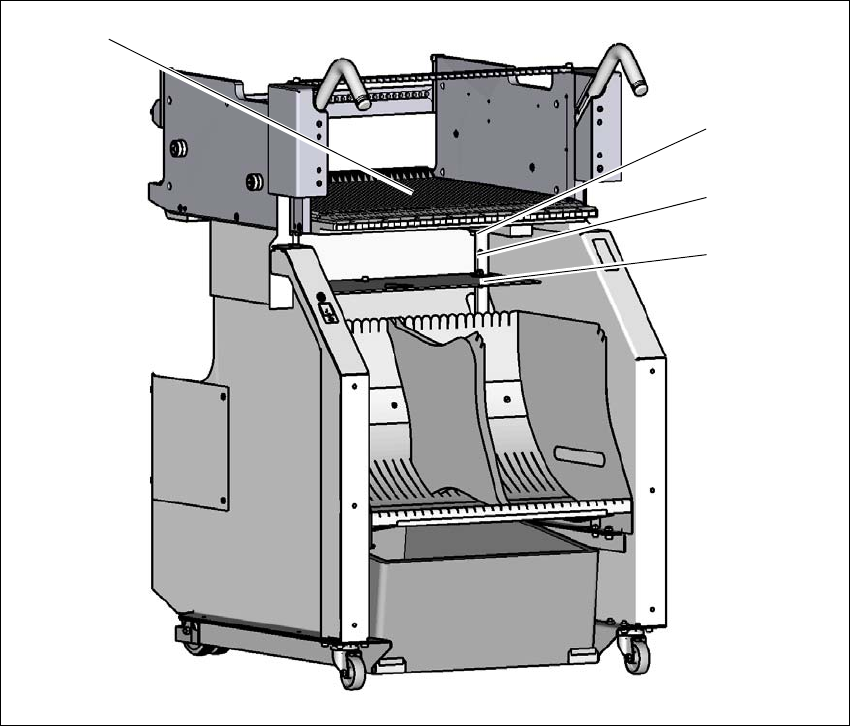

그림 4.6 - 1 컴포넌트 트롤리
(1) 900mm, 930mm 및 950mm 의 이송 높이를 위한 구멍 .
(2) 전환 테이블
900mm
930mm
950mm
(1)
(2)
4 셋업 및 작동 사용 설명서 SIPLACE TX
4.6 PCB 컨베이어 높이에 맞게 컴포넌트 트롤리 조정 소프트웨어 버전 714.0 에서 업데이트 12/2020
210
4.6.1 경고 지침
4
4.6.2 공구 및 도구
컴포넌트 트롤리 높이를 조절하는 데에는 다음과 같은 도구 및 장비가 필요합니다 .
– 보조 설치 장치 ( 품목 번호 03015976-xx)
– 컴포넌트 트롤리 테이블을 들어올릴 수 있는 최소 운반 능력 80kg 인 리프팅 장치
4.6.3 컴포넌트 트롤리 높이 변경
4
두 개의 M8 x 50 육각 소켓 헤드 스크류를 사용하여 보조 맞춤 장치를 전환 테이블에
장착합니다 .
지레 장치를 구멍에 겁니다 .
고정 핀을 풀고 전환 테이블을 필요한 위치로 들어 올립니다 .
고정 핀을 필요한 높이의 구멍에 삽입합니다 .
보조 맞춤 장치를 제거합니다 .
경고
유자격자에 의한 컴포넌트 트롤리 높이 조정 !
ASM Assembly Systems GmbH&Co.KG 엔지니어나 자격이 있는 직원들만 컴포넌트
트롤리 높이를 조절할 수 있도록 허가되었습니다 .
항상 해당 사고 방지 규정을 준수합니다 .
전환 테이블의 높이를 조절하고자 할 경우 모든 피더 모듈을 전환 테이블에서
제거하십시오 .
경고
손상 위험 !
전환 테이블을 들어올리고 낮추면 이 테이블이 변형될 수 있습니다 .
전환 테이블에서 피더 모듈을 모두 제거합니다 .
높이를 조절하려면 전환 테이블에 보조 맞춤 장치를 장착합니다 .
