사용 설명서 SIPLACE TX 1 소개 소프트웨어 버전 714.0 에서 업데이트 12/2020 1.2 개요 21 1.2.2 SIPLACE TX2i 1 그림 1.2 - 2 SIPLACE TX2i 실장기 - 로케이션 2 내 측 (T) 이동 방향 (1) 로케이션 1 - 가장 안쪽 위치 (2) 로케이션 2 - 가장 안쪽 위치 (1) (2)
1 소개 사용 설명서 SIPLACE TX
1.2 개요 소프트웨어 버전 714.0 에서 업데이트 12/2020
20
1.2 개요
1.2.1 SIPLACE TX1/TX2
1

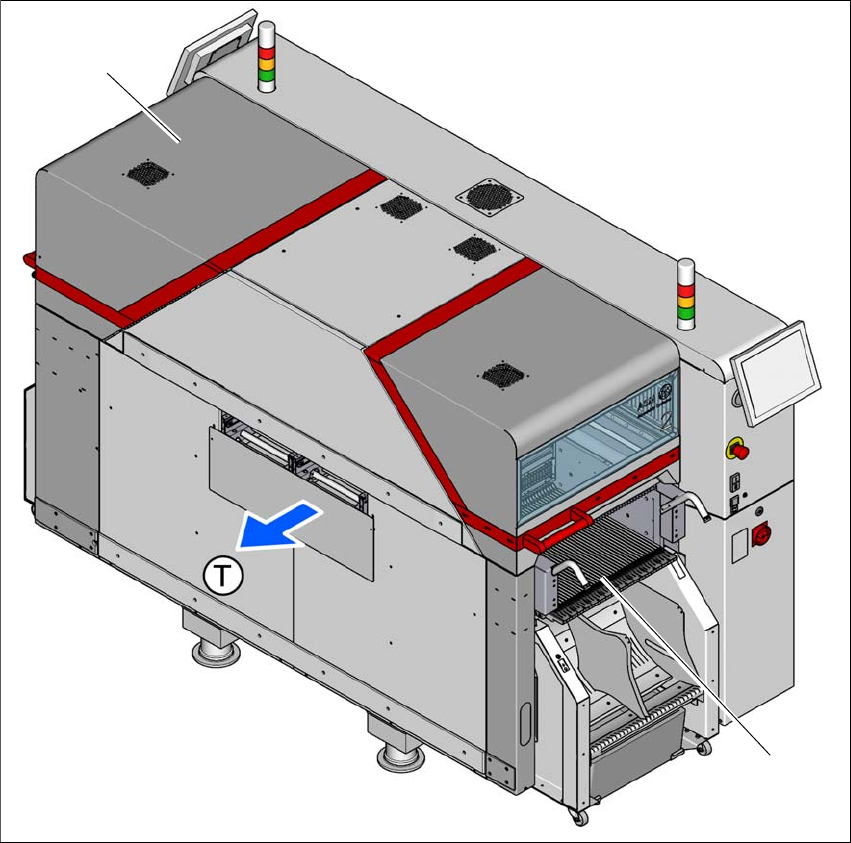

그림 1.2 - 1 SIPLACE TX1/2 실장기
(T) 이동 방향
(1) 로케이션 1 - 외측
(2) 로케이션 2 - 내측
(1)
(2)
사용 설명서 SIPLACE TX 1 소개
소프트웨어 버전 714.0 에서 업데이트 12/2020 1.2 개요
21
1.2.2 SIPLACE TX2i
1

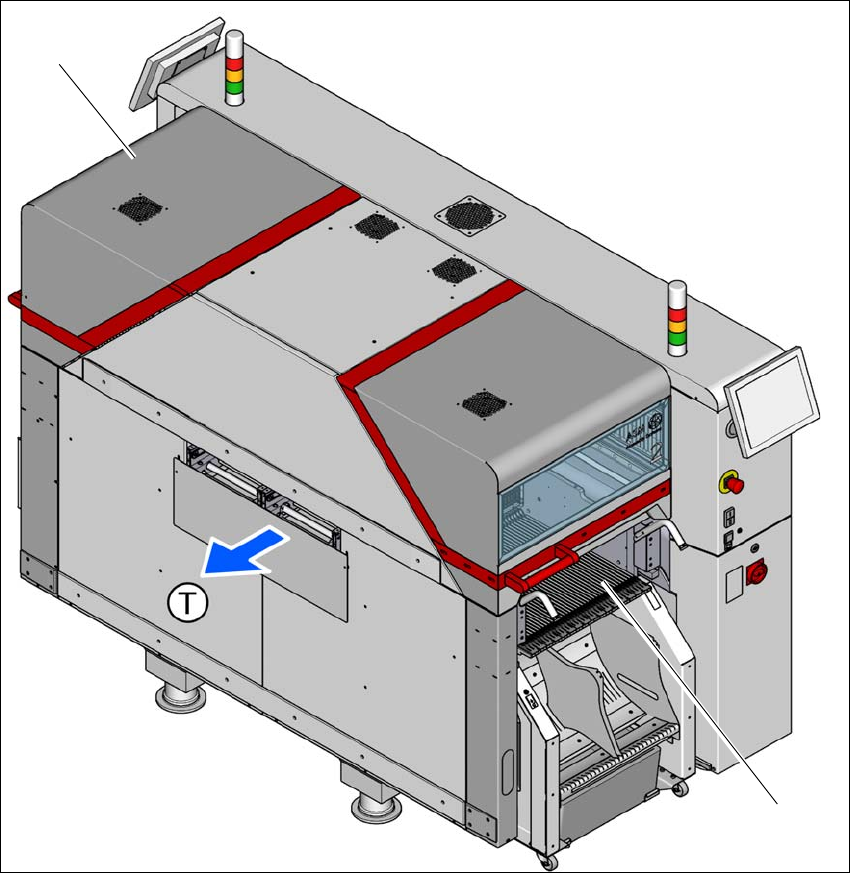

그림 1.2 - 2 SIPLACE TX2i 실장기 - 로케이션 2 내측
(T) 이동 방향
(1) 로케이션 1 - 가장 안쪽 위치
(2) 로케이션 2 - 가장 안쪽 위치
(1)
(2)
1 소개 사용 설명서 SIPLACE TX
1.3 SIPLACE TX 소프트웨어 버전 714.0 에서 업데이트 12/2020
22
1.3 SIPLACE TX
혁신적인 하이엔드 실장기 플랫폼인 SIPLACE TX 는 영역당 실장기 퍼포먼스와 생산성에 있어서
새로운 벤치마크로 자리매김합니다 . SIPLACE TX 의 컴팩트한 디자인은 작은 단계에서의 라인
퍼포먼스 조정을 지원합니다 .
컴포넌트 처리를 위해 다음 3 가지 실장 방법이 가능합니다 .
– Collect&Place,
– Pick&Place 및
– Collect&Place 와 Pick&Place 의 결합 ( 혼합 모드 ).
이들은 선형 모터에 의해 빠르고 정확하게 포지셔닝되며 X 및 Y 축 방향으로 서로 독립적으로
이동합니다 .
1.3.1 설명
1
1
SIPLACE TX 실장기에는 실장 영역 한 개와 이중 컨베이어가 한 개 있습니다 . 이중 컨베이어에는
동시에 2 개의 보드가 실장될 수 있습니다 .
컴포넌트는 두 로케이션에 부착할 수 있습니다 . 이들은 컴포넌트 트롤리를 부착하고 최대 40
트랙으로 구성될 수 있습니다 .
타입 설명
SIPLACE TX1
– 갠트리가 한 개인 실장기
– 로케이션 1 에서 테이블 위치 " 외부 "
– 로케이션 2 에서 테이블 위치 " 내부 ", 짧은 덮개 포함
SIPLACE TX2
– 갠트리가 두 개인 실장기
– 로케이션 1 에서 테이블 위치 " 외부 "
– 로케이션 2 에서 테이블 위치 " 내부 ", 짧은 덮개 포함
SIPLACE TX2i
– 갠트리가 두 개인 실장기
– 로케이션 1 과 2 에서 테이블 위치 " 가장 안쪽 위치 "
– 보다 손쉬운 이용을 위한 로케이션 1 과 2 에서의 짧은 덮개 위치
– 폭이 좁은 노즐 체인저 ( 매거진 3 개 )
참고
SIPLACE TX2i 용 테이블 위치 " 가장 안쪽 위치 "
SIPLACE TX2i 용 테이블 위치가 SIPLACE TX1/TX2 에 사용된 위치 " 내측 " 에서보다 더
안쪽으로 이동했습니다 .
