사용 설명서 SIPLACE TX 4 셋업 및 작동 소프트웨어 버전 714.0 에서 업데이트 12/2020 4.7 실장기 작동 213 4 그림 4.7 - 2 서비스 툴 => 자동 보정 => 갠 트리 축 보정 다음 보정 단계를 실행할 수 있습니 다 . – 1. 동작 범위 – 3. 시스템 확인 – 4. X- 축 매개변수화 다음 (Next) (1) 을 클릭하십시오 . 보정 단계는 오류…
4 셋업 및 작동 사용 설명서 SIPLACE TX
4.7 실장기 작동 소프트웨어 버전 714.0 에서 업데이트 12/2020
212
4.7.2.1 최초 보정
도구 모음에서 " 서비스 툴 (Service Tools)" 을 클릭하십시오 .
자동 보정 (Automatic calibration) 버튼을 클릭하십시오 .
4

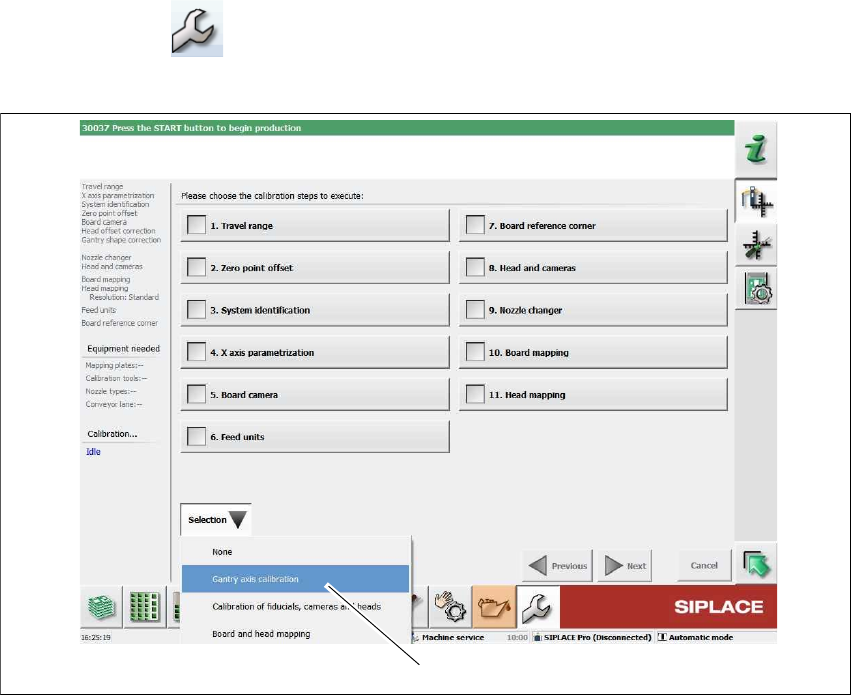

그림 4.7 - 1 서비스 툴 => 자동 보정
선택 (Selection) => 갠트리 축 보정 (Gantry axis calibration) (1) 을 선택하십시오 .
(1)
사용 설명서 SIPLACE TX 4 셋업 및 작동
소프트웨어 버전 714.0 에서 업데이트 12/2020 4.7 실장기 작동
213
4

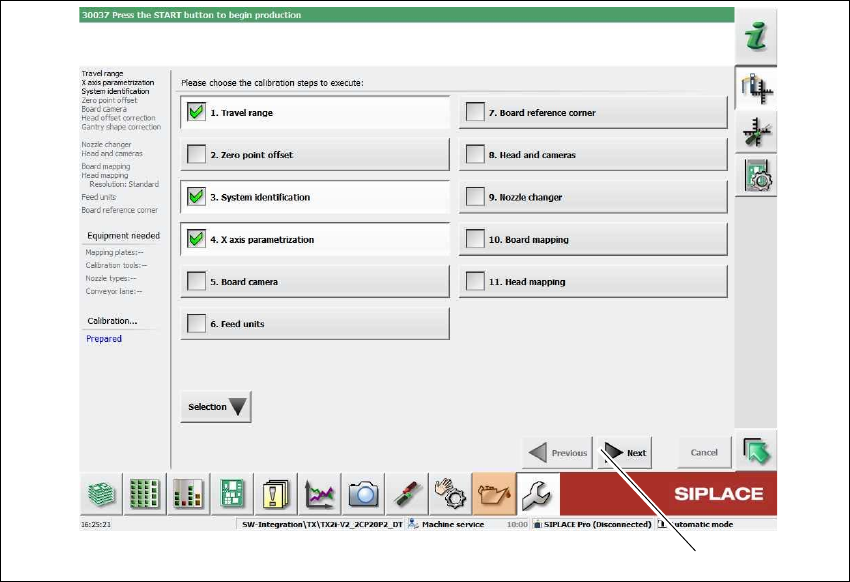

그림 4.7 - 2 서비스 툴 => 자동 보정 => 갠트리 축 보정
다음 보정 단계를 실행할 수 있습니다 .
– 1. 동작 범위
– 3. 시스템 확인
– 4. X- 축 매개변수화
다음 (Next) (1) 을 클릭하십시오 .
보정 단계는 오류 없이 완료되어야 합니다 .
(1)
4 셋업 및 작동 사용 설명서 SIPLACE TX
4.7 실장기 작동 소프트웨어 버전 714.0 에서 업데이트 12/2020
214
4.7.3 고객 직원에 대한 교육 실시
고객별로 설치된 모든 옵션 , 특히 소프트웨어 / 소프트웨어 호환성에 대해 설명합니다 .
SIPLACE Pro 에디터의 프로그래밍에 대해 설명합니다 .
작업자 및 라인 엔지니어에게 스테이션 소프트에어 사용법을 교육합니다 .
암호 보호에 대해 설명합니다 .
사용자 매뉴얼 및 예방적 유지보수에 따라 고객의 직원에 대한 교육을 실시하십시오 .
4.7.4 테스트 실행 또는 생산 시작
고객에 의해 제공된 테스트 PCB 또는 PCB 를 사용하여 라인을 테스트합니다 .
고객 제품 및 성능 데이터를 기록하고 데이터를 준비하며 이 데이터를 설치 보고서로
문서화합니다 .
데이터를 확보하고 고객에게 보안 복사본을 제공합니다 .
