5 실장기에서의 작업 사용 설명서 SIPLACE TX 5.1 직원 프로파일 소프트웨어 버전 714.0 에서 업데이트 12/2020 218 5.1.3 작업자 레벨 " 서비스 ( 고객 )" 5.1.3.1 작업 서비스 엔지니어의 임 무는 다음과 같 습니다 . – 주 요 예방적 유지보수 작 업 – 교 체 부품 장착 – 실 장기 데이터 편집 – 실 장기 보정
사용 설명서 SIPLACE TX 5 실장기에서의 작업
소프트웨어 버전 714.0 에서 업데이트 12/2020 5.1 직원 프로파일
217
– 접합 물품
– 접합 플레이트 (4000), 품목 번호 : 00318671-xx
– SMD 테이프 커넥터 4.3mm(4000), 품목 번호 : 00356343-xx)
– SMD 테이프 커넥터 16mm(1000), 품목 번호 : 00356344-xx)
– 피듀셜을 지우기 위한 지우개 또는 유리 섬유 펜
– 트랙을 표시하기 위한 지워지지 않는 펜
– 적합한 노즐이 있는 진공 청소기
5.1.2 작업자 레벨 " 고급 생산 "
5.1.2.1 작업
라인 엔지니어에게는 다음 임무가 할당됩니다 .
– 작업자에 대한 중계자의 역할
– 일지 관리
– 일정 간격으로 모니터링 및 예방적 유지보수 실시
– 작업장이 깨끗하고 안전하게 유지되도록 감시
– ESD 규정을 준수하는지 감시
– 품질 관리 실시
– 오류 메시지 사후 점검 및 보고
– 오류가 해결되었는지 확인
– 작업이 적시에 진행되기 위해 필요한 아래와 같은 모든 재료의 공급
–PCB
– 접합 물품
– 솔더 패이스트
– 컴포넌트
– 피더 모듈 등
– 새로운 생산 배치를 위한 스테이션 설치
– 피더 모듈 설정 확인
–증분
– 픽업 위치
– OIS 또는 SIPLACE Explorer 관리 데이터 점검
– 책임 프로그래머에게 실장 프로그램 변경 요청
– 각 그룹간의 원활한 정보 흐름 보장
5 실장기에서의 작업 사용 설명서 SIPLACE TX
5.1 직원 프로파일 소프트웨어 버전 714.0 에서 업데이트 12/2020
218
5.1.3 작업자 레벨 " 서비스 ( 고객 )"
5.1.3.1 작업
서비스 엔지니어의 임무는 다음과 같습니다 .
– 주요 예방적 유지보수 작업
– 교체 부품 장착
– 실장기 데이터 편집
– 실장기 보정
사용 설명서 SIPLACE TX 5 실장기에서의 작업
소프트웨어 버전 714.0 에서 업데이트 12/2020 5.2 제어장치 및 디스플레이
219
5.2 제어장치 및 디스플레이
5.2.1 개요
5

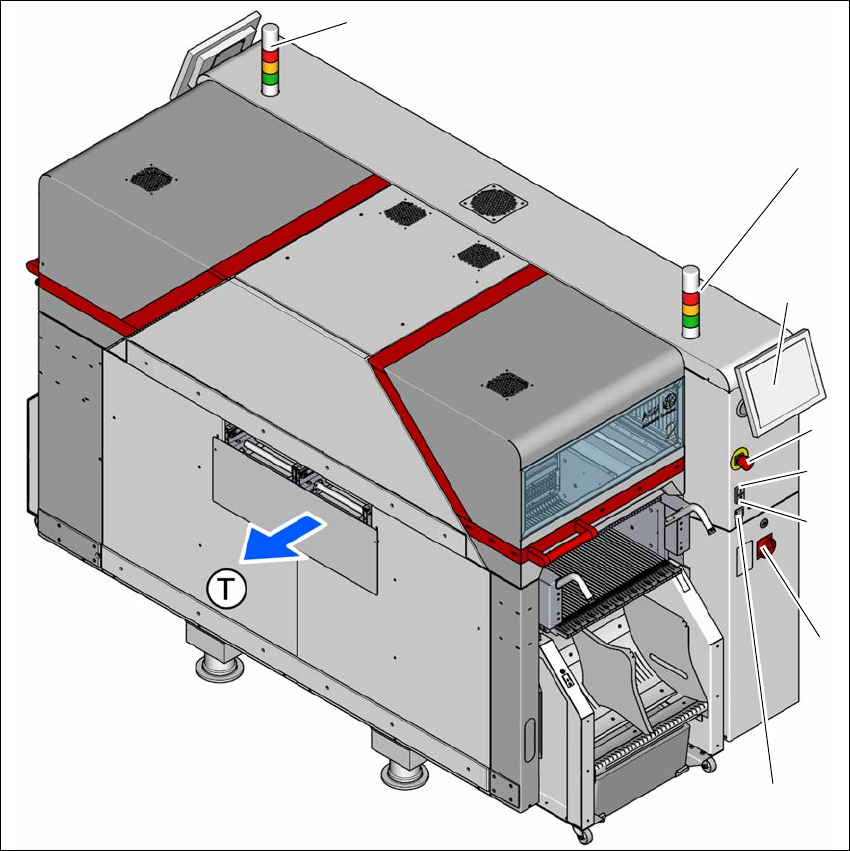

그림 5.2 - 1 제어장치 및 디스플레이 ( 로케이션 2)
5
(1) 멀티터치 모니터 (5) 메인 스위치
(2) 비상 정지 버튼 (6) 컴포넌트 트롤리의 도킹 및 도킹 해제용
버튼
(3) 시작 버튼 ( 백색 ) (7) 경적기가 장착된 표시기 램프
(4) 정지 버튼 ( 검은색 ) (T) PCB 이송 방향
(6)
(2)
(4)
(3)
(1)
(7)
(7)
(5)
