5.4 SIPLACE 라인 끄기
5
5.4.1 스테이션 끄기
스테이션을 끄려면 다음 절차를 따르십시오 .
실장기에 더 이상 보드가 없도록 모든 실장 절차를 마칩니다 .
모든 실장 헤드의 Z 축이 최상단 위치에 있는지 확인합니다 .
실장 헤드에 아직 컴포넌트가 남아 있는지 확인하고 남아 있으면 제거합니다 .
보기에서 스테이션 컴퓨터 소프트웨어를 닫습니다 .
설정 --> 장비 설정 --> 실장기 끄기 ...
일단 컴퓨터가 꺼지면 로케이션 2 의 모니터에 해당 메시지가 표시될 때까지 기다리십시오 .
이어서 스테이션을 메인 스위치로 끄십시오 .
5.4.2 SIPLACE Pro 종료 (Windows)
SIPLACE Pro 메뉴에서 Object -->Close 를 선택합니다 .
컴퓨터의 다른 모든 프로그램을 닫으십시오 .
Windows 시작 메뉴에서 시스템 종료를 선택합니다 .
주의
라인을 끄기 전 다음 절차를 준수하십시오 .
5 실장기에서의 작업 사용 설명서 SIPLACE TX
5.5 사용자 인터페이스 소프트웨어 버전 714.0 에서 업데이트 12/2020
226
5.5 사용자 인터페이스
사용자 인터페이스는 다음 영역으로 나누어집니다 .
5

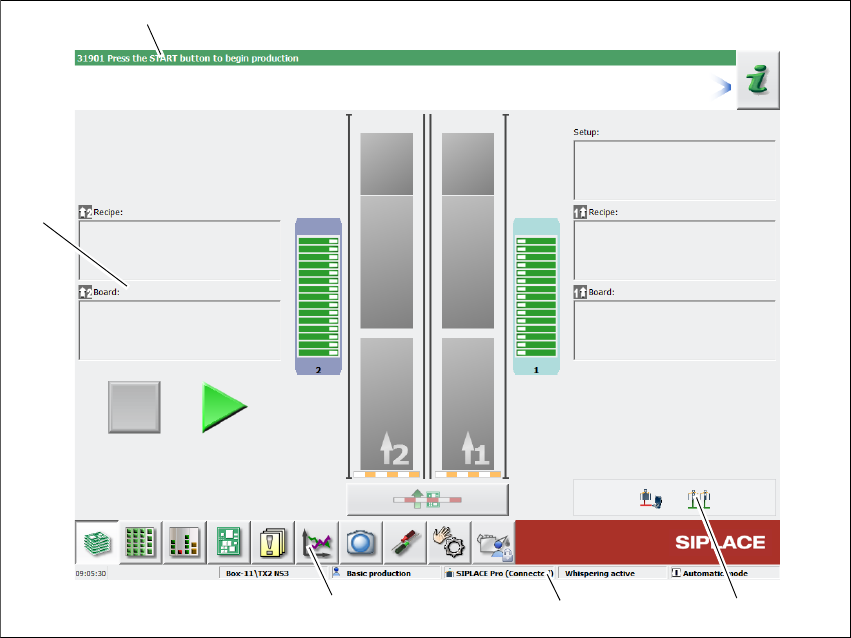

그림 5.5 - 1 사용자 인터페이스의 컴포넌트 ( 예 )
범례
(1) 상태 필드 ( 상태 및 오류 표시 )
(2) 처리 영역 / 디스플레이 영역
(3) 도구 모음
(4) 정보 표시줄
(5) 변경된 구성 및 추가 옵션 보기
(1)
(2)
(3)
(4)
(5)
