사용 설명서 SIPLACE TX 5 실장기에서의 작업 소프트웨어 버전 714.0 에서 업데이트 12/2020 5.5 사용자 인터페이스 229 5.5.4 보기에서 스테이션 소프트웨어 작동 도구 모음을 통해 액세스할 수 있는 대부분의 보기 ( 단원 5.5.3 ( 228 페이지 ) 참조 ) 는 사용자 인터페이스의 오른쪽 에 하위 보기와 기능이 포함한 수직 도구 모 음을 추가로 가지 고 있습니다 .…
5 실장기에서의 작업 사용 설명서 SIPLACE TX
5.5 사용자 인터페이스 소프트웨어 버전 714.0 에서 업데이트 12/2020
228
5.5.3 도구 모음
도구 모음에는 메인 스테이션 소프트웨어 기능 버튼이 있습니다 .
이것을 통해 사용자 인터페이스를 다른 보기로 전환하고 그곳에서 가능한 기능을 사용할 수
있습니다 ( 단원 5.5.5
(232 페이지 ) 참조 ).
5
그림 5.5 - 2 도구 모음
버튼은 개별 구성 및 작업자 레벨 설정에 따라 다릅니다. 더 높은 작업자 레벨에서만 사용할 수 있는
보기도 있습니다 .
다음 표에서는 버튼 및 주 기능에 대해 간략히 설명합니다 .
5
아이콘 보기 설명
생산
(주 보기)
생산 중 가장 자주 수행되는 작업에 대한 실장기 상태를 보여줍니다 .
작동 상태를 보여줍니다 ( 단원 5.5.2
, 227 페이지 참조 ).
로케이션 , 셋업 이름 , 레서피 이름 , 구성 변경 및 추가 옵션을
보여줍니다 .
피더 모듈 ,
컴포넌트 및 노즐
셋업은 4 로케이션의 각각에 대해 개별적으로 열 수 있습니다 .
피더 모듈 , 컴포넌트 및 노즐을 확인 및 구성할 수 있습니다 .
컴포넌트 모양과 컴포넌트 포켓 모양을 인식할 수 있습니다 .
컴포넌트 레벨 표시기를 보여줍니다 .
채우기 수준 보기 실장 작업을 하는 동안 개별 피더가 비어 다시 채워야 할 경우에는
언제든 작업자에게 표시됩니다 .
PCB 보드 및 실장 위치 목록을 보여줍니다 .
보드 및 컴포넌트를 확인 및 구성할 수 있습니다 .
피듀셜을 인식할 수 있습니다 .
알림 현재 및 이전 이벤트에 대한 알림을 보여줍니다 . 알림은 그 유형에
따라 다릅니다 . 트랙 오류 , 컨베이어 오류 , 실장기 오류 , 일반 오류
및 연결된 오류 메시지에 대한 개별 테이블을 볼 수 있습니다 ( 단원
5.6
(234 페이지) 참조).
통계 성능 , 품질 및 거부된 재료에 대한 통계를 보여줍니다 . 실장기 및
보드 성능을 보여줍니다 .
OIS(Operator Information System) 를 시작합니다 . 자세한 내용은
OIS 설명서를 참조하십시오 .
실장 중 라이브
이미지
개별적인 라이브 카메라 이미지를 보여줍니다 .
작업자 레벨 " 고급 생산 " 에서만 사용 가능합니다 .
Vision 덤프를 보고 저장할 수 있습니다 .
사용 설명서 SIPLACE TX 5 실장기에서의 작업
소프트웨어 버전 714.0 에서 업데이트 12/2020 5.5 사용자 인터페이스
229
5.5.4 보기에서 스테이션 소프트웨어 작동
도구 모음을 통해 액세스할 수 있는 대부분의 보기 ( 단원 5.5.3(228 페이지 ) 참조 ) 는 사용자
인터페이스의 오른쪽에 하위 보기와 기능이 포함한 수직 도구 모음을 추가로 가지고 있습니다 .
5
예 : 보기 : 피더 모듈 , 컴포넌트 및 노즐
도구 모음 에서 " 피더 , 컴포넌트 및 노즐 " 을 클릭합니다 .
다음과 같은 보기가 열립니다 .
설정 모든 설정 및 옵션을 포함하고 있습니다 .
작업자 레벨과 사용자 인터페이스 언어를 설정할 수 있습니다 .
설정 , 사용자 설정 , 실장기 옵션 및 소프트웨어 옵션을 표시하고
편집할 수 있습니다 ( 단원 5.5.5
(232 페이지) 참조).
센서 및 기능 확인 테스트 및 진단을 위한 정보와 기능이 포함되어 있습니다 .
실장기 시작 버튼의 기능을 설정할 수 있습니다 .
작업자 레벨 " 고급 생산 " 에서만 사용 가능합니다 .
완전한 레퍼런스 런과 C&P20 헤드 기능을 테스트할 수 있습니다 .
단일 기능 및 연속 실행 . 각 갠트리는 개별적으로 처리됩니다 .
유지보수 상태 실장기의 유지보수 상태에 관한 정보를 포함하고 있습니다 .
자세한 정보는 유지보수 매뉴얼을 참조하십시오 .
서비스 서비스 도구 .
작업자 레벨 " 서비스 ( 고객 )" 에서만 사용 가능합니다 .
SIPLACE 실장기를 셋업 및 보정하고 , 임베디드 소프트웨어 버전을
다운로드하며 , 전체 실장기를 보정 및 구성할 수 있습니다 .
아이콘 보기 설명
참고
각 기능에 대한 상세한 설명이 필요하시면 온라인 도움말을 참조하십시오 .
5 실장기에서의 작업 사용 설명서 SIPLACE TX
5.5 사용자 인터페이스 소프트웨어 버전 714.0 에서 업데이트 12/2020
230
5

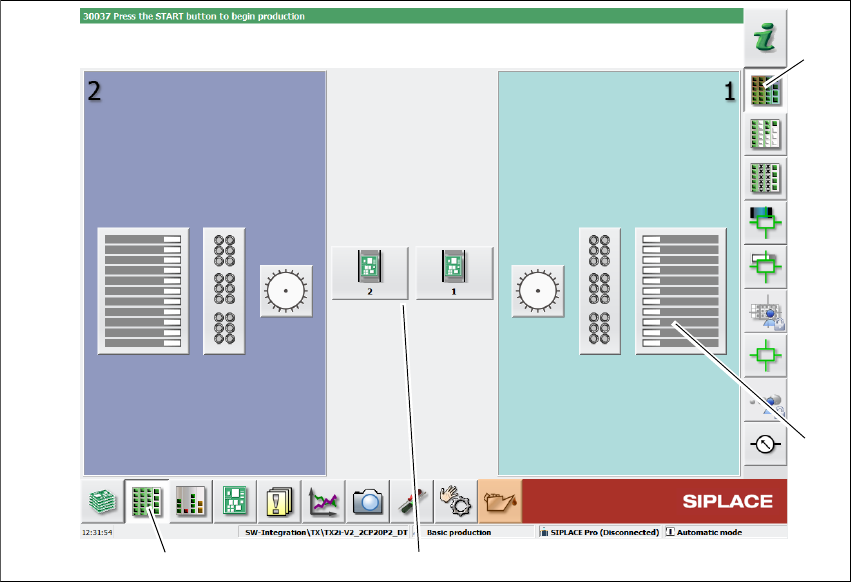

그림 5.5 - 3 " 피더 모듈 , 컴포넌트 및 노즐 " 보기의 사용자 인터페이스 ( 예 ).
범례
(1) 도구 모음 (" 피더 모듈 , 컴포넌트 및 노즐 " 버튼 )
(2) " 피더 모듈 , 컴포넌트 및 노즐 " 의 수직형 도구 모음 보기
(3) 양쪽 컨베이어 레인을 위한 버튼
(4) 로케이션 1 에 있는 테이블용 버튼
예를 들어 , 로케이션 1 에 있는 테이블 ( 버튼 4) 을 클릭하여 구성을 확인합니다 .
(1)
(2)
(3)
(4)
