사용 설명서 SIPLACE TX 5 실장기에서의 작업 소프트웨어 버전 714.0 에서 업데이트 12/2020 5.5 사용자 인터페이스 233 5.5.6 컬러 코딩된 표식을 통한 애플리케이션 지향의 작동 아이콘 , 버튼 및 보기는 컬러로 강조표시될 수 있습 니다 . 이러한 컬러 코딩된 강조표시는 작업자 작업이 필요할 때나 경고가 발행되었을 때를 명확 히 알려줄 수 있습니다 . 스테이션 소프트웨…
5 실장기에서의 작업 사용 설명서 SIPLACE TX
5.5 사용자 인터페이스 소프트웨어 버전 714.0 에서 업데이트 12/2020
232
5.5.5 설정
"설정 " 보기를 사용하여 여러 사용자 설정, 소프트웨어 옵션 및 실장기 옵션을 변경할 수 있습니다.
도구 모음 에서 " 설정 " 을 클릭합니다 .
오른쪽은 추가 도구 모음을 보여줍니다 . 다음 표에서는 아이콘과 설정에 대해 간략히 설명합니다 .
5
아이콘 설정 설명
장비 설정 " 고급 생산 ", " 서비스 고객 " 또는 " 서비스 SIPLACE" 전용 .
작동 모드와 옵션 ( 예 : 실행 옵션 ) 을 설정할 수 있습니다 .
실장기 끄기
운영 체제로 변경할 수 있습니다 .
사용자 설정 작업자 레벨을 설정할 수 있습니다 ( 단원 5.3.3
, 221 페이지 참조 ).
언어를 설정할 수 있습니다 . 기본 언어로 영어나 독일어 또는
중국어를 선택할 수 있습니다 . ASM 에서는 다운로드 영역을 통해
다른 언어도 제공합니다 .
추가 옵션은 " 고급 생산 " 작업자 레벨에서 설정할 수 있습니다 .
장비 옵션 " 생산 " 레벨에서는 옵션을 변경할 수 없습니다 .
실장기 옵션을 구성하십시오 .
소프트웨어
옵션 ...
" 고급 생산 ", " 서비스 고객 " 또는 " 서비스 SIPLACE" 전용 .
여러 테스트 기능을 활성화할 수 있습니다 .
GUI 설정 GUI 설정을 확인하고 규정할 수 있습니다 .
연결된 외부
시스템에 대한
개요
연결된 모든 외부 시스템 ( 예 : OIS, SetupCenter) 을 표시합니다 .
연결 상태와 사용된 메모리를 표시하거나 연결된 시스템을
삭제합니다 .
인접 실장기 인접 실장기를 볼 수 있습니다 .
사용 설명서 SIPLACE TX 5 실장기에서의 작업
소프트웨어 버전 714.0 에서 업데이트 12/2020 5.5 사용자 인터페이스
233
5.5.6 컬러 코딩된 표식을 통한 애플리케이션 지향의 작동
아이콘 , 버튼 및 보기는 컬러로 강조표시될 수 있습니다 . 이러한 컬러 코딩된 강조표시는 작업자
작업이 필요할 때나 경고가 발행되었을 때를 명확히 알려줄 수 있습니다 .
스테이션 소프트웨어는 다음과 같은 컬러 코딩 강조표시를 사용합니다 .
5
컬러 상태 의미
빨간색 경보 작업자 작업이 필요함 .
" 피더 모듈 , 컴포넌트 및 노즐 " 보기에서만 사용 가능 .
오렌지색 경고 작업자 알림이 있습니다 .
즉각적인 작업자 작업은 필요하지 않습니다 .
" 피더 모듈 , 컴포넌트 및 노즐 " 보기에서만 사용 가능 .
녹색 처리 중 아이콘이나 버튼이 실장기를 제어하고 있으며 상태는
정상입니다 .
" 생산 ", " 피더 모듈 , 컴포넌트 및 노즐 ", " 보드 ", " 센서 및 기능
확인 " 및 " 서비스 " 보기에서만 사용 가능 .
5 실장기에서의 작업 사용 설명서 SIPLACE TX
5.6 경보 정보 및 온라인 도움말 소프트웨어 버전 714.0 에서 업데이트 12/2020
234
5.6 경보 정보 및 온라인 도움말
실장기 작업 중에 경보가 발생하면 사용자 인터페이스의 상태 필드에 경보 메시지가 빨간색으로
표시됩니다 . 경보 정보의 아이콘이 활성 상태가 됩니다 .
도구 모음에서 빨간색으로 강조표시된 버튼은 작업자 작업이 필요하다는 것을 나타냅니다 .
5

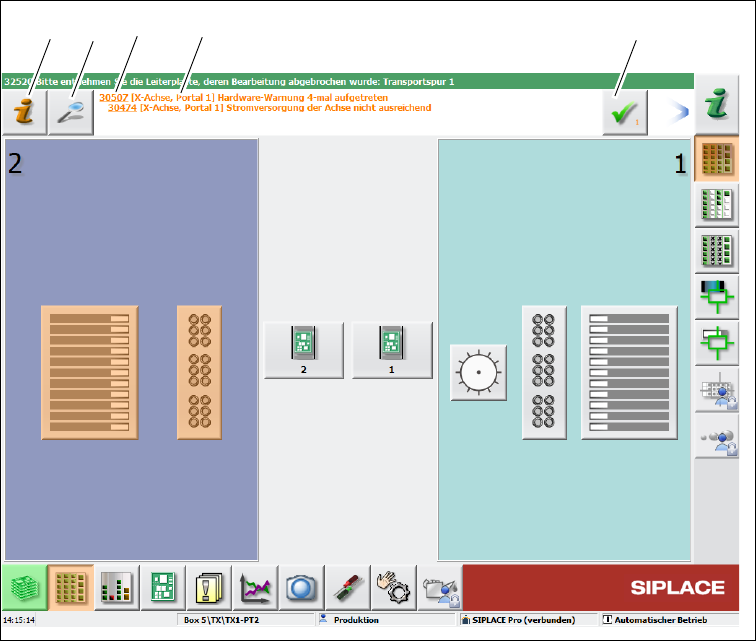

그림 5.6 - 1 경보 알림이 있는 보기 ( 예 )
범례 : 그림 5.6 - 1
(1) " 경보 정보 " 아이콘 : 현재 경보에 대한 도움말 기능을 열기 위한 아이콘
(2) " 세부 사항 " 아이콘 : 상세한 정보 ( 예 : 오류 소스 , 발생 시간 ) 를 열기 위한 아이콘
(3) 경보 번호
(4) 경보 메시지 : 경보에 관한 간략한 정보
(5) " 경보 승인 " 아이콘 : 경보 표시 삭제를 위한 아이콘
(1)
(2) (3)
(4)
(5)
