5 실장기에서의 작업 사용 설명서 SIPLACE TX 5.6 경보 정보 및 온라인 도움말 소프트웨어 버전 714.0 에서 업데이트 12/2020 234 5.6 경보 정보 및 온라인 도움말 실장기 작업 중 에 경보가 발생하 면 사용자 인터페이 스의 상태 필드에 경보 메시지가 빨간색으로 표시됩니다 . 경보 정보 의 아이콘이 활성 상태가 됩니 다 . 도구 모음에서 빨간색 으로 강조표시된 버튼은 작…
사용 설명서 SIPLACE TX 5 실장기에서의 작업
소프트웨어 버전 714.0 에서 업데이트 12/2020 5.5 사용자 인터페이스
233
5.5.6 컬러 코딩된 표식을 통한 애플리케이션 지향의 작동
아이콘 , 버튼 및 보기는 컬러로 강조표시될 수 있습니다 . 이러한 컬러 코딩된 강조표시는 작업자
작업이 필요할 때나 경고가 발행되었을 때를 명확히 알려줄 수 있습니다 .
스테이션 소프트웨어는 다음과 같은 컬러 코딩 강조표시를 사용합니다 .
5
컬러 상태 의미
빨간색 경보 작업자 작업이 필요함 .
" 피더 모듈 , 컴포넌트 및 노즐 " 보기에서만 사용 가능 .
오렌지색 경고 작업자 알림이 있습니다 .
즉각적인 작업자 작업은 필요하지 않습니다 .
" 피더 모듈 , 컴포넌트 및 노즐 " 보기에서만 사용 가능 .
녹색 처리 중 아이콘이나 버튼이 실장기를 제어하고 있으며 상태는
정상입니다 .
" 생산 ", " 피더 모듈 , 컴포넌트 및 노즐 ", " 보드 ", " 센서 및 기능
확인 " 및 " 서비스 " 보기에서만 사용 가능 .
5 실장기에서의 작업 사용 설명서 SIPLACE TX
5.6 경보 정보 및 온라인 도움말 소프트웨어 버전 714.0 에서 업데이트 12/2020
234
5.6 경보 정보 및 온라인 도움말
실장기 작업 중에 경보가 발생하면 사용자 인터페이스의 상태 필드에 경보 메시지가 빨간색으로
표시됩니다 . 경보 정보의 아이콘이 활성 상태가 됩니다 .
도구 모음에서 빨간색으로 강조표시된 버튼은 작업자 작업이 필요하다는 것을 나타냅니다 .
5
그림 5.6 - 1 경보 알림이 있는 보기 ( 예 )
범례 : 그림 5.6 - 1
(1) " 경보 정보 " 아이콘 : 현재 경보에 대한 도움말 기능을 열기 위한 아이콘
(2) " 세부 사항 " 아이콘 : 상세한 정보 ( 예 : 오류 소스 , 발생 시간 ) 를 열기 위한 아이콘
(3) 경보 번호
(4) 경보 메시지 : 경보에 관한 간략한 정보
(5) " 경보 승인 " 아이콘 : 경보 표시 삭제를 위한 아이콘
(1)
(2) (3)
(4)
(5)
사용 설명서 SIPLACE TX 5 실장기에서의 작업
소프트웨어 버전 714.0 에서 업데이트 12/2020 5.6 경보 정보 및 온라인 도움말
235
5.6.1 현재 경보에 대한 정보 보기

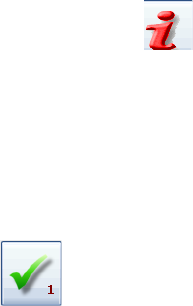

현재 경보에 대한 정보를 보려면 아이콘 을 클릭하여 스테이션 컴퓨터의 도움말 시스템을
시작합니다 . 도움말 시스템의 메인 창이 경보 정보와 함께 열립니다 . 정보는 현재 표시되어 있고
도움말 기능이 시작된 경보를 의미합니다 .
경보가 해결되고 솔루션이 실장기에 의해 자동으로 결정되면 이 경보는 상태 필드에서 자동으로
제거됩니다 .
솔루션이 자동으로 인식되지 않는 경우 , 경보는 상태 필드에서 수동으로 삭제할 수도 있습니다 .
이렇게 하려면 아이콘 을 클릭하십시오 . 그러면 경보 메시지가 상태 필드에 더 이상
표시되지 않습니다 .
