5 실장기에서의 작업 사용 설명서 SIPLACE TX 5.7 경적기가 장착된 표시기 램프 소프트웨어 버전 714.0 에서 업데이트 12/2020 238 5.7 경적기가 장착된 표시기 램프 5.7.1 개요 이 표시기 램프는 실장기의 작동 상태와 오작동을 표시하기 위해 사용됩니다 . 경보가 발생했을 때 경적이 표시합니다. SIPLACE 실장기에는 2색 또는 3색의 표시기 램프를 장착할 수 있습니…
사용 설명서 SIPLACE TX 5 실장기에서의 작업
소프트웨어 버전 714.0 에서 업데이트 12/2020 5.6 경보 정보 및 온라인 도움말
237
5.6.3 온라인 도움말 경보 정보에서의 컬러 코딩
5
5.6.4 상황에 맞는 온라인 도움말
현재 보기에 대한 정보를 보려면 아이콘을 클릭하여 스테이션 컴퓨터의 도움말 시스템을
시작합니다 . 도움말 시스템의 메인 창이 경보 정보와 함께 열립니다 . 정보는 현재 표시되어 있고
도움말 기능이 시작된 보기를 의미합니다 . 목차 목록 , 색인 및 검색 기능을 사용하여 온라인
도움말의 내용을 봅니다 .
텍스트 강조표시 의미
빨간색 텍스트 경보 번호 및 메시지
검은색 텍스트 경고의 가능한 원인
녹색 텍스트 경보 해결을 위한 지침
밑줄이 그어진 파란색 텍스트 추가 정보 열기
5 실장기에서의 작업 사용 설명서 SIPLACE TX
5.7 경적기가 장착된 표시기 램프 소프트웨어 버전 714.0 에서 업데이트 12/2020
238
5.7 경적기가 장착된 표시기 램프
5.7.1 개요
이 표시기 램프는 실장기의 작동 상태와 오작동을 표시하기 위해 사용됩니다 . 경보가 발생했을 때
경적이 표시합니다. SIPLACE 실장기에는 2색 또는 3색의 표시기 램프를 장착할 수 있습니다. 관련
표시기 램프 시스템 (2 색 또는 3 색 ) 은 자동 구성으로 설정됩니다 . 스테이션 소프트웨어의 설치
가이드 참조 .
5.7.1.1 3 색 표시기 램프 ( 기본형 )
그림 5.7 - 1 작동 상태 표시기 램프 (3 색 )
L1 빨간색 표시기 램프
L2 노란색 표시기 램프
L3 녹색 표시기 램프
(L2)
(L1)
(L3)
사용 설명서 SIPLACE TX 5 실장기에서의 작업
소프트웨어 버전 714.0 에서 업데이트 12/2020 5.7 경적기가 장착된 표시기 램프
239
5.7.1.2 2 색 표시기 램프 ( 선택 사양 )

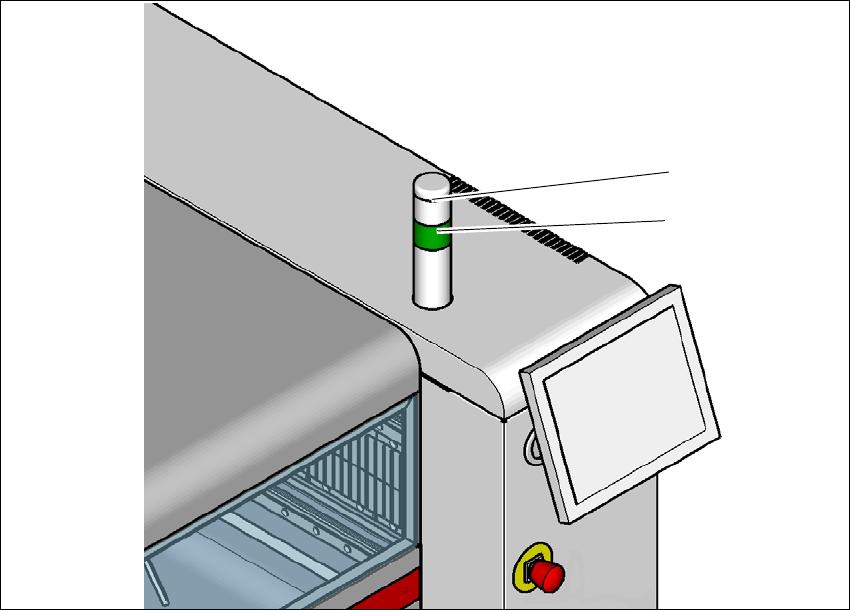

그림 5.7 - 2 작동 상태 표시기 램프 (2 색 )
L1 표시기 램프 , 흰색
L2 녹색 표시기 램프
(L2)
(L1)
