사용 설명서 SIPLACE TX 5 실장기에서의 작업 소프트웨어 버전 714.0 에서 업데이트 12/2020 5.7 경적기가 장착된 표시기 램프 239 5.7.1.2 2 색 표시기 램프 ( 선택 사양 ) 그림 5.7 - 2 작동 상태 표시기 램프 (2 색 ) L1 표시기 램프 , 흰색 L2 녹색 표시기 램프 (L2) (L1)
5 실장기에서의 작업 사용 설명서 SIPLACE TX
5.7 경적기가 장착된 표시기 램프 소프트웨어 버전 714.0 에서 업데이트 12/2020
238
5.7 경적기가 장착된 표시기 램프
5.7.1 개요
이 표시기 램프는 실장기의 작동 상태와 오작동을 표시하기 위해 사용됩니다 . 경보가 발생했을 때
경적이 표시합니다. SIPLACE 실장기에는 2색 또는 3색의 표시기 램프를 장착할 수 있습니다. 관련
표시기 램프 시스템 (2 색 또는 3 색 ) 은 자동 구성으로 설정됩니다 . 스테이션 소프트웨어의 설치
가이드 참조 .
5.7.1.1 3 색 표시기 램프 ( 기본형 )
그림 5.7 - 1 작동 상태 표시기 램프 (3 색 )
L1 빨간색 표시기 램프
L2 노란색 표시기 램프
L3 녹색 표시기 램프
(L2)
(L1)
(L3)
사용 설명서 SIPLACE TX 5 실장기에서의 작업
소프트웨어 버전 714.0 에서 업데이트 12/2020 5.7 경적기가 장착된 표시기 램프
239
5.7.1.2 2 색 표시기 램프 ( 선택 사양 )
그림 5.7 - 2 작동 상태 표시기 램프 (2 색 )
L1 표시기 램프 , 흰색
L2 녹색 표시기 램프
(L2)
(L1)
5 실장기에서의 작업 사용 설명서 SIPLACE TX
5.7 경적기가 장착된 표시기 램프 소프트웨어 버전 714.0 에서 업데이트 12/2020
240
5.7.2 상태 표시 및 그 의미
5.7.2.1 3 색 표시기 램프와 신호음 구성

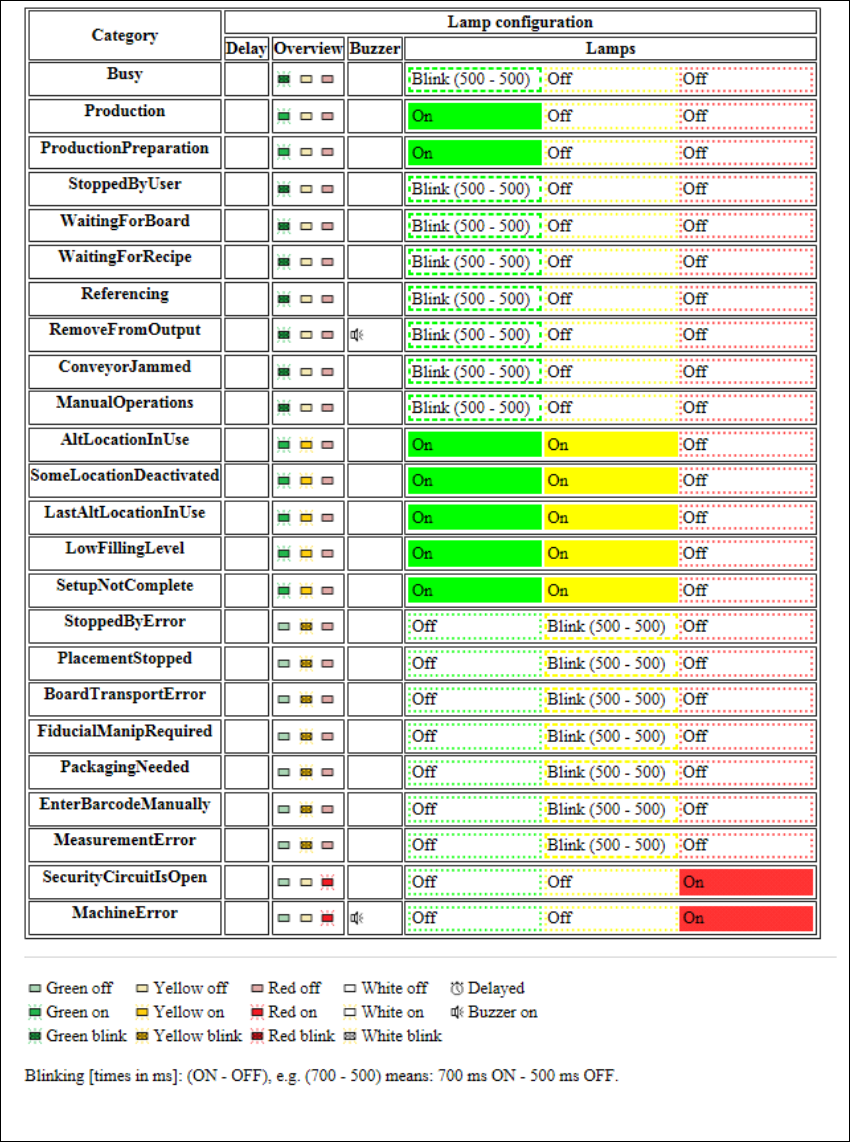

그림 5.7 - 3 3 색 표시기 램프와 신호음 구성
