5 실장기에서의 작업 사용 설명서 SIPLACE TX 5.9 현장 검사 실시 소프트웨어 버전 714.0 에서 업데이트 12/2020 246 5 멀티컬러 상태 디스 플레이를 검사합니다 ( 항목 3, 그림 5.9 - 1 , 245 페이 지 ). – 녹색 불이 켜지면 피 더 모듈이 대기 상태에 있는 것입니다 . – 오렌지색은 경고 신호입 니다 . 이에 따라 LED 가 켜집니다 . – 상태 디스…
사용 설명서 SIPLACE TX 5 실장기에서의 작업
소프트웨어 버전 714.0 에서 업데이트 12/2020 5.9 현장 검사 실시
245
5.9 현장 검사 실시
5.9.1 X 피더 모듈 점검
5

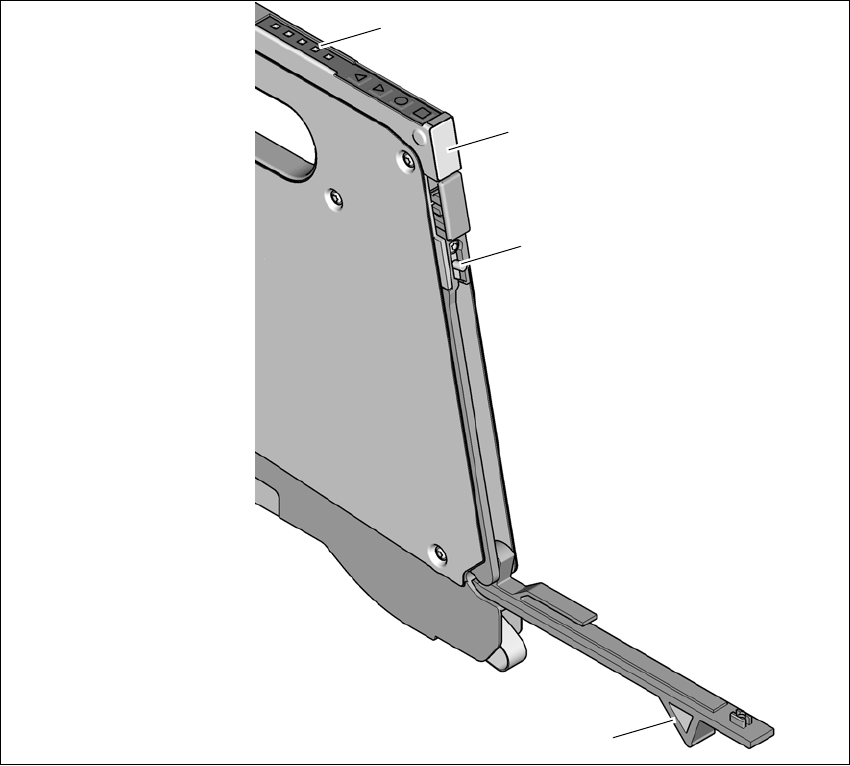

그림 5.9 - 1 X 피더 모듈 점검
(1) 플랩
(2) 블레이드
(3) 상태 디스플레이
(4) LED 디스플레이
5
X 테이프 피더 모듈용 테이프 호일 제거 통이 가득 찼는지 확인합니다 .
플랩을 엽니다 (1 번 항목 ). 커버 호일을 당겨 뺀 다음 그 호일을 칼로 자릅니다 ( 항목 2).
(1)
(2)
(3)
(4)
5 실장기에서의 작업 사용 설명서 SIPLACE TX
5.9 현장 검사 실시 소프트웨어 버전 714.0 에서 업데이트 12/2020
246
5
멀티컬러 상태 디스플레이를 검사합니다 ( 항목 3, 그림 5.9 - 1, 245 페이지 ).
– 녹색 불이 켜지면 피더 모듈이 대기 상태에 있는 것입니다 .
– 오렌지색은 경고 신호입니다 . 이에 따라 LED 가 켜집니다 .
– 상태 디스플레이에 빨간 불이 켜지면 장애가 발생한 것입니다 . 이에 따라 LED 가
켜집니다 .
SmartFeeder 운전자 패널의 LED 및 상태 디스플레이 목록은 단원 5.11
(256 페이지 ) 에
수록되어 있습니다 . 5
상태 디스플레이가 꺼지는 것은 다음과 같은 이유 때문일 수 있습니다 . 5
– 피더 모듈이 현재 셋업대로 되어 있지 않은 경우
– 피더 모듈에 결함이 있는 경우
– 피더 모듈이 사용 불가능한 상태인 경우 ( 예 : 압력 강하로 인해 )
5.9.2 적절한 시점에 테이프 접합
5
5.9.3 PCB 지지대 검사
리프팅 테이블 위의 자기 PCB 지지대 위치를 확인합니다 .
– PCB 지지대가 PCB 밑에 있는 컴포넌트와 부딪치지 않도록 합니다 .
– 그리고 PCB 지지대가 PCB 컨베이어 패널과도 부딪치지 않도록 합니다 .
–단원 6.8
(295 페이지 ) 에 설명된 대로 PCB 지지대만 사용하십시오 .
주의
커버 호일의 회수 문제 !
커버 호일이 찢어지면 , 이로 인해 커버 호일의 회수에 문제가 있을 수 있습니다 .
참고
테이프의 늦은 접합
테이프를 늦게 접합하면 , 이로 인해 다운 시간이 연장될 수 있습니다 .
피더 모듈이 컴포넌트 밖으로 실행되지 않도록 테이프를 충분히 미리 접합합니다 .
참고
테이프의 이른 접합
테이프를 이르게 접합하면 다음의 결과가 나올 수 있습니다 : 이전 테이프가 새 릴에 감겨
새 릴이 넘치게 되므로 테이프가 미끄러져 나가 끼일 수 있습니다 . 이것은 또한 픽업
오류와 긴 다운 타임을 일으킵니다 .
사용 설명서 SIPLACE TX 5 실장기에서의 작업
소프트웨어 버전 714.0 에서 업데이트 12/2020 5.10 피더 모듈 셋업
247
5.10 피더 모듈 셋업
5.10.1 피더 모듈 처리 시 유의사항
피더 모듈은 정밀 장치입니다 . 따라서 피더 모듈은 조심스럽게 다루어야 합니다 .
피더 모듈이 장애물과 부딪치지 않도록 합니다 .
피더 모듈을 떨어뜨려서는 안됩니다 .
예방적 유지보수를 위해 항상 적합한 도구를 사용합니다 .
5.10.2 전환 테이블에서 X 피더 모듈 제거
5

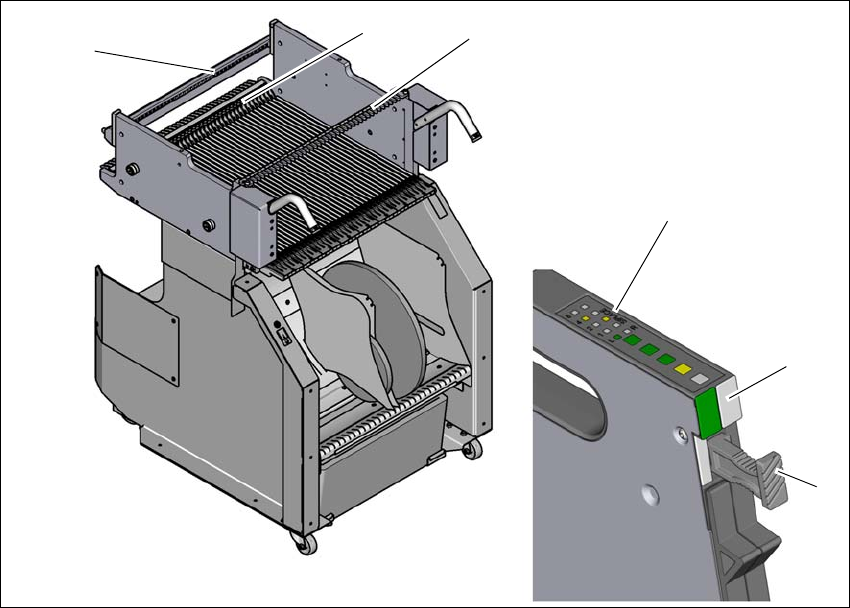

그림 5.10 - 1 전환 테이블에서 X 피더 모듈 분리
(1) 분리 손잡이
(2) 상태 디스플레이
(3) LED 디스플레이
(4) 피더 높이 점검용 레일
(5) 피더 모듈 잠금용 걸쇠
(6) 센터링 레일
5
(2)
(1)
(4)
(5)
(6)
(3)
