사용 설명서 SIPLACE TX 5 실장기에서의 작업 소프트웨어 버전 714.0 에서 업데이트 12/2020 5.10 피더 모듈 셋업 255 픽업 창의 측면에 서 커버 호일을 앞으로 당겨 픽업 창 아래로 빼 냅니다 . 덮개 호일이 분리 에지 ( 항목 3, 그림 5.10 - 5 , 254 페이지 ). 5 레버 ( 항목 5, 그림 5.10 - 5 ( 254 페이지 )) 를 뒤로 밀어 …
5 실장기에서의 작업 사용 설명서 SIPLACE TX
5.10 피더 모듈 셋업 소프트웨어 버전 714.0 에서 업데이트 12/2020
254
5

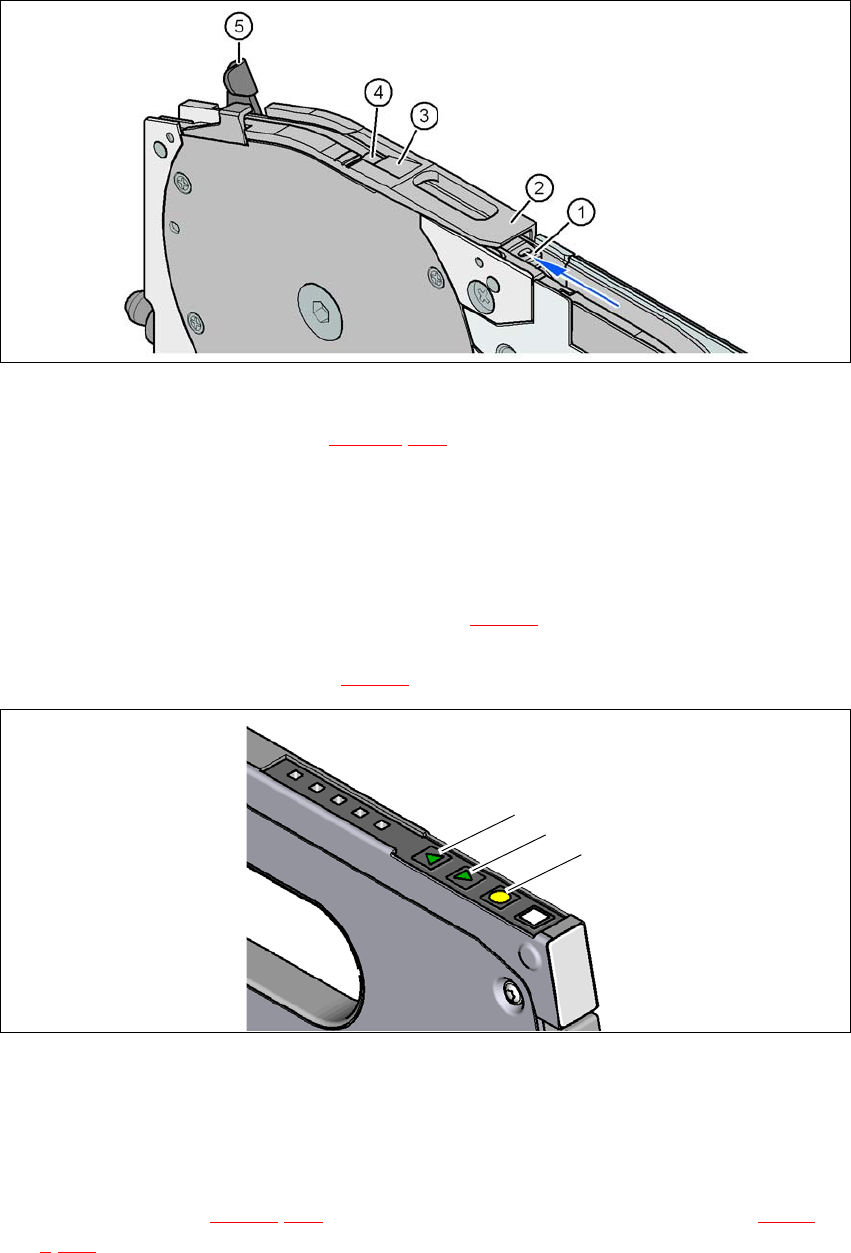

그림 5.10 - 5 테이프 피더 모듈에 있는 픽업 창
(1) 테이프 지지대 , 분리 가능 ( 단원 5.10.4.4(255 페이지 ) 참조 )
(2) 픽업 창
(3) 커버 호일 분리 에지
(4) 컴포넌트 픽업 영역
(5) 픽업 창을 들어올리거나 잠글 수 있는 레버
작업자 패널에서 FORWARD 버튼 ( 항목 1, 그림 5.10 - 6) 을 누릅니다 . 이때 커버 호일의
벤드가
컴포넌트 픽업 영역 ( 항목 4, 그림 5.10 - 5
).
5
그림 5.10 - 6 LCD 디스플레이가 있는 작동 패널
(1) 컴포넌트 테이프를 앞으로 이동시키기 위한 FORWARD 버튼
(2) 컴포넌트 테이프를 뒤로 이동시키기 위한 BACK 버튼
(3) 커버 호일을 팽팽하기 하기 위한 FOIL 버튼
레버 ( 항목 5, 그림 5.10 - 5(254 페이지 )) 를 앞으로 밀어서 픽업 창 ( 항목 2, 그림 5.10 -
5(254 페이지 )) 을 첫 번째 고정 위치로 들어올립니다 .
(1)
(2)
(3)
사용 설명서 SIPLACE TX 5 실장기에서의 작업
소프트웨어 버전 714.0 에서 업데이트 12/2020 5.10 피더 모듈 셋업
255
픽업 창의 측면에서 커버 호일을 앞으로 당겨 픽업 창 아래로 빼냅니다 .
덮개 호일이 분리 에지 ( 항목 3, 그림 5.10 - 5, 254 페이지 ).
5
레버 ( 항목 5, 그림 5.10 - 5(254 페이지 )) 를 뒤로 밀어 픽업 창을 내립니다 .
커버 호일을 커버 호일 로커 ( 항목 2, 그림 5.10 - 7) 위로 유도합니다 . 이때 커버 호일이
호일 패킹 휠 ( 항목 1, 그림 5.10 - 7
).
5
그림 5.10 - 7 커버 호일을 호일 팩킹 휠까지 밀기
(1) 커버 호일 팩킹 휠
(2) 커버 호일
5
작업자 패널에서 커버 호일이 팽팽해질 때까지 FOIL 버튼 ( 그림 5.10 - 6 의 항목 3,
254
페이지 ) 을 누르십시오 . 커버 호일 로커가 아래를 향하고 드라이브 모터가 멈춥니다 .
피더 모듈 앞쪽 끝으로 컴포넌트 테이프를 자르십시오 .
5.10.4.4 스플라이스 센서
스플라이스 센서는 SIPLACE SmartFeeder 에 다시 장착할 수 있습니다 .
스플라이스 센서가 이미 설치되어 있는 SIPLACE SmartFeeder에도 공급할 수 있습니다(단원 3.8
,
152 페이지 이하 참조 ).
5.10.5 SIPLACE SmartFeeder 의 컴포넌트 구성
작동 및 설정은 SIPLACE SmartFeeder X /Xi 작업 매뉴얼에 설명되어 있습니다 .
참고
커버 호일이 분리 에지에 닿을 때까지 픽업 창을 내리지 마십시오 .
(1)
(2)
5 실장기에서의 작업 사용 설명서 SIPLACE TX
5.11 X 피더 모듈에 있는 디스플레이 개요 소프트웨어 버전 714.0 에서 업데이트 12/2020
256
5.11 X 피더 모듈에 있는 디스플레이 개요
5
그림 5.11 - 1 SIPLACE SmartFeeder X
(1) 작동 패널 - LED 디스플레이
(2) 상태 디스플레이
(2)
(1)
