5 실장기에서의 작업 사용 설명서 SIPLACE TX 5.11 X 피더 모듈에 있는 디스플레이 개요 소프트웨어 버전 714.0 에서 업 데이트 12/2020 256 5.11 X 피더 모듈에 있는 디스플레이 개요 5 그림 5.11 - 1 SIPLACE SmartFeeder X (1) 작동 패널 - LED 디 스플레이 (2) 상태 디스플레이 ( 2 ) ( 1 )
사용 설명서 SIPLACE TX 5 실장기에서의 작업
소프트웨어 버전 714.0 에서 업데이트 12/2020 5.10 피더 모듈 셋업
255
픽업 창의 측면에서 커버 호일을 앞으로 당겨 픽업 창 아래로 빼냅니다 .
덮개 호일이 분리 에지 ( 항목 3, 그림 5.10 - 5, 254 페이지 ).
5
레버 ( 항목 5, 그림 5.10 - 5(254 페이지 )) 를 뒤로 밀어 픽업 창을 내립니다 .
커버 호일을 커버 호일 로커 ( 항목 2, 그림 5.10 - 7) 위로 유도합니다 . 이때 커버 호일이
호일 패킹 휠 ( 항목 1, 그림 5.10 - 7
).
5

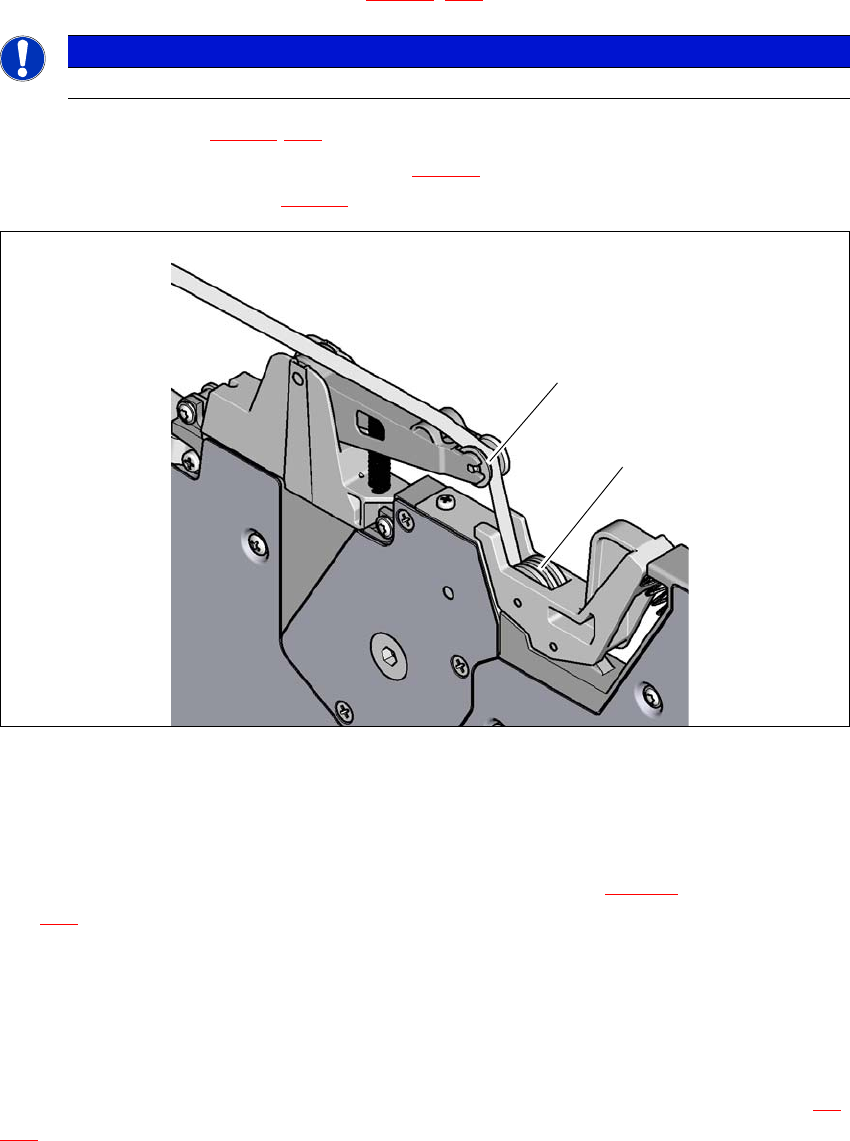

그림 5.10 - 7 커버 호일을 호일 팩킹 휠까지 밀기
(1) 커버 호일 팩킹 휠
(2) 커버 호일
5
작업자 패널에서 커버 호일이 팽팽해질 때까지 FOIL 버튼 ( 그림 5.10 - 6 의 항목 3,
254
페이지 ) 을 누르십시오 . 커버 호일 로커가 아래를 향하고 드라이브 모터가 멈춥니다 .
피더 모듈 앞쪽 끝으로 컴포넌트 테이프를 자르십시오 .
5.10.4.4 스플라이스 센서
스플라이스 센서는 SIPLACE SmartFeeder 에 다시 장착할 수 있습니다 .
스플라이스 센서가 이미 설치되어 있는 SIPLACE SmartFeeder에도 공급할 수 있습니다(단원 3.8
,
152 페이지 이하 참조 ).
5.10.5 SIPLACE SmartFeeder 의 컴포넌트 구성
작동 및 설정은 SIPLACE SmartFeeder X /Xi 작업 매뉴얼에 설명되어 있습니다 .
참고
커버 호일이 분리 에지에 닿을 때까지 픽업 창을 내리지 마십시오 .
(1)
(2)
5 실장기에서의 작업 사용 설명서 SIPLACE TX
5.11 X 피더 모듈에 있는 디스플레이 개요 소프트웨어 버전 714.0 에서 업데이트 12/2020
256
5.11 X 피더 모듈에 있는 디스플레이 개요
5

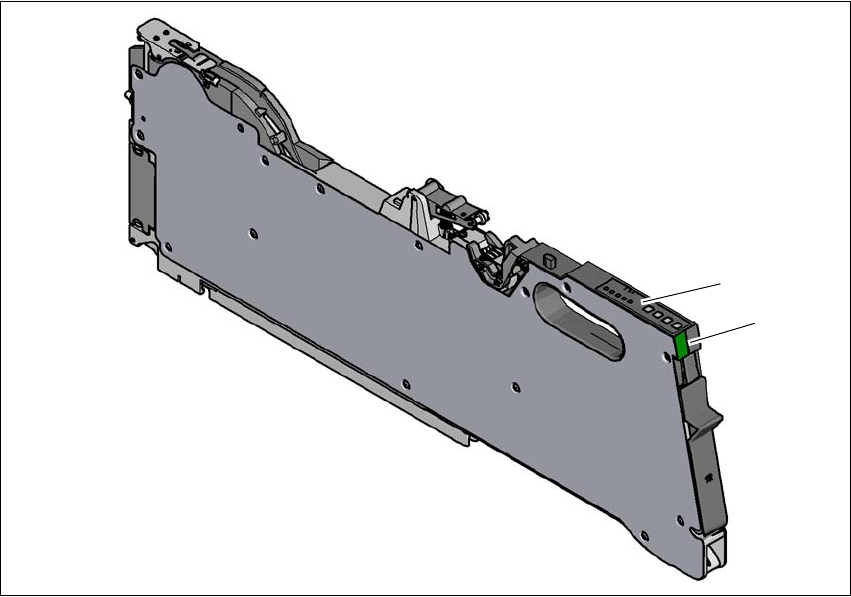

그림 5.11 - 1 SIPLACE SmartFeeder X
(1) 작동 패널 - LED 디스플레이
(2) 상태 디스플레이
(2)
(1)
사용 설명서 SIPLACE TX 5 실장기에서의 작업
소프트웨어 버전 714.0 에서 업데이트 12/2020 5.11 X 피더 모듈에 있는 디스플레이 개요
257
5.11.1 작동 패널 - LED 디스플레이
SIPLACE SmartFeeder 에는 각 트랙과 LED 디스플레이의 작동 상태를 나타내는 다색 상태
디스플레이가 있습니다 .
5

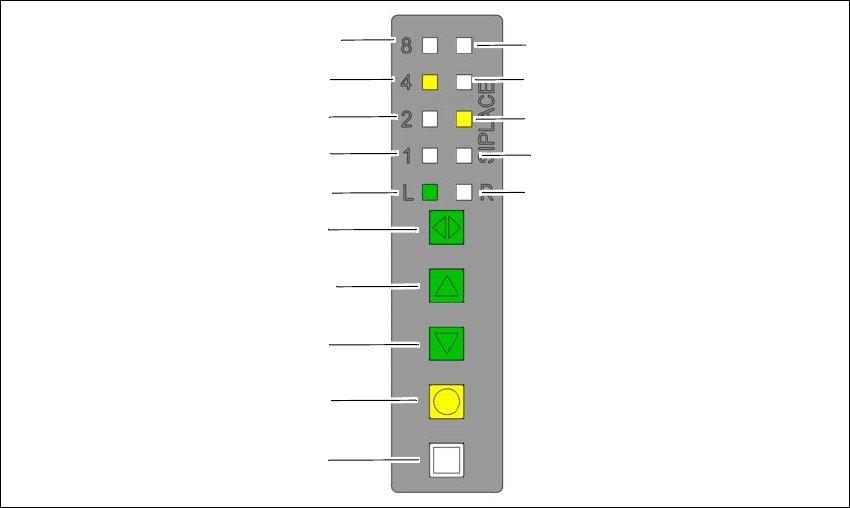

그림 5.11 - 2 버튼 , LED 및 상태 디스플레이 : SIPLACE SmartFeeder 2x8mm 의 예
(1) SET 버튼
(2) FOIL 버튼
(3) BACK 버튼
(4) FORWARD 버튼
(5) 오른쪽과 왼쪽 간의 스위칭을 위한 트랙 변경 버튼
(6) LED L 왼쪽 트랙 활성
(7) 왼쪽 트랙에 LED 1mm 증분
(8) 왼쪽 트랙에 LED 2mm 증분
(9) 왼쪽 트랙에 LED 4mm 증분
(10) 왼쪽 트랙에 LED 8mm 증분
(11) LED R 오른쪽 트랙 활성
(12) 오른쪽 트랙에 LED 1mm 증분
(13) 오른쪽 트랙에 LED 2mm 증분
(14) 오른쪽 트랙에 LED 4mm 증분
(15) 오른쪽 트랙에 LED 8mm 증분
(8)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
