1 소개 사용 설명서 SIPLACE TX 1.4 SIPLACE TX m 소프트웨어 버전 714.0 에서 업데이트 12/2020 26 1.4.3 SIPLACE TX m 에 있는 진공 공구 세트 1 그림 1.4 - 1 SIPLACE TX m 에 있는 진공 공구 세트 - 개요 (1) 로케이션 1 에 있는 진공 공구 세트 (2) 로케이션 2 에 있는 진공 공구 세트 (2) (1)
사용 설명서 SIPLACE TX 1 소개
소프트웨어 버전 714.0 에서 업데이트 12/2020 1.4 SIPLACE TX m
25
상당히 높은 정밀도 1
최대 정밀도에 도달하기 위해, SIPLACE TX m 실장기에는 메인 축에 설치된 고해상도 유리 세라믹
스케일이나 C&P20 M3 또는 CPP M 헤드가 장착되어 있습니다 . 극히 정밀한 PCB 컨베이어와
추가적인 피듀셜 레일도 사용할 수 있습니다 .
1.4.2 실장 헤드의 구성
1
실장기 실장 헤드 기본 카메라 옵션
SIPLACE
TX2i m
C&P20 M3 / C&P20 M3 – 컴포넌트 카메라, 타입
48
– 컴포넌트 카메라 , 타입 49
SIPLACE
TX2i m 4 mm
C&P20 M3 / C&P20 M3 – 컴포넌트 카메라, 타입
48
– 컴포넌트 카메라 , 타입 49
SIPLACE
TX2 m
C&P20 M3 / C&P20 M3 – 컴포넌트 카메라, 타입
48
– 컴포넌트 카메라 , 타입 49
CPP M/CPP M – 컴포넌트 카메라 타입
45
– 컴포넌트 카메라 타입 30
C&P20 M3 / CPP M – 컴포넌트 카메라, 타입
48
– 컴포넌트 카메라 타입
45
– 컴포넌트 카메라 , 타입 49
– 컴포넌트 카메라 타입 30
1 소개 사용 설명서 SIPLACE TX
1.4 SIPLACE TX m 소프트웨어 버전 714.0 에서 업데이트 12/2020
26
1.4.3 SIPLACE TX m 에 있는 진공 공구 세트
1

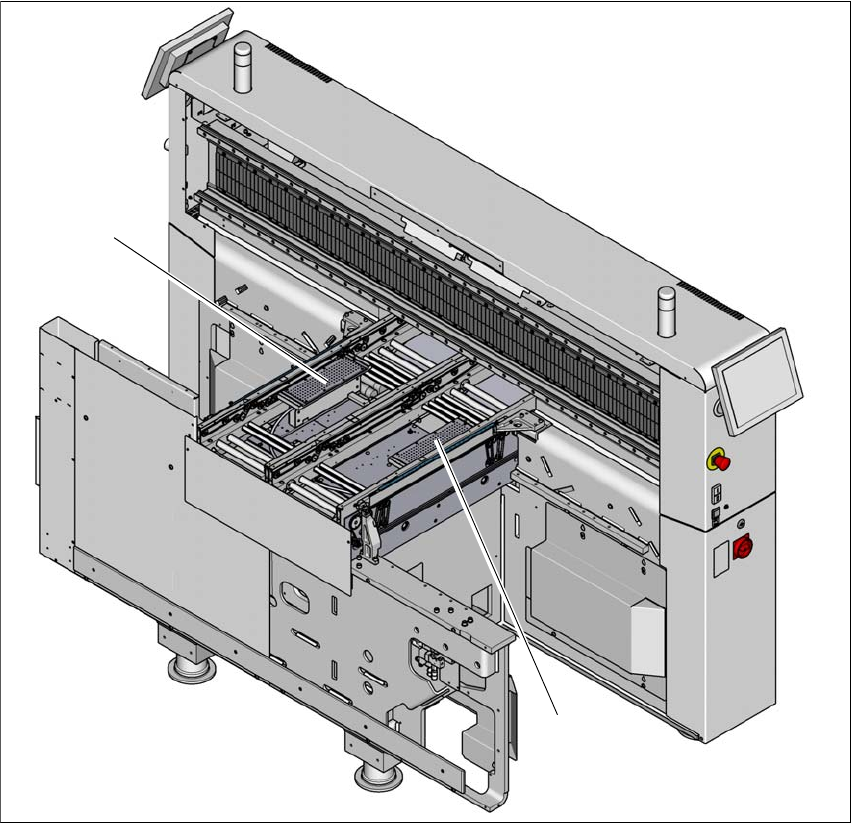

그림 1.4 - 1 SIPLACE TX m 에 있는 진공 공구 세트 - 개요
(1) 로케이션 1 에 있는 진공 공구 세트
(2) 로케이션 2 에 있는 진공 공구 세트
(2)
(1)
사용 설명서 SIPLACE TX 1 소개
소프트웨어 버전 714.0 에서 업데이트 12/2020 1.4 SIPLACE TX m
27
1

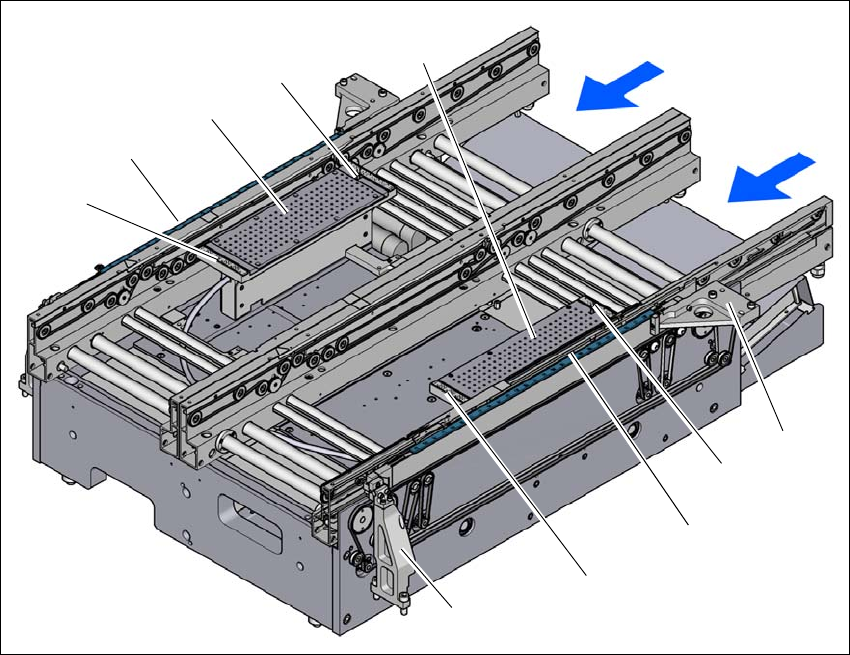

그림 1.4 - 2 이중 컨베이어에 추가 피듀셜 레일이 있는 진공 공구 세트
(1) X 방향의 레인 1 용 추가 피듀셜 레일
(2) 레인 1 에 위치한 진공 공구 세트
(3) 레인 2 에 위치한 진공 공구 세트
(4) X 방향의 레인 2 용 추가 피듀셜 레일
(5) 장비의 프레임으로 향한 추가 피듀셜 레일의 고정부
(6) Y 축에 따라 뻗은 진공 공구 세트에 위치한 피듀셜 레일
(2)
(4)
(3)
(1)
(5)
(5)
(T2)
(T1)
(6)
(6)
(6)
(6)
