5 실장기에서의 작업 사용 설명서 SIPLACE TX 5.14 컴포넌트 트롤리의 도킹 또는 도킹 해제 소프트웨어 버전 714.0 에서 업 데이트 12/2020 264 5 5 컴포넌트 트롤리를 조심스럽게 실장기 안으로 끝까지 밀 어넣습니다 . 트롤리가 완전히 도 킹될 때까지 해 당 실장기 로케이 션에서 버튼을 누릅니다 . 5.14.3 컴포넌트 트롤리 이동에 관한 안전 지침 5 컴포넌…
사용 설명서 SIPLACE TX 5 실장기에서의 작업
소프트웨어 버전 714.0 에서 업데이트 12/2020 5.14 컴포넌트 트롤리의 도킹 또는 도킹 해제
263
5

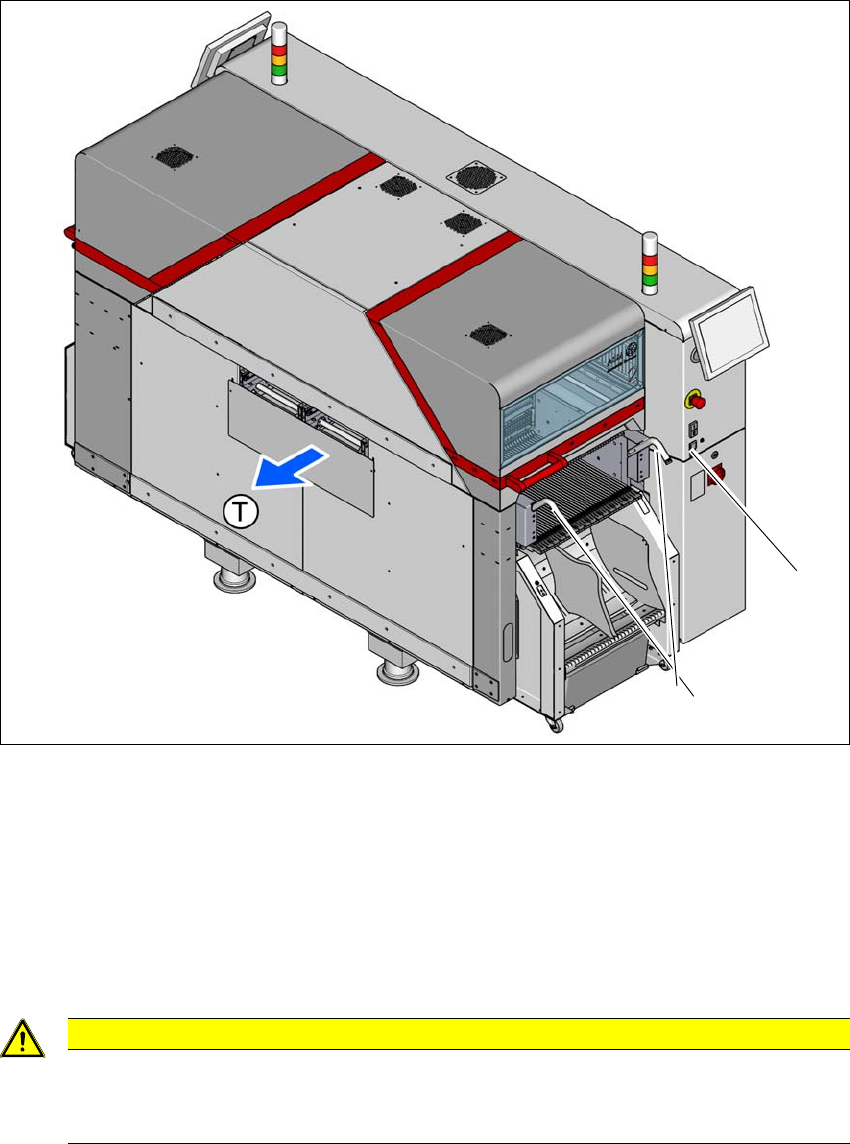

그림 5.14 - 1 컴포넌트 트롤리의 도킹 및 도킹 해제에 관한 안전 지침 ( 로케이션 2 의 예 )
(1) 로케이션 2 의 컴포넌트 트롤리 도킹 및 도킹 해제 버튼
(2) 손잡이
(T) PCB 이송 방향
5.14.2 컴포넌트 트롤리 도킹
5
(1)
(2)
주의
컴포넌트 트롤리 밀기 !
컴포넌트 트롤리를 실장기 안으로 밀어 넣는 경우 잠금 걸쇠와 걸리는 물체에 닿지
않도록 주의하십시오 .
5 실장기에서의 작업 사용 설명서 SIPLACE TX
5.14 컴포넌트 트롤리의 도킹 또는 도킹 해제 소프트웨어 버전 714.0 에서 업데이트 12/2020
264
5
5
컴포넌트 트롤리를 조심스럽게 실장기 안으로 끝까지 밀어넣습니다 .
트롤리가 완전히 도킹될 때까지 해당 실장기 로케이션에서 버튼을 누릅니다 .
5.14.3 컴포넌트 트롤리 이동에 관한 안전 지침
5
컴포넌트 트롤리를 옮길 때에는 항상 양손으로 손잡이를 잡아야 합니다 .
피더 모듈을 완전하게 갖춘 컴포넌트 트롤리는 기울기가 20° 이상인 경우 옆이나 앞으로
뒤집어질 수 있습니다 .
트롤리가 이동하는 면은 이보다 기울기가 훨씬 작아야 합니다 .
다른 장애물과 충돌하지 않도록 합니다 . 너무 빠르게 이동하면 트롤리가 앞으로 뒤집힐
우려가 있습니다 .
5.14.4 컴포넌트 트롤리 도킹 해제
컨트롤 시스템을 " 끄십시오 ".
컴포넌트 트롤리가 완전히 도킹 해제될 때까지 해당 실장기 로케이션에서 버튼을 누릅니다 .
양손으로 손잡이를 잡고 컴포넌트 트롤리를 실장기에서 빼냅니다 .
참고
넘친 테이프 절단
X 피더 모듈의 앞 끝단에서 넘친 테이프를 절단하지 않으면 빈 테이프가 빈 테이프 덕트에
들어가지 않을 것입니다 .
컴포넌트 트롤리를 제자리에 도킹하기 전 넘친 테이프를 절단하십시오 .
주의
실장 헤드의 위치 !
실장 헤드가 컴포넌트 트롤리 영역 밖에 있는지 확인합니다 .
경고
사고 방지 !
사고를 방지하려면 컴포넌트 트롤리를 이동할 때 항상 아래서 설명하는 규칙을 준수해야
합니다 .
사용 설명서 SIPLACE TX 6 스테이션 익스텐션
소프트웨어 버전 714.0 에서 업데이트 12/2020 6.1 노즐 체인저
265
6 스테이션 익스텐션
관련 구성 및 다른 옵션에 대해서는 SIPLACE 실장기의 개별 사양을 참조하십시오 .
6.1 노즐 체인저
노즐 체인저는 관련 헤드 타입에 두 가지 버전으로 장착됩니다 .
– 4개의 매거진과 20개 노즐 수납고와 함께 SIPLACE TX1 / TX2 / TX2 m에 각각 장착되는 짧은
노즐 체인저
– 3 개의 매거진과 20 개 노즐 수납고와 함께 SIPLACE TX2i /TX2i m / TX2i m 4mm 에 각각
장착되는 좁은 노즐 체인저
이 매거진은 공통 지지대에 장착됩니다 . 매거진은 평행 핀 두 개로 센터링하여 푸시 버튼 4 개로
고정합니다 . 정확한 위치는 각 매거진에 있는 2 개의 피듀셜로 결정됩니다 . 기본적인 노즐 체인저
바디에서 매거진의 정확한 시트는 마이크로스위치에 의해 모니터되어 위로 튀어 나온 매거진과
실장 헤드가 충돌되는 것을 방지해줍니다 . 누락된 매거진 또는 제대로 장착되지 않은 매거진이
있을 경우 안전 회로가 실장기를 중단시키기 때문에 매거진의 로케이션은 모두 채워져야 합니다 .
설치된 노즐 스테이션에서 컴포넌트들은 SpeedStar 의 노즐에서 분리되고 , 노즐은 떨어져서
리젝트될 수 있습니다 .
