사용 설명서 SIPLACE TX 6 스테이션 익스텐션 소프트웨어 버전 714.0 에서 업데이트 12/2020 6.1 노즐 체인저 269 6.1.1.4 SIPLACE TX2i 의 구성 예시 세 개의 매거진이 있는 각각의 SpeedStar 용 좁은 노즐 체인저는 로케이션 1 과 2 에 모두 설치할 수 있습니다 ( 항목 1, 그림 6.1 - 3 , 269 페이지 ). 6 그림 6.1 - 3 SIP…
6 스테이션 익스텐션 사용 설명서 SIPLACE TX
6.1 노즐 체인저 소프트웨어 버전 714.0 에서 업데이트 12/2020
268
6.1.1.3 기술 데이터
6
SIPLACE SpeedStar(C&P20 P2 P / C&P20 M3) 용 노즐 체인저
로케이션 하나당 매거진 개수
*a
SIPLACE TX1/TX2
SIPLACE TX2i / TX2i m
SIPLACE TX2i m 4 mm
*)a 노즐 체인저의 전체 매거진을 구성해야 합니다 .
4
3
3
로케이션 하나당 노즐 수납고 개수
SIPLACE TX1/TX2
SIPLACE TX2i / TX2i m
SIPLACE TX2i m 4 mm
80
60
60
기본 구성
로케이션별 SIPLACE TX1/TX2
SIPLACE TX2i / TX2i m
SIPLACE TX2i m 4 mm
4 매거진 , 80 개 노즐 수납고 포함
3 매거진 , 60 개 노즐 수납고 포함
3 매거진 , 60 개 노즐 수납고 포함
노즐 유형 40xx/60xx
사용 설명서 SIPLACE TX 6 스테이션 익스텐션
소프트웨어 버전 714.0 에서 업데이트 12/2020 6.1 노즐 체인저
269
6.1.1.4 SIPLACE TX2i 의 구성 예시
세 개의 매거진이 있는 각각의 SpeedStar 용 좁은 노즐 체인저는 로케이션 1 과 2 에 모두 설치할 수
있습니다 ( 항목 1, 그림 6.1 - 3
, 269 페이지 ).
6

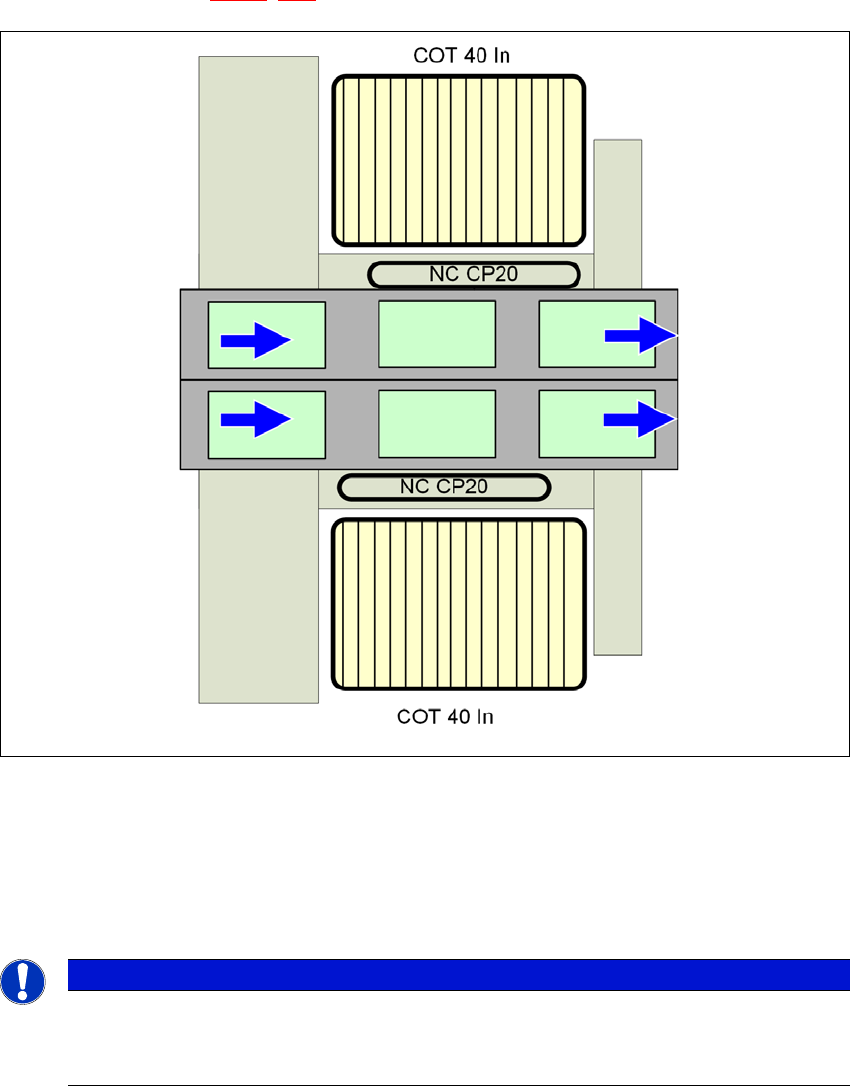

그림 6.1 - 3 SIPLACE SpeedStar 용 노즐 체인저의 위치 - SIPLACE TX2i 의 구성 예
6
6
NC CP20
3 개의 매거진이 있는 C&P20 P2 용 노즐 체인저
COT 40 In
가장 안쪽에 위치한 컴포넌트 트롤리 ( 더 깊은 내부 )
참고
매거진이 없을 경우 실장기 작동 중단
매거진이 없거나 바르지 않게 장착된 경우 실장기의 작동이 중단됩니다 .
매거진의 모든 장소를 사용하십시오 .
6 스테이션 익스텐션 사용 설명서 SIPLACE TX
6.1 노즐 체인저 소프트웨어 버전 714.0 에서 업데이트 12/2020
270
6.1.2 SIPLACE MultiStar CPP / CPP M 용 느즐 체인저
6.1.2.1 4 개의 매거진이 있는 CPP/CPP M 용 짧은 노즐 체인저
4 개의 매거진이 있는 짧은 노즐 체인저는 SIPLACE TX1/2 및 TX2 m 과 함께 사용됩니다 .
품목 번호 03103649-xx 노즐 체인저 기본 어셈블리 CP/ 정식 - 약식
품목 번호 03066107-xx 노즐 매거진 20xx( 수납고 20 개 )
품목 번호 03065782-xx 노즐 매거진 28xx( 수납고 20 개 )
6
그림 6.1 - 4 4 개의 매거진이 있는 SIPLACE MultiStar 용 짧은 노즐 체인저
(1) 20xx 노즐용 노즐 매거진
(2) 28xx 노즐용 노즐 매거진
6
주의
이 노즐 매거진은 MultiStar 와 함께만 사용하십시오 .
(2)
(1)
