6 스테이션 익스텐션 사용 설명서 SIPLACE TX 6.1 노즐 체인저 소프트웨어 버전 714.0 에서 업데이트 12/2020 272 6.1.2.3 20xx 노즐용 노즐 매거진 ( 수납고 20 개 ) 6 그림 6.1 - 6 20xx 노즐용 노즐 매거진 ( 수납고 20 개 ) - 잠금 플레이트 열음 (1) 20xx 노즐용 수납고 20 개 (2) 피듀셜 ( 잠금 플레이트가 열려 있을 때만 보임…
사용 설명서 SIPLACE TX 6 스테이션 익스텐션
소프트웨어 버전 714.0 에서 업데이트 12/2020 6.1 노즐 체인저
271
6.1.2.2 3 개의 매거진이 있는 CPP 용 좁은 노즐 체인저
3 개의 매거진이 있는 좁은 노즐 체인저는 SIPLACE TX2i 와 함께 사용됩니다 .
품목 번호 03129201-xx TX2i 용 노즐 체인저
품목 번호 03066107-xx 노즐 매거진 20xx( 수납고 20 개 )
품목 번호 03065782-xx 노즐 매거진 28xx( 수납고 20 개 )
6

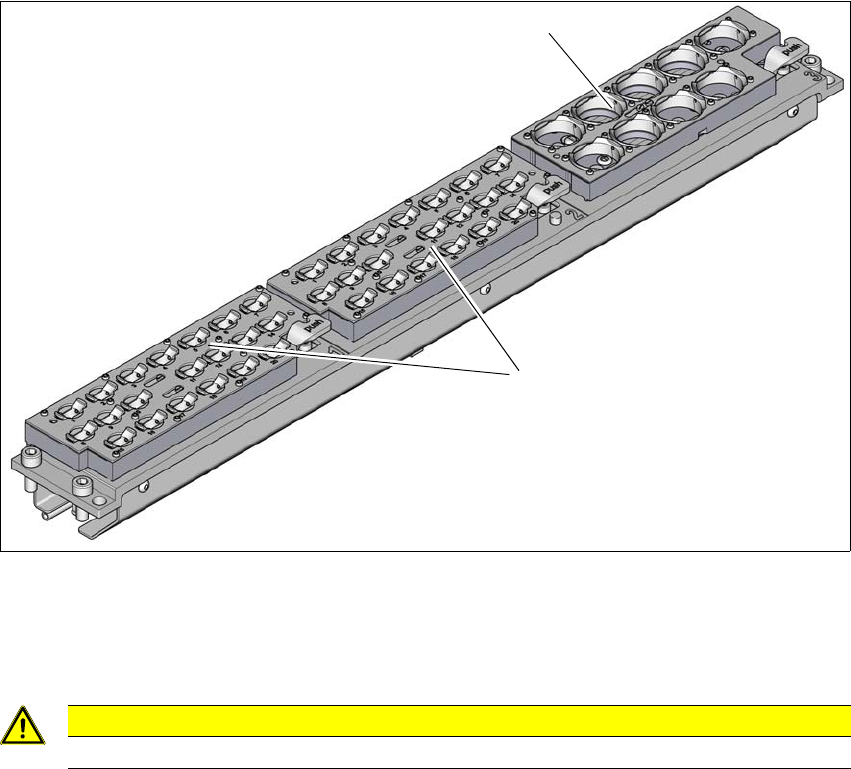

그림 6.1 - 5 3 개의 매거진이 있는 SIPLACE MultiStar 용 좁은 노즐 체인저
(1) 20xx 노즐용 노즐 매거진
(2) 28xx 노즐용 노즐 매거진
6
주의
이 노즐 매거진은 MultiStar 와 함께만 사용하십시오 .
(2)
(1)
6 스테이션 익스텐션 사용 설명서 SIPLACE TX
6.1 노즐 체인저 소프트웨어 버전 714.0 에서 업데이트 12/2020
272
6.1.2.3 20xx 노즐용 노즐 매거진 ( 수납고 20 개 )
6

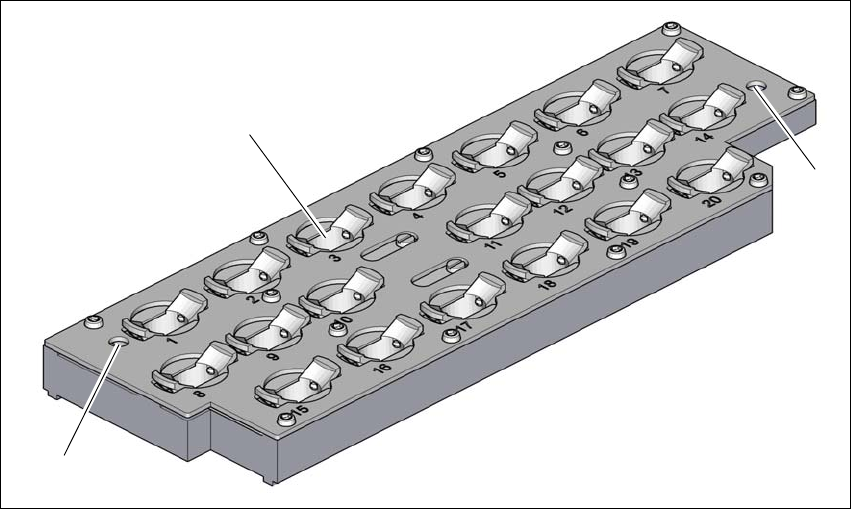

그림 6.1 - 6 20xx 노즐용 노즐 매거진 ( 수납고 20 개 ) - 잠금 플레이트 열음
(1) 20xx 노즐용 수납고 20 개
(2) 피듀셜 ( 잠금 플레이트가 열려 있을 때만 보임 )
(2)
(1)
(2)
사용 설명서 SIPLACE TX 6 스테이션 익스텐션
소프트웨어 버전 714.0 에서 업데이트 12/2020 6.1 노즐 체인저
273
6.1.2.4 28xx 노즐용 노즐 매거진 ( 수납고 9 개 )
6

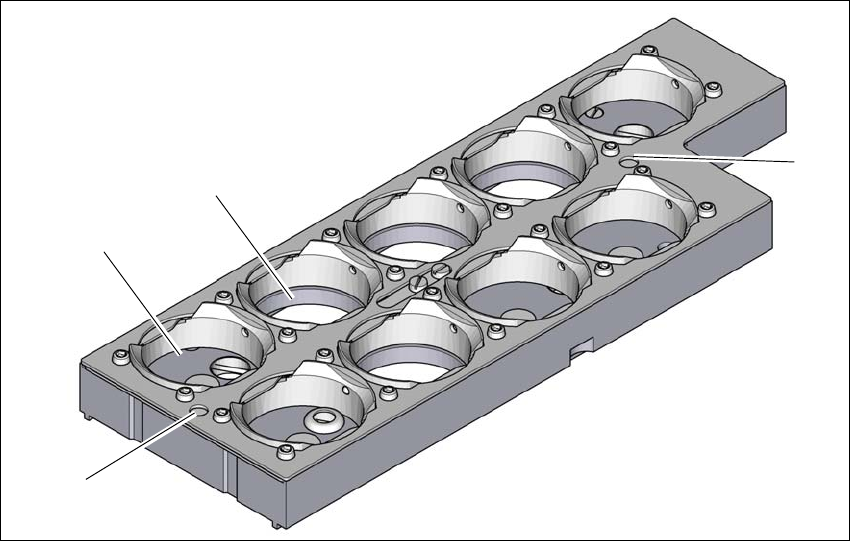

그림 6.1 - 7 28xx 노즐용 노즐 매거진
(1) 최대 노즐 길이 12.5mm 의 28xx 노즐용 5 수납고
( 수납고 번호 1, 5, 6, 8 및 9)
(2) 최대 노즐 길이 16.5mm 의 28xx 노즐용 4 수납고
( 수납고 번호 2, 3, 4 및 7)
(3) 피듀셜 ( 잠금 플레이트가 열려 있을 때만 보임 )
(1)
(2)
(3)
(3)
