6 스테이션 익스텐션 사용 설명서 SIPLACE TX 6.1 노즐 체인저 소프트웨어 버전 714.0 에서 업데이트 12/2020 280 6.1.4.2 기술 데이터 6 SIPLACE TwinStar 용 노즐 체인저 매거진의 수량 로케이션 1 6 최대 8 매거진 , 최대 16 노즐 수납고 노즐 홀더 수 량 임의로 구성할 수 있음 기본 구성 3 매거진 , 각각 노즐 수납고 2 개 장착 1 매거진 …
사용 설명서 SIPLACE TX 6 스테이션 익스텐션
소프트웨어 버전 714.0 에서 업데이트 12/2020 6.1 노즐 체인저
279
6.1.4 SIPLACE TwinStar 용 노즐 체인저
품목 번호 03005191-xx 2 개 노즐용 매거진
품목 번호 03001807-xx 1 개 노즐용 매거진
6

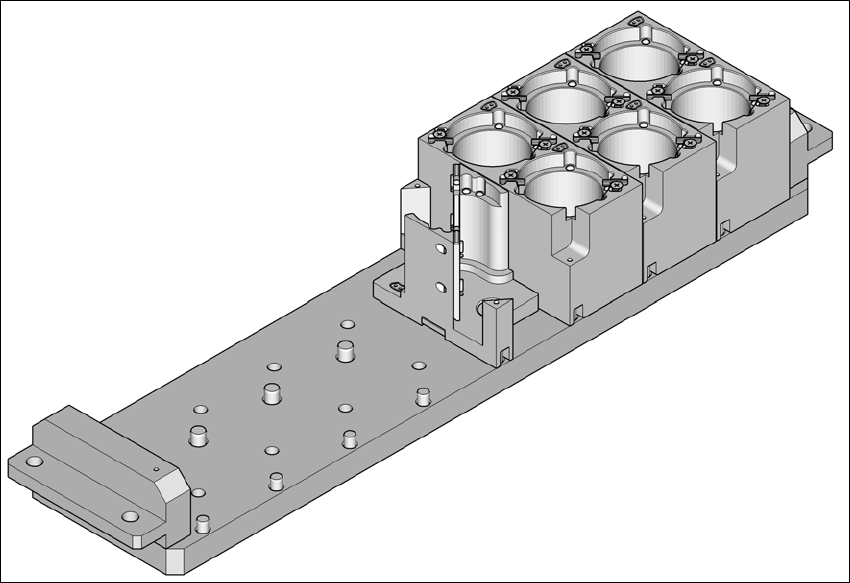

그림 6.1 - 11 SIPLACE TwinStar 용 노즐 체인저
6.1.4.1 설명
이 노즐 체인저는 노즐 매거진을 최대 8 개까지 수용할 수 있습니다 . 다음 2 가지 유형의 매거진을
사용할 수 있습니다 . 표준 매거진과 특수 노즐 또는 그리퍼용 매거진이 그것입니다 . 이 매거진은
공통 지지대에 장착됩니다 . 매거진은 평행 핀 두 개로 센터링하여 접시머리 나사 2 개로
고정합니다 .
6 스테이션 익스텐션 사용 설명서 SIPLACE TX
6.1 노즐 체인저 소프트웨어 버전 714.0 에서 업데이트 12/2020
280
6.1.4.2 기술 데이터
6
SIPLACE TwinStar 용 노즐 체인저
매거진의 수량
로케이션 1 6 최대 8 매거진 , 최대 16 노즐 수납고
노즐 홀더 수량 임의로 구성할 수 있음
기본 구성 3 매거진 , 각각 노즐 수납고 2 개 장착
1 매거진 , 노즐 수납고 1 개 장착
노즐 유형 5xx ( 표준형 )
20xx/28xx( 노즐 어댑터 20xx/28xx 포함 , 5xx 의 경우 )
특수 노즐 , 그리퍼
사용 설명서 SIPLACE TX 6 스테이션 익스텐션
소프트웨어 버전 714.0 에서 업데이트 12/2020 6.1 노즐 체인저
281
6.1.4.3 SIPLACE TwinStar 를 장착한 경우의 구성 예
로케이션 1 은 TwinStar 용 노즐 체인저 ( 매거진 8 개 ) 를 수용할 수 있습니다 ( 항목 1, 그림 6.1 - 12,
281
페이지 ).
6

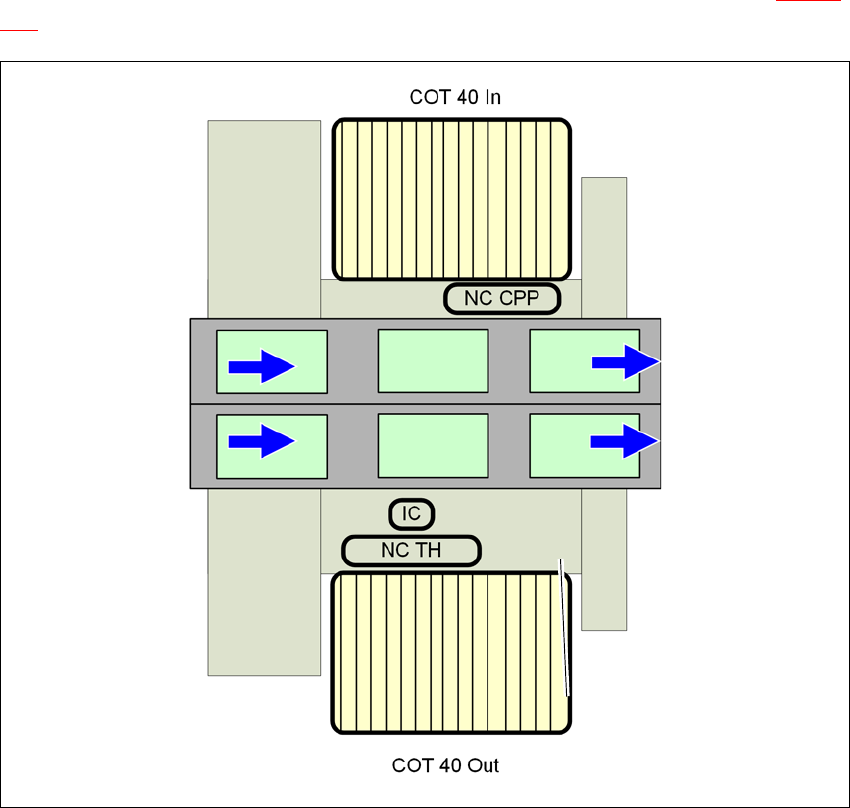

그림 6.1 - 12 TwinStar 용 노즐 체인저의 위치 - SIPLACE TX2 의 구성 예
6
NC CPP
CPP 용 노즐 체인저 ( 매거진 4 개 )
COT 40 In
가장 안쪽에 위치한 컴포넌트 트롤리
COT 40 Out
가장 바깥쪽에 위치한 컴포넌트 트롤리
IC
고정형 카메라
NC TH
TwinStar 용 노즐 체인저
