6 스테이션 익스텐션 사용 설명서 SIPLACE TX 6.1 노즐 체인저 소프트웨어 버전 714.0 에서 업데이트 12/2020 282 6.1.4.4 조립 노즐 체인저는 CO T 인서트에 장착되어 있습니다 . 6 그림 6.1 - 13 어셈블리 위 치 (1) 마킹 구멍 (2) 작업자 방향 (3) PCB 컨베이어 쪽을 향하 는 화살표 작업자가 볼 때 마 킹 구멍 ( 항목 1) 이 왼쪽에 있도…
사용 설명서 SIPLACE TX 6 스테이션 익스텐션
소프트웨어 버전 714.0 에서 업데이트 12/2020 6.1 노즐 체인저
281
6.1.4.3 SIPLACE TwinStar 를 장착한 경우의 구성 예
로케이션 1 은 TwinStar 용 노즐 체인저 ( 매거진 8 개 ) 를 수용할 수 있습니다 ( 항목 1, 그림 6.1 - 12,
281
페이지 ).
6
그림 6.1 - 12 TwinStar 용 노즐 체인저의 위치 - SIPLACE TX2 의 구성 예
6
NC CPP
CPP 용 노즐 체인저 ( 매거진 4 개 )
COT 40 In
가장 안쪽에 위치한 컴포넌트 트롤리
COT 40 Out
가장 바깥쪽에 위치한 컴포넌트 트롤리
IC
고정형 카메라
NC TH
TwinStar 용 노즐 체인저
6 스테이션 익스텐션 사용 설명서 SIPLACE TX
6.1 노즐 체인저 소프트웨어 버전 714.0 에서 업데이트 12/2020
282
6.1.4.4 조립
노즐 체인저는 COT 인서트에 장착되어 있습니다 .
6

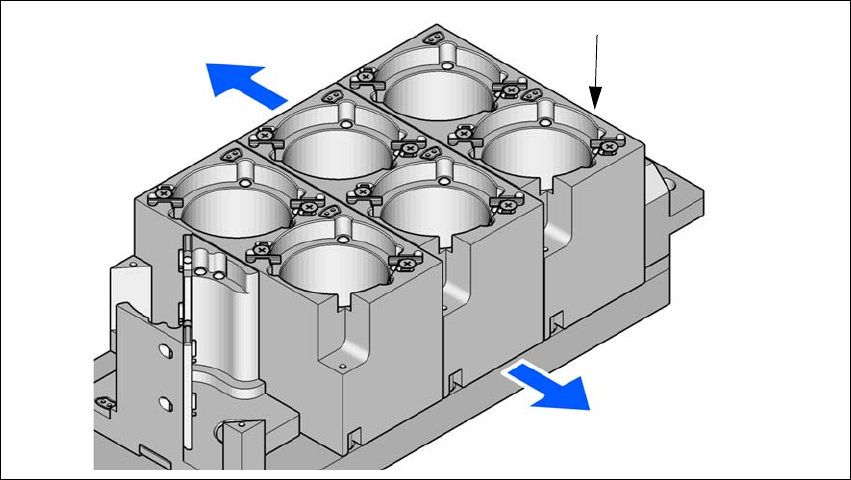

그림 6.1 - 13 어셈블리 위치
(1) 마킹 구멍
(2) 작업자 방향
(3) PCB 컨베이어 쪽을 향하는 화살표
작업자가 볼 때 마킹 구멍 ( 항목 1) 이 왼쪽에 있도록 노즐 체인저를 배열합니다 .
6.1.4.5 특수 노즐
SIPLACE 실장기는 표준 SMT 제품군에 따라 컴포넌트를 처리합니다 .
ASM 는 계속 발전하고 있는 특수 노즐입니다 .
실장 작업을 최대 속도로 매우 정밀하고 유연하게 처리할 수 있도록 모든 실장 헤드에 특수 노즐을
사용할 수 있습니다 . 자동 노즐 체인저를 사용할 경우에도 제품 변경 시 소요되는 셋업 시간이
단축됩니다 .
특수 매거진과 그리퍼 생산에 관해서는 다시 SM 에 문의하십시오 .
(1)
(2)
(3)
사용 설명서 SIPLACE TX 6 스테이션 익스텐션
소프트웨어 버전 714.0 에서 업데이트 12/2020 6.1 노즐 체인저
283
6.1.5 리젝트 빈과 노즐 스테이션
6
그림 6.1 - 14 리젝트 빈과 노즐 스테이션 ( 예 : SIPLACE SpeedStar C&P20 P2 용 노즐 체인저 )
(1) 리젝트 빈
(2) 노즐 스테이션
(1)
(2)
