6.1.5.1 리젝트 빈과 노즐 스테이션 , TH/CPP( 옵션 )
품목 번호 03112806-xx 리젝트 빈 및 노즐 스테이션 , TH/CPP
SIPLACE TwinStar 및 SIPLACE CPP(고정식 카메라 장착)용으로 컴포넌트 리젝트 빈을 설치할 수
있습니다 . 이것은 고정식 카메라 옆에 위치합니다 .
6

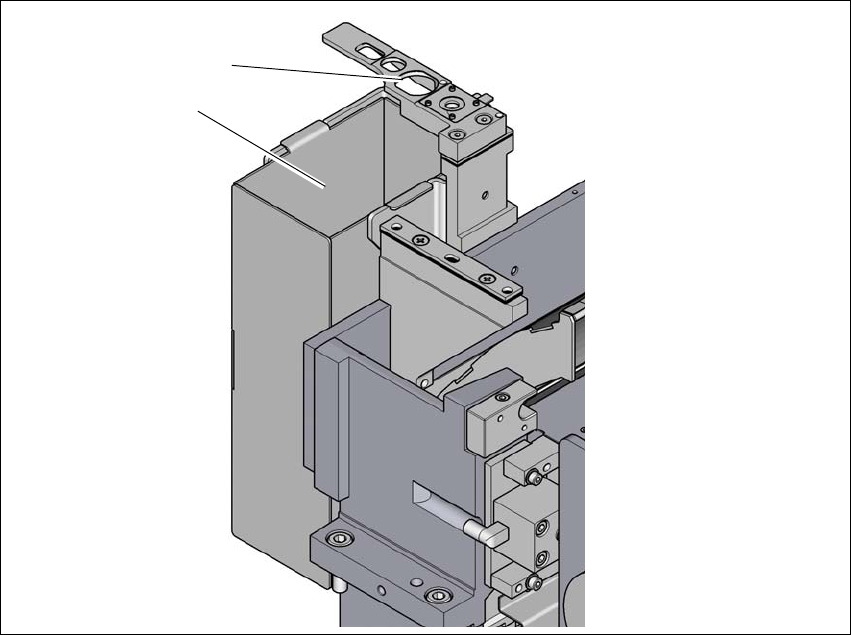

그림 6.1 - 15 리젝트 빈과 노즐 스테이션 TH/CPP
(1) 리젝트 빈
(2) 노즐 스테이션
(1)
(2)
사용 설명서 SIPLACE TX 6 스테이션 익스텐션
소프트웨어 버전 714.0 에서 업데이트 12/2020 6.2 리젝트 플레이트
285
6.2 리젝트 플레이트
품목 번호 03117664-xx 컴포넌트 보관소 ( 리젝트 플레이트 )
비전 시스템이 컴포넌트에 결함이 있다는 것을 인식하면 그 컴포넌트는 리젝트 플레이트에 놓일
것입니다 . 그러면 작업자는 거기서 그 컴포넌트를 꺼낼 수 있습니다 .
6
그림 6.2 - 1 컴포넌트 보관소 ( 리젝트 플레이트 )
(1) 고정 스크류
6.2.1 설치 위치
6
그림 6.2 - 2 리젝트 플레이트 - 설치 위치
(1) 실장기 내 설치 위치
(1)
(1)
6 스테이션 익스텐션 사용 설명서 SIPLACE TX
6.2 리젝트 플레이트 소프트웨어 버전 714.0 에서 업데이트 12/2020
286
6.2.2 구성
리젝트 플레이트를 장착했으면 이 플레이트를 구성해야 할 것입니다 .
6
그림 6.2 - 3 구성 - 리젝트 플레이트
서비스를 선택합니다 (1)
로케이션을 선택한 다음 리젝트 플레이트 => 설치됨을 선택합니다 (2).
(2) (1)
