6 스테이션 익스텐션 사용 설명서 SIPLACE TX 6.2 리젝트 플레이트 소프트웨어 버전 714.0 에서 업데이트 12/2020 286 6.2.2 구성 리젝트 플레이트를 장 착했으면 이 플레이트를 구성해야 할 것입니다 . 6 그림 6.2 - 3 구성 - 리젝트 플레이트  서비스 를 선택합니다 (1)  로케이션을 선택한 다음 리젝트 플레이트 => 설치됨 을 선택합니다 (2). (2…

사용 설명서 SIPLACE TX 6 스테이션 익스텐션

소프트웨어 버전 714.0 에서 업데이트 12/2020 6.2 리젝트 플레이트

285

6.2 리젝트 플레이트

품목 번호 03117664-xx 컴포넌트 보관소 ( 리젝트 플레이트 )

비전 시스템이 컴포넌트에 결함이 있다는 것을 인식하면 그 컴포넌트는 리젝트 플레이트에 놓일

것입니다 . 그러면 작업자는 거기서 그 컴포넌트를 꺼낼 수 있습니다 .

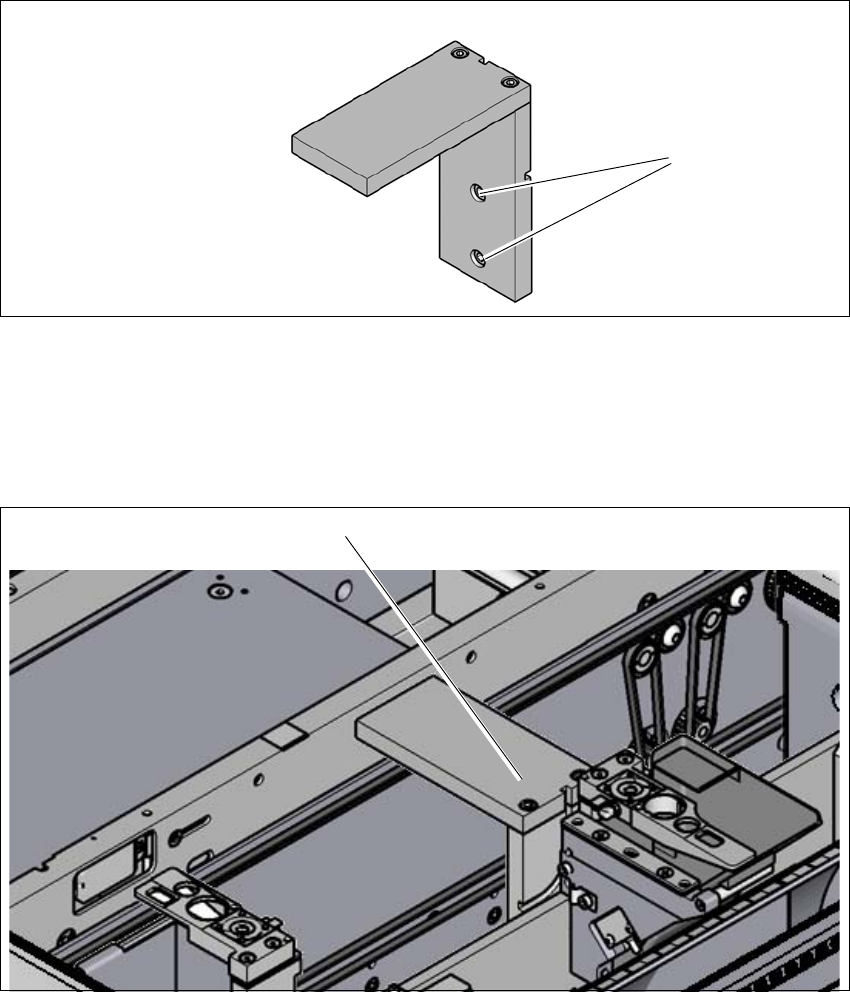

그림 6.2 - 1 컴포넌트 보관소 ( 리젝트 플레이트 )

(1) 고정 스크류

6.2.1 설치 위치

그림 6.2 - 2 리젝트 플레이트 - 설치 위치

(1) 실장기 내 설치 위치

(1)

6 스테이션 익스텐션 사용 설명서 SIPLACE TX

6.2 리젝트 플레이트 소프트웨어 버전 714.0 에서 업데이트 12/2020

286

6.2.2 구성

리젝트 플레이트를 장착했으면 이 플레이트를 구성해야 할 것입니다 .

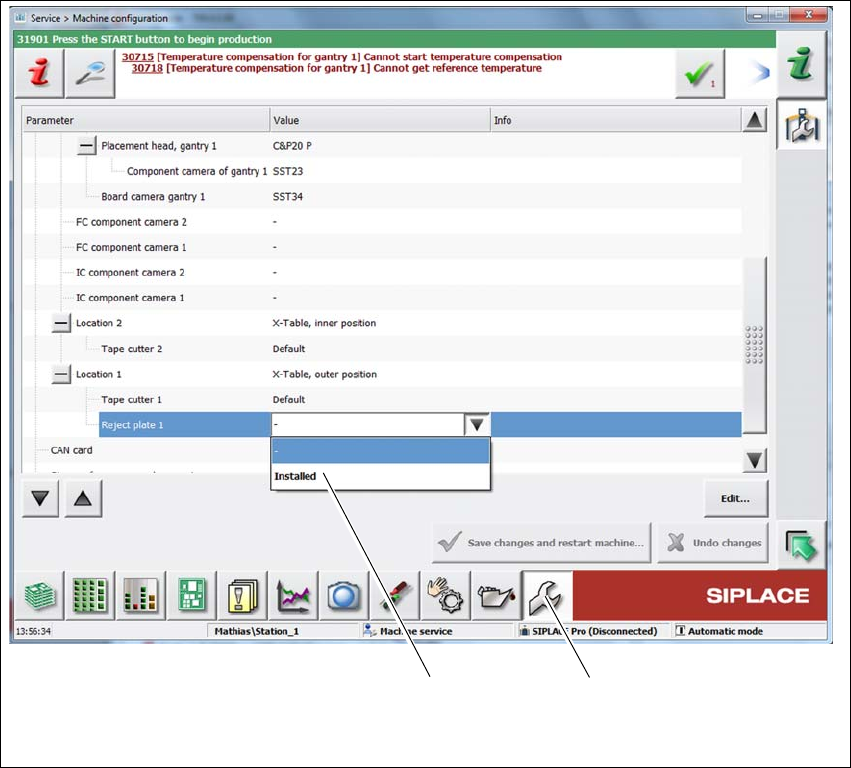

그림 6.2 - 3 구성 - 리젝트 플레이트

 서비스를 선택합니다 (1)

 로케이션을 선택한 다음 리젝트 플레이트 => 설치됨을 선택합니다 (2).

(2) (1)

사용 설명서 SIPLACE TX 6 스테이션 익스텐션

소프트웨어 버전 714.0 에서 업데이트 12/2020 6.3 PCB 바코드 스캐너

287

6.3 PCB 바코드 스캐너

품목 번호 00519882-xx Sick Lector 620 2D 바코드 리더

품목 번호 00588108-xx 2D SIPLACE TX 바코드 리더 어셈블리 키트

6.3.1 설명

PCB 바코드 리더를 사용해 바코드를 자동으로 PCB 에 기록하거나 디코딩할 수 있습니다 . PCB

바코드 스캐너는 첫 번째 실장기의 입력측에 위치한 특수 프레임에 설치됩니다 . 바코드 스트립의

위치에 따라 , PCB 전송 방향과 평행 또는 수직 방향으로 스트립을 읽을 수 있도록 몇 가지 간단한

단계만으로 바코드 스캐너를 부착할 수 있습니다 .

이중 컨베이어를 사용할 때는 4 개의 보드 바코드 리더가 개장될 수 있습니다 . 이 바코드 리더는

컨베이어 레인 모두에서 보드의 상단이나 하단을 스캔할 수 있습니다 .

바코드 리더를 2D 보드 바코드 리더로서 사용할 수 있습니다 . 이 코드 리더는 바코드와 매트릭스

코드를 처리합니다 . 매트릭스 코드는 바코드 라벨에 대한 공간이

충분하지 않을 때 주로 사용됩니다 .

6.4 입력 컨베이어 및 출력 컨베이어 익스텐션

품목 번호 00588311-xx 입력 컨베이어 익스텐션 , SIPLACE TX

품목 번호 00588310-xx 출력 컨베이어 익스텐션 , SIPLACE TX

6.4.1 설명

입력 컨베이어 익스텐션은 바코드 리더 옵션에 필요합니다 .

출력 컨베이어 익스텐션은 JTF-ML 옵션에 필요합니다 . 또한 출력 컨베이어 익스텐션을 JTF-ML

옵션과 관계 없이 장착할 수 있습니다 .
