사용 설명서 SIPLACE TX 6 스테이션 익스텐션
소프트웨어 버전 714.0 에서 업데이트 12/2020 6.6 고정형 카메라
293
6.6.2 고정형 컴포넌트 카메라 P&P, 타입 33 GigE
품목 번호 00588100-xx CPP 헤드용 고정형 카메라 , 타입 33 GigE
6

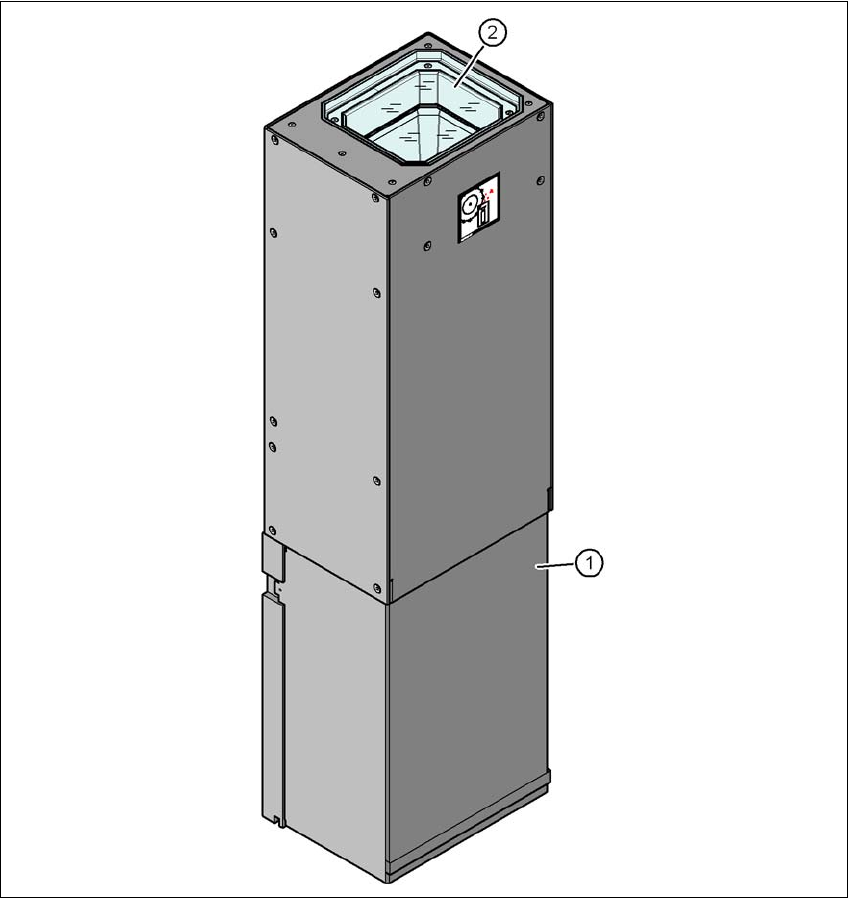

그림 6.6 - 2 고정형 컴포넌트 카메라 P&P 의 디자인 , 타입 33 GigE
(1) 카메라 및 카메라 앰프가 내장되어 있는 카메라 케이스
(2) 유리판 - 아래에 조명 및 렌즈 조절장치
6 스테이션 익스텐션 사용 설명서 SIPLACE TX
6.7 IPC-Hermes-9852 소프트웨어 버전 714.0 에서 업데이트 12/2020
294
6.6.2.1 컴포넌트 트롤리의 이동에 대한
6
6.6.2.2 기술 데이터
6
6.7 IPC-Hermes-9852
IPC-HERMES-9852 는 SMT 라인용 통신 프로토콜이며 IPC SMEMA 인터페이스를 대체할 수
있습니다 . 이 프로토콜을 사용하면 IPC SMEMA 인터페이스를 이용한 이전의 전송보다 더 많은
정보를 전송할 수 있습니다 .
이러한 정보는 예를 들어 다음일 수 있습니다 :
– 독자적인 보드 ID
–바코드
– 컨베이어의 속도 ,
– 보드의 길이 및 폭
– 보드의 두께
– 운반 여유 공간의 높이
–무게
이러한 모든 정보를 중단되지 않고 라인 전체에 전송될 수 있습니다 .
더 상세한 설명에 대해서는 IPC-HERMES-9852 관리자 설명서 ( 품목 번호 [00198615-xx]) 를
참조하십시오 .
경고
충돌 위험 !
실장 헤드를 TwinStar/VHF에서 SpeedStar로 교체할 경우 SpeedStar가 카메라 하우징과
충돌할 수 있습니다 .
TwinStar 용의 고정형 컴포넌트 카메라를 분해합니다 .
실장 헤드를 TwinStar 에서 MultiStar CPP 로 교환할 때 , 고정형 컴포넌트 카메라는
바닥 위치에 끼워져 있습니다 .
컴포넌트 치수 0.5 mm x 0.5mm ~ 55mm x 45mm
컴포넌트 범위 0402, MELF, SO, PLCC, QFP, 전해질 콘덴서 , BGA
최소 리드 피치 0.3mm
최소 리드 폭 0.15mm
최소 볼 피치 0.35mm
최소 볼 지름 0.2mm
시야 영역 65 mm x 50 mm
조명 타입 전면 조광 ( 필요에 따라 6 단계로 프로그램 가능 )
사용 설명서 SIPLACE TX 6 스테이션 익스텐션
소프트웨어 버전 714.0 에서 업데이트 12/2020 6.8 지지 핀
295
6.8 지지 핀
품목 번호 00119680-01 지지 핀
넓은 보드는 일정 조건 하에서 더 이상 원하는 정확도로 컴포넌트를 실장할 수 없도록 실장 중에
편향되는 경향이 있습니다 . 심하게 굽은 PCB 도 실장 정확도를 떨어뜨립니다 . 이 문제는 리프팅
테이블에 핀 지지대를 장착함으로써 손쉽게 해결할 수 있습니다 .
6

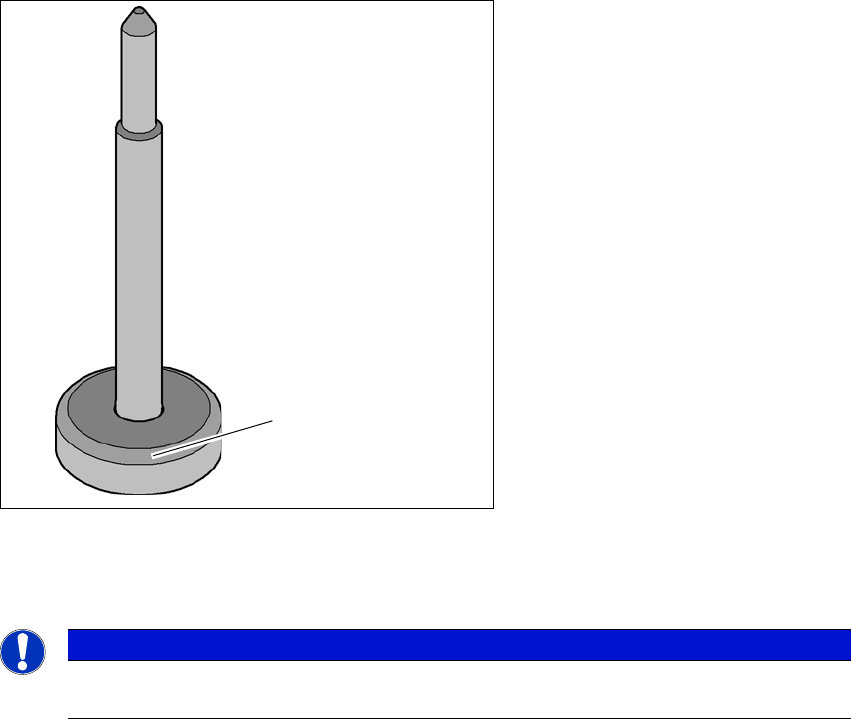

그림 6.8 - 1 지지 핀
(1) 자석 베이스
6
참고
지지 핀이 컨베이어의 측벽에 위치하지 않도록 조치를 취합니다. 이 핀이 측벽에 위치하면
측벽의 프로필이 손상될 수 있습니다 .
(1)
