사용 설명서 SIPLACE TX 7 유지보수 소프트웨어 버전 714.0 에서 업데이트 12/2020 7.1 유지보수 작업 관련 안전 지침 297 7 유지보수 생산 중 SIPLACE 실장기가 항상 적절하게 작동하도록 하려면 실장기에 대한 서비스를 정기적으로 실시해야 합니다 . SIPLACE TX 의 유지보수 설명서에는 각 유지보수 주기에 실행해야 한 유지보수 작업에 대한 권장 사항이 수록되어 …
6 스테이션 익스텐션 사용 설명서 SIPLACE TX
6.9 스마트 핀 서포트 소프트웨어 버전 714.0 에서 업데이트 12/2020
296
6.9 스마트 핀 서포트
품목 번호 03165096-01 그리퍼 유닛 갠트리 1
품목 번호 03164367-01 그리퍼 유닛 갠트리 2
품목 번호 00588322-01 스마트 핀 매거진
품목 번호 03089582-01 지지 핀
스마트 핀 서포트 옵션은 지지핀을 자동으로 리프팅 테이블 위에 놓습니다 . 그리퍼 유닛을
지지핀을 스파트 핀 매거진에서 꺼내 그 핀을 사전에 정의된 위치레 놓는 데 사용됩니다 . 스마트
지지 핀을 놓기 전에 공기를 부드럽게 송풍하여 실장 구역에서 불순물을 제거합니다 . 또한 실장 후
PCB 카메라를 사용하여 지지 핀의 올바른 위치에 있는지를 점검합니다 .
스마트 핀 매거진
최대 5개의 지지 핀을 자동으로 교체할 수 있는, 수납고가 5개인 스마트 핀 매거진 T5가 있습니다.
스마트 핀 매거진 T5 는 로케이션 1 에서 컴포넌트 트롤리에 장착됩니다 . 측면에 장착된 후 헤드에
장착되는 그리퍼 유닛은 헤드의 이동 범위를 제한합니다 . 도달할 수 없는 전환 테이블의 구역을 T5
핀 매거진이 사용하는 것이 가장 좋습니다. 스마트 핀 서포트를 사용하는 경우, 68 x 8mm의 트랙을
이용할 수 있습니다 .
6

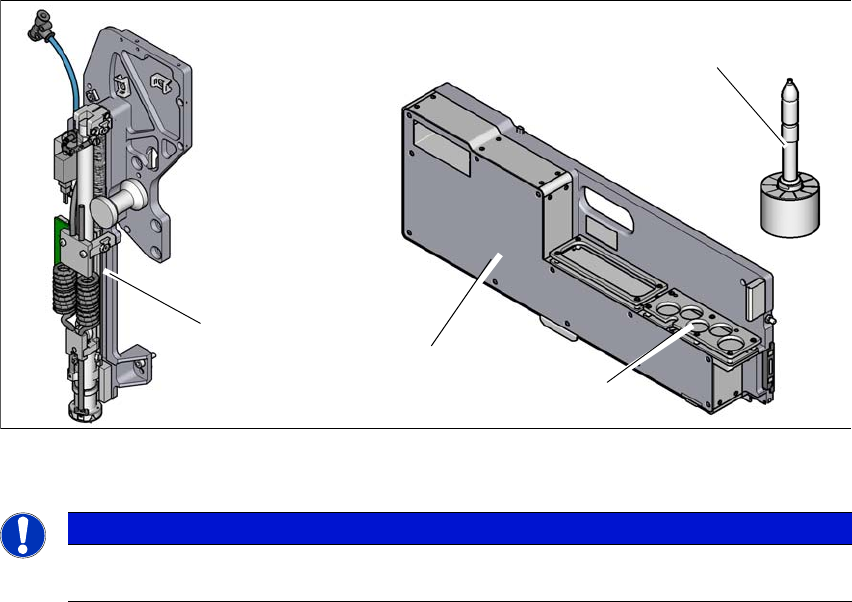

그림 6.9 - 1 스마트 핀 서포트
6
참고
스마트 핀 서포트 옵션에 대한 세부 사항이 필요하면 , " 스마트 핀 서포트 사용자
가이드 "( 독일어 및 영어 ) 를 참조하십시오 [ 품목 번호 00198632-xx].
지지 핀
그리퍼 유닛
수납고
스마트 핀 매거진
사용 설명서 SIPLACE TX 7 유지보수
소프트웨어 버전 714.0 에서 업데이트 12/2020 7.1 유지보수 작업 관련 안전 지침
297
7 유지보수
생산 중 SIPLACE 실장기가 항상 적절하게 작동하도록 하려면 실장기에 대한 서비스를 정기적으로
실시해야 합니다 .
SIPLACE TX 의 유지보수 설명서에는 각 유지보수 주기에 실행해야 한 유지보수 작업에 대한 권장
사항이 수록되어 있습니다 . 각 유지보수 주기에 실행할 작업의 흐름이 정의되어 있습니다 . 이
흐름은 각 유지보수 작업의 " 작업 시간 " 을 최적화하기 위한 효율적인 작업 순서의 개별적 단계를
결합한 것입니다 .
7
유지보수의 작업 흐름
각 유지보수 주기에서 서로 독립적으로 실행될 수 있는 작업 흐름을 네 가지로 구분할 수 있습니다 .
– 작업 흐름 1: 주간 유지보수 작업 .
– 작업 흐름 2: 주간 및 분기간 유지보수 작업의 결합 .
– 작업 흐름 3: 주간 및 반년간 유지보수 작업의 결합 .
– 작업 흐름 4: 주간 및 연간 유지보수 작업의 결합 .
작업 흐름의 기획
유지보수 작업을 진행하는 동안 그 작업을 효율적으로 안내하는 문서(작업 카드)로 각 작업 흐름을
지원합니다 .
개별적인 연간 작업 흐름의 빈도에 대한 예시 :
– 작업 흐름 1: 45 회 / 연간
– 작업 흐름 2: 4 회 / 연간
– 작업 흐름 3: 2 회 / 연간
– 작업 흐름 4: 1 회 / 연간
7.1 유지보수 작업 관련 안전 지침
7
참고
유지보수 작업 카드
모든 유지보수 작업은 해당 작업 카드에 명확한 그림과 함께 상세하게 설명되어 있습니다.
주의
안전 지침을 준수하지 않으면 부상 및 실장기 손상이 발생할 위험이 있습니다 !
어떤 작업이든 작업을 수행할 때는 본 사용 설명서의 단원
2 작동 시 안전
(
35
페이지 ) 에 수록된 안전 지침을 준수하십시오 .
7 유지보수 사용 설명서 SIPLACE TX
7.1 유지보수 작업 관련 안전 지침 소프트웨어 버전 714.0 에서 업데이트 12/2020
298
7
7
7
7
7
경고
화상 위험
가연성 액체 ( 예 : 알코올 ) 를 사용하여 청소 작업을 할 때 화염이나 노출된 광원을
절대로 사용하지 마십시오 .
화염이나 노출된 광원 근처에서 스프레이 캔에 들어있는 윤활제나 세제를 절대로
분무하지 마십시오 .
주의
에탄올
농축된 에탄올을 사용하여 어셈블리를 청소할 때 안전 고글과 안전 장갑을 항상
착용하십시오 .
우발적으로 에탄올이 눈과 접촉하면 즉시 물로 눈을 씻으시시오 .
경고
SIPLACE 청소용 티슈
SIPLACE 청소용 티슈를 삼키면 건강에 유해하며 폐에 손상을 줄 수 있습니다 .
에어로솔 / 연부를 흡입하기 마십시오 .
피부와 접촉하지 않도록 하십시오 . 삼킨 경우 , 토하도록 하지 마십시오 . 즉시 의사의
진료를 받고 의사에게 포장지나 라벨을 보여 주십시오 .
청소용 티슈를 사용할 때는 라텍스 장갑을 착용하십시오 .
주의
재료 안전 데이터 시트 확인
유해한 성분을 취급할 경우 재료 안전 데이터 시트를 확인하십시오 ( 예 : Loctite 241,
에탄올 )!
주의
청소 및 윤활
청소할 때 용제를 사용하지 말고 , 에탄올만 사용하십시오 !
또는 이소프로판올 – IPA 를 사용할 수도 있습니다 .
압축공기를 사용하여 실장기나 모듈 어셈블리의 내부를 청소하는 것은 명시적으로
금지되어 있습니다 .
