2.2.1 실장기에 부착되어 있는 경고 라벨 ( 기본 라벨 )

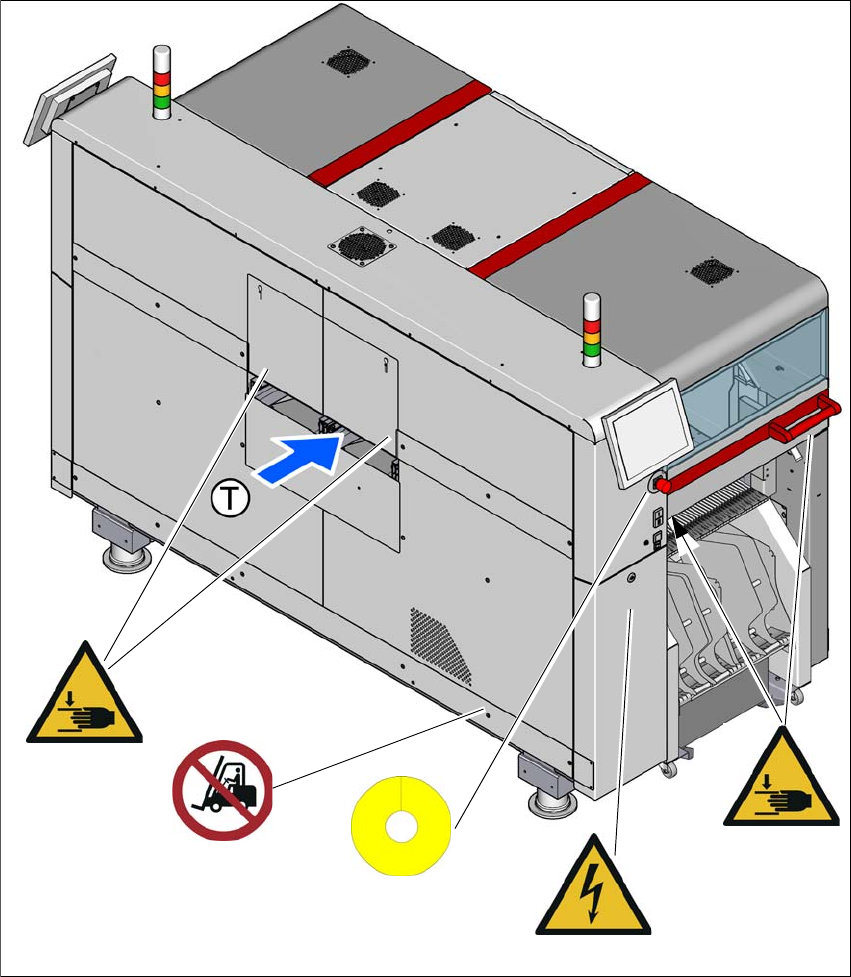

그림 2.2 - 1 경고 라벨 - 로케이션 2( 기본 라벨 )
(1) 경고 - 포크 상승 중 ( 팔레트 트럭 또는 지게차 ) - 여기에 부착
품목 W 002, 품목 번호 03155798-01
품목 W 024, 품목 번호 03155346-01
품목 W 210, 품목 번호 03233439-01
품목 W 012, 품목 번호 03155378-01
품목 W 레이저 등급 2, 품목 번호 03155298-01
(T) PCB 이송 방향
W 024
W 210
W 024
M 002
W 012
(1)
W 레이저 등급 2
2 작동 시 안전 사용 설명서 SIPLACE TX
2.2 경고 라벨 소프트웨어 버전 714.0 에서 업데이트 12/2020
44

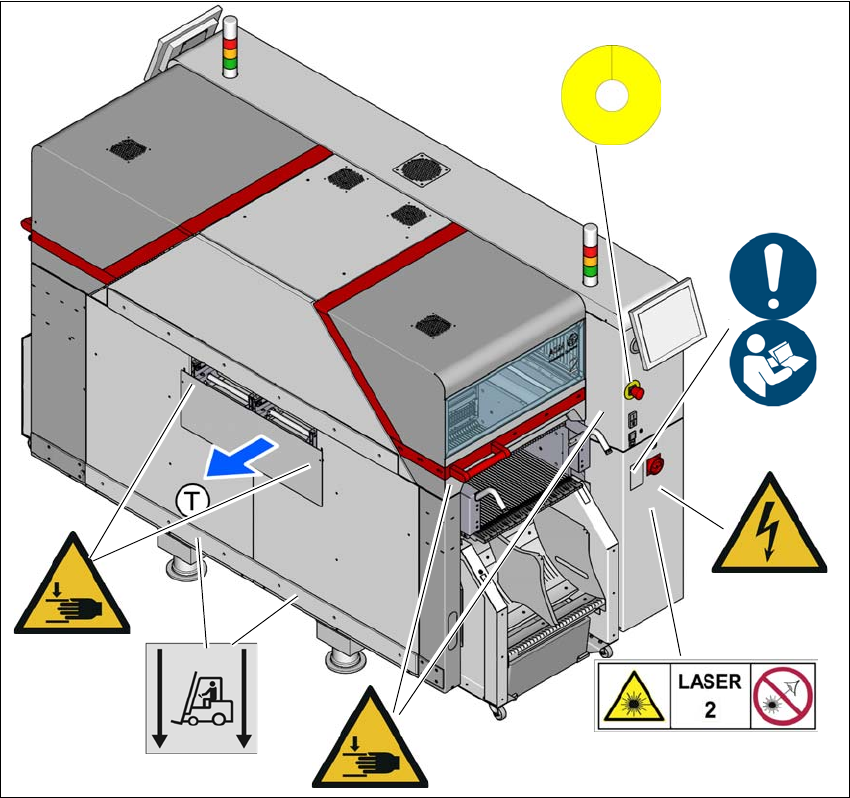

그림 2.2 - 2 경고 라벨 - 로케이션 1( 기본 라벨 )
품목 W 006, 품목 번호 - 03155631-01
품목 W 024, 품목 번호 03155346-01
품목 W 012, 품목 번호 03155378-01
품목 W 210, 품목 번호 03233439-01
(T) PCB 이송 방향
W 210
W 012
P 006
W 024
W 024
사용 설명서 SIPLACE TX 2 작동 시 안전
소프트웨어 버전 714.0 에서 업데이트 12/2020 2.2 경고 라벨
45
그림 2.2 - 3 실장기에 부착된 경고 라벨 ( 표준 라벨 부착 ) - 예시 SIPLACE TX2i 도시
(1) 핸드 가이드 내측에 부착한 경고 스트립
품목 W 006, 품목 번호 - 03155631-01
품목 W 024, 품목 번호 03155346-01
품목 W 012, 품목 번호 03155378-01
(T) 이동 방향
경고 라벨 W 024 는 금속 커버 패널의 안쪽면에 부착되어 있습니다 .
경고 스트립은 핸드 가이드의 내측에 부착되어 있습니다 .
1
W 024
W 012
P 006
P 006
W 024
