사용 설명서 SIPLACE TX 2 작동 시 안전
소프트웨어 버전 714.0 에서 업데이트 12/2020 2.2 경고 라벨
47

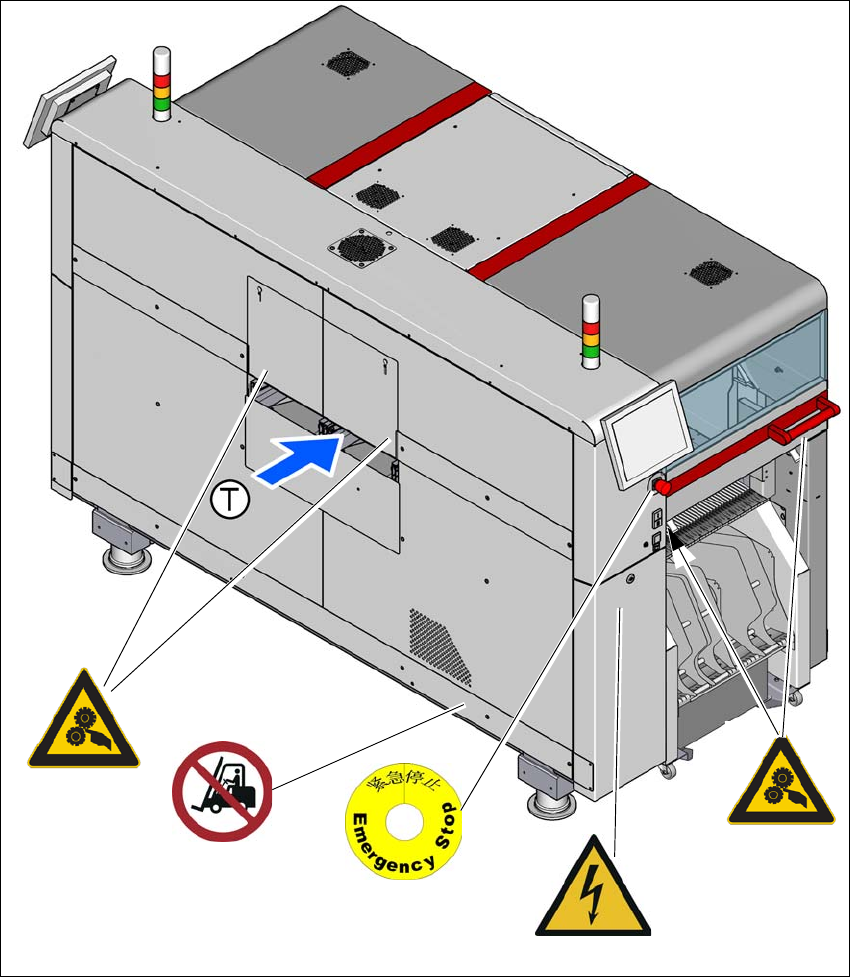

그림 2.2 - 5 경고 라벨 ( 중국용 라벨 ) - 로케이션 1
품목 W 006, 품목 번호 - 03155631-01
품목 W 204-CN, 품목 번호 03149290-01
품목 W 012, 품목 번호 03155378-01
품목 W 209-CN, 품목 번호 03149080 -01
(T) PCB 이송 방향
W 204-CN
W 209-CN
W 012
P 006
W 204-CN
2 작동 시 안전 사용 설명서 SIPLACE TX
2.2 경고 라벨 소프트웨어 버전 714.0 에서 업데이트 12/2020
48

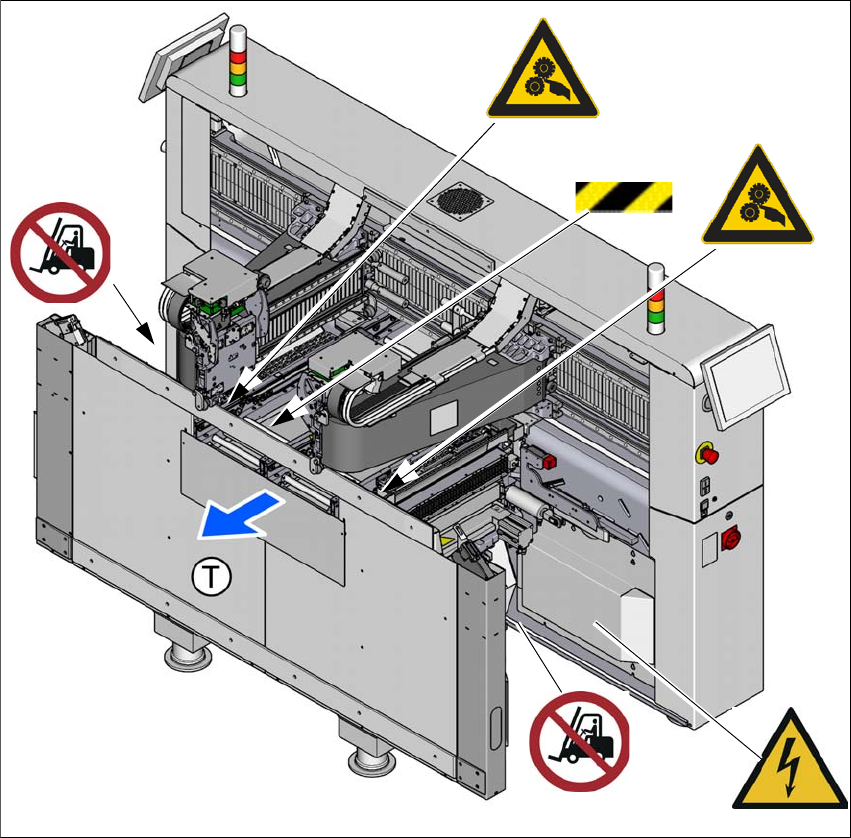

그림 2.2 - 6 실장기 내부에 부착된 경고 라벨 ( 중국용 라벨 , 예시 SIPLACE TX2i 도시 )
(1) 핸드 가이드 내측에 부착한 경고 스트립
품목 W 006, 품목 번호 - 03155631-01
품목 W 204-CN, 품목 번호 03149290-01
품목 W 012, 품목 번호 03155378-01
(T) 이동 방향
경고 라벨 W 204-CN 은 금속 커버 패널의 안쪽면에 부착되어 있습니다 .
경고 스트립은 핸드 가이드의 내측에 부착되어 있습니다 .
1
W 012
P 006
P 006
W 204-CN
W 204-CN
사용 설명서 SIPLACE TX 2 작동 시 안전
소프트웨어 버전 714.0 에서 업데이트 12/2020 2.2 경고 라벨
49
2.2.3 경고 라벨 의미 및 설명
2.2.3.1 정보 표시 M002
2
MW 002, 그림 2.2 - 1, 43 페이지 , 품목 번호 03155798-01 또는
MW 002, 그림 2.2 - 4
, 46 페이지 , 품목 번호 03155798-01
( 실장기 한 대당 수량 : 1)
2.2.3.2 경고 라벨 레이저 등급 2
2
W 레이저 등급 2, 그림 2.2 - 1, 43 페이지 , 품목 번호 03155298-01
( 실장기 한 대당 수량 : 1)
2.2.3.3 경고 라벨 W 024
2
W 024, 그림 2.2 - 1(43 페이지 ), 2.2 - 2(44 페이지 ) 및 2.2 - 3(45 페이지 ), 품목 번호 03155346-01
( 실장기 한 대당 수량 : 8)
2
2
2
2
2
2
2
2
실장기의 안전 작동
실장기의 안전 작동은 전적으로 사용 설명서와 안전 지침을
숙지하고 이를 실행에 옮기는 작업자에게 달려있습니다 .
2
2
2
레이저 방사
레이저 등급 2
IEC 60825-1:2014 에 의거
빔을 들여다보지 마십시오 !
2
2
2
손 부상 경고
여기에 손을 대면 팔이나 손에 부상을 입을 수 있습니다 .
실장기 작동 중에는 실장기 안에 손을 넣지 마십시오 .
인접한 실장기 안쪽으로 손을 넣지 마십시오 .
