사용 설명서 SIPLACE TX 2 작동 시 안전 소프트웨어 버전 714.0 에서 업데이트 12/2020 2.2 경고 라벨 65 2.2.10.3 사용된 테이프 슈트에 부착된 경고 라벨 2 검정색 - 노란색 경고 스트립이 사용된 테이프 슈트에 부착되어 있습니 다 . 항목 1, 그림 2.2 - 13 ( 64 페이지 )( 실장기 한 대당 수량 : 1) 2.2.11 전원 공급장치에 부착된 경고 라벨…
2 작동 시 안전 사용 설명서 SIPLACE TX
2.2 경고 라벨 소프트웨어 버전 714.0 에서 업데이트 12/2020
64
2.2.10.1 사용한 테이프 슈트에 부착된 경고 라벨 W 205
2

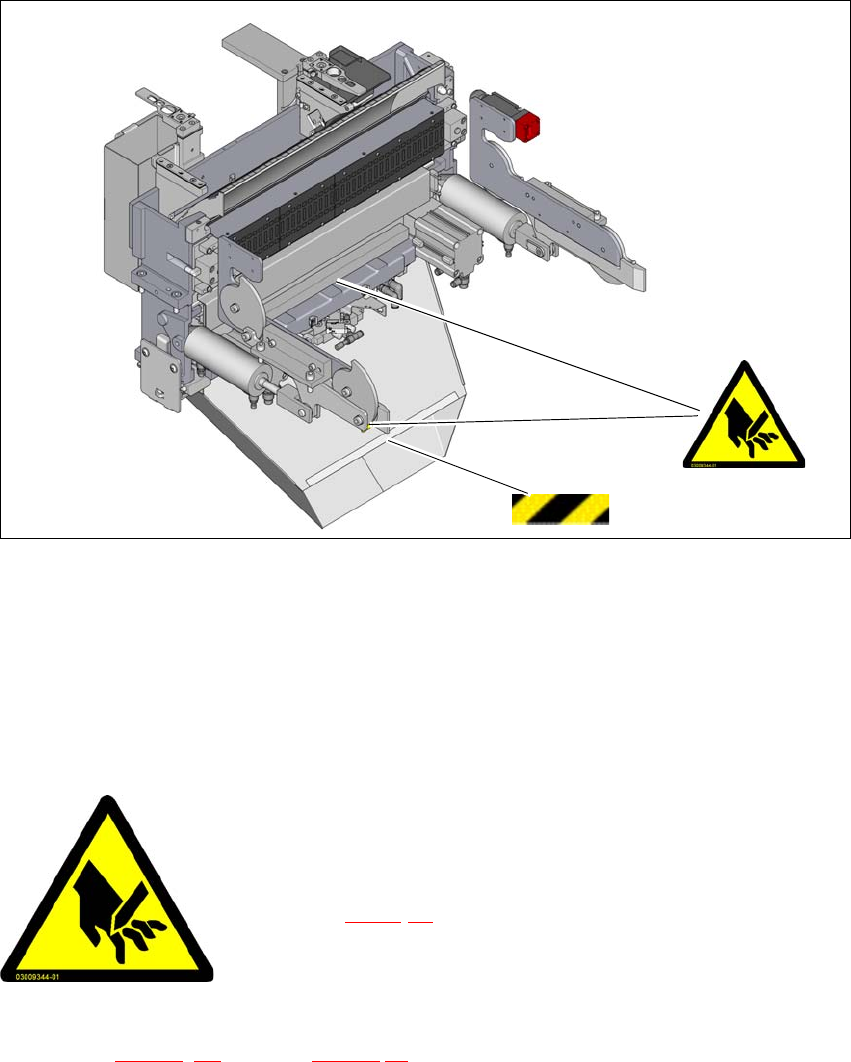

그림 2.2 - 13 사용된 테이프 슈트에 부착된 경고 라벨
품목 W 205, 품목 번호 03009344-01
(1) 경고 표시
2.2.10.2 경고 라벨 W 205
테이프 커터 및 사용된 테이프 슈트 위의 경고 라벨
2
W 205, 그림 2.2 - 12, 63 페이지 및 2.2 - 13,64 페이지 , 품목 번호 03009344-01
( 실장기 한 대당 수량 : 4)
W 205
1
2
2
절상 위험
테이프 커터에서 작업할 때 날카로운 날에 의해 야기된 절상 위험 !
단원 2.2.10(63페이지 )에 수록된 안전 지침을 준수하십시오 .
사용 설명서 SIPLACE TX 2 작동 시 안전
소프트웨어 버전 714.0 에서 업데이트 12/2020 2.2 경고 라벨
65
2.2.10.3 사용된 테이프 슈트에 부착된 경고 라벨
2
검정색 - 노란색 경고 스트립이 사용된 테이프 슈트에 부착되어 있습니다 . 항목 1, 그림 2.2 -
13(64 페이지 )( 실장기 한 대당 수량 : 1)
2.2.11 전원 공급장치에 부착된 경고 라벨
전원 공급장치는 로케이션 2 의 커버 아래에 위치해 있습니다 ( 항목 3, 그림 4.4 - 3, 185 페이지 ).

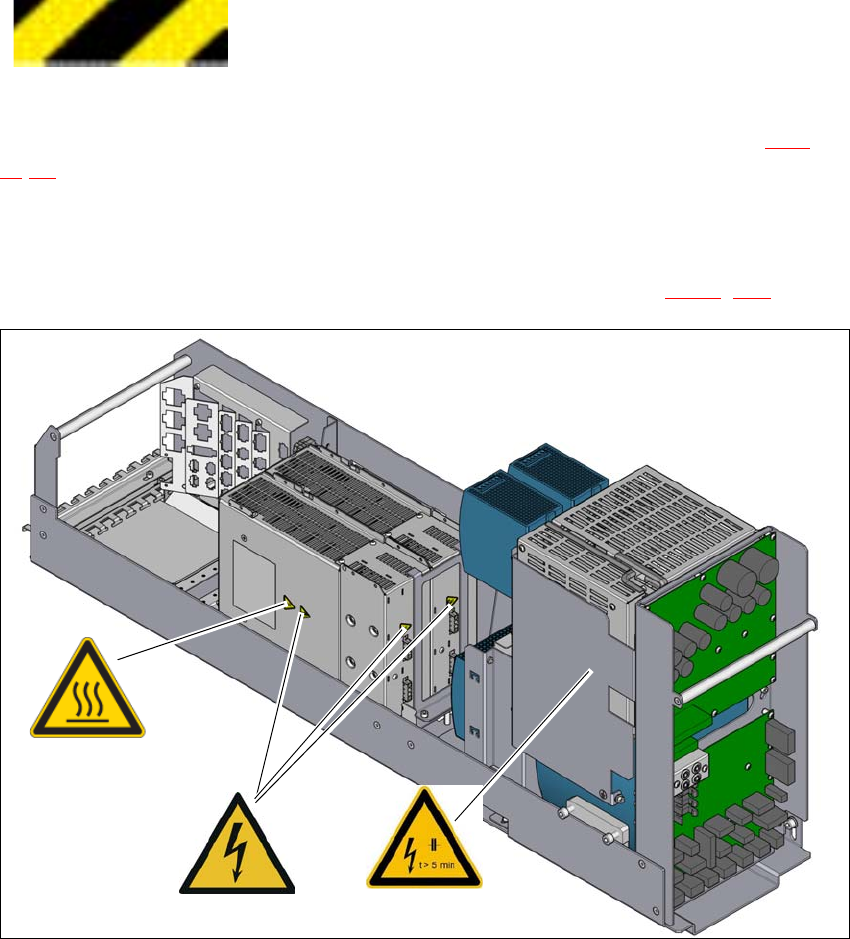

그림 2.2 - 14 전원 공급장치 ( 정면도 ) 에 부착된 경고 라벨
– 품목 W 220, 안전 차단기 (CSB) 덮개 위에 부착
– 품목 W 012, 갠트리 컨트롤 유닛 (MGCU 1 및 MGCU 2) 위에 부착
(1) 갠트리 제어장치 (MGCU 1 및 MGCU 2) 에 부착된 온도 주의 라벨
2
2
2
넓은 영역 전체에서 손 부상 ( 절상 ) 의 위험
여기에 손을 대면 팔이나 손에 부상을 입을 수 있습니다 .
W 220W 012
(1)
2 작동 시 안전 사용 설명서 SIPLACE TX
2.2 경고 라벨 소프트웨어 버전 714.0 에서 업데이트 12/2020
66

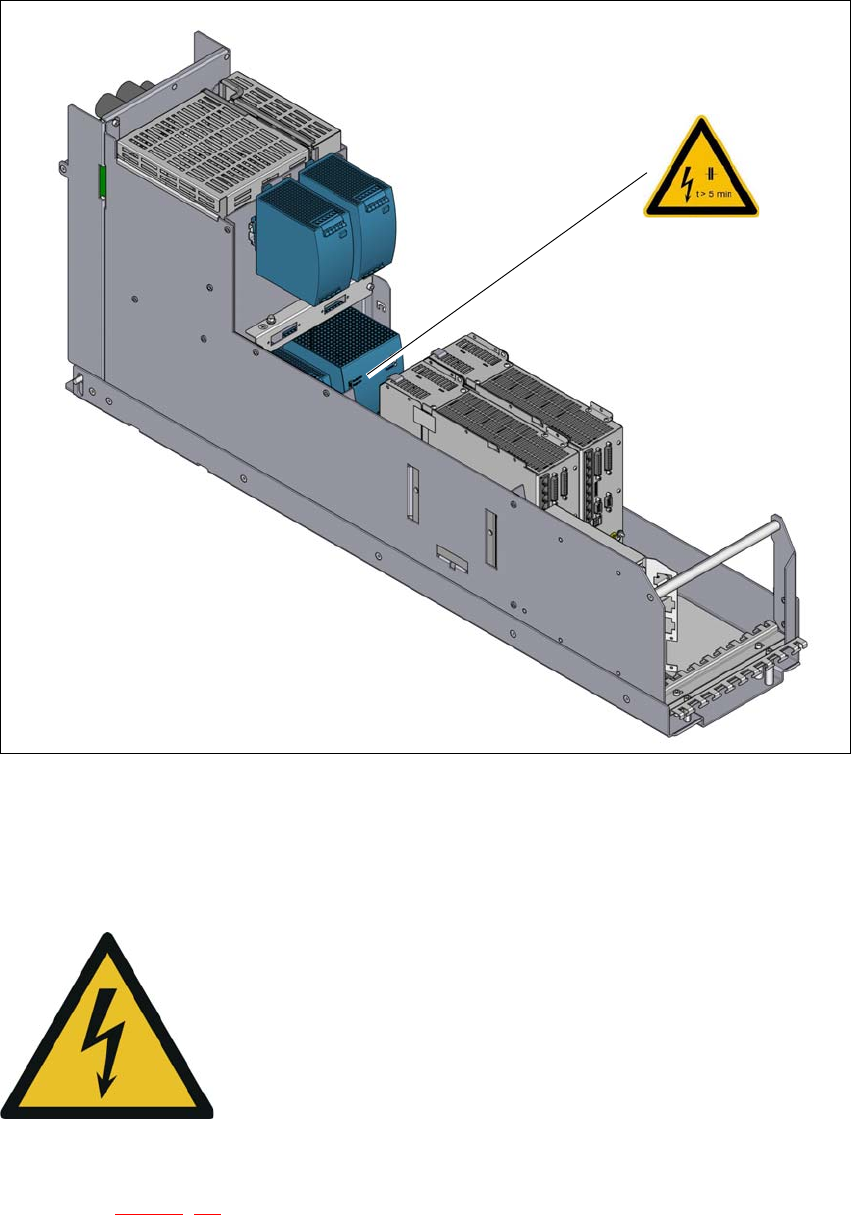

그림 2.2 - 15 전원 공급장치 ( 후면도 ) 에 부착된 경고 라벨
– 전원 공급장치의 AC/DC 컨버터 (160V DC /300V DC) 에 부착된 W 220.
2.2.11.1 경고 라벨 W 012
2
W 012, 그림 2.2 - 14, 65 페이지 , 품목 번호 03009345-01
( 전원 공급장치 한 대당 수량 : 3).
W 220
위험한 전압
라벨이 부착된 부품에는 메인 전원의 플러그가 연결되어 있지
않아도 전류가 흐릅니다 .
덮개를 열기 전에 실장기와 메인 전원의 연결을 분리합니다 .
NAFTA 영역 : 감전 또는 화상 위험 !
