2 작동 시 안전 사용 설명서 SIPLACE TX
2.2 경고 라벨 소프트웨어 버전 714.0 에서 업데이트 12/2020
66
그림 2.2 - 15 전원 공급장치 ( 후면도 ) 에 부착된 경고 라벨
– 전원 공급장치의 AC/DC 컨버터 (160V DC /300V DC) 에 부착된 W 220.
2.2.11.1 경고 라벨 W 012
2
W 012, 그림 2.2 - 14, 65 페이지 , 품목 번호 03009345-01
( 전원 공급장치 한 대당 수량 : 3).
W 220
위험한 전압
라벨이 부착된 부품에는 메인 전원의 플러그가 연결되어 있지
않아도 전류가 흐릅니다 .
덮개를 열기 전에 실장기와 메인 전원의 연결을 분리합니다 .
NAFTA 영역 : 감전 또는 화상 위험 !
사용 설명서 SIPLACE TX 2 작동 시 안전
소프트웨어 버전 714.0 에서 업데이트 12/2020 2.2 경고 라벨
67
2.2.11.2 경고 라벨 W 220
2
W 220, 그림 2.2 - 14, 65 페이지 및 2.2 - 15, 66 페이지 , 품목 번호 03114591-01
( 전원 공급장치 한 대당 수량 : 3).
2.2.11.3 갠트리 제어장치 (MGCU) 에서 발생한 고온
1, 그림 2.2 - 14(65 페이지 ), 온도 라벨 , 품목 번호 03031926-01
( 전원 공급장치 한 대당 수량 : 2).
2
2
메인 전원의 위험한 전압
메인 전원의 스위치를 끄고 콘덴서가 방전될 때까지 5 분간
기다립니다 .
NAFTA 영역 : 감전 또는 화상 위험 !
2
고온으로 인한 화상 위험
갠트리 제어장치 (MGCU) 의 하우징은 연속 작동 중 뜨거워 질 수 있습니다 .
갠트리 제어장치 (MGCU) 를 만질 때는 주의하십시오 .
2 작동 시 안전 사용 설명서 SIPLACE TX
2.2 경고 라벨 소프트웨어 버전 714.0 에서 업데이트 12/2020
68
2.2.12 모듈식 헤드 제어장치 (MHCU) 에서 발생한 고온
1, 그림 2.2 - 16, 온도 라벨 , 품목 번호 03031926-01
( 실장기 한 대당 수량 : 2).
2

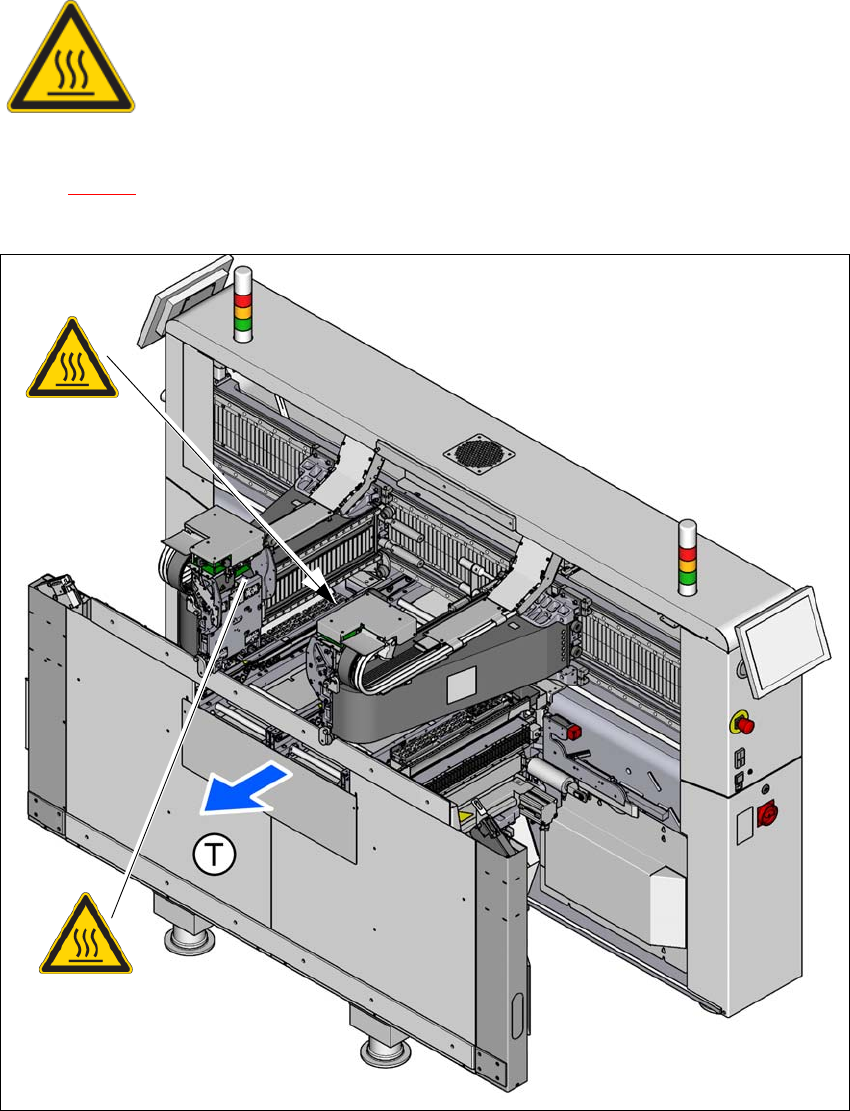

그림 2.2 - 16 모듈식 헤드 제어장치 MHCU) 에 부착된 온도 라벨 - (SIPLACE TX2 의 예가 표시 )
2
고온으로 인한 화상 위험
모듈식 헤드 제어장치 (MHCU) 의 하우징은 연속 작동 중 뜨거워 질 수
있습니다 .
모듈식 헤드 제어장치 (MHCU) 를 만질 때는 주의하십시오 .
(1)
(1)
