사용 설명서 SIPLACE TX 2 작동 시 안전
소프트웨어 버전 714.0 에서 업데이트 12/2020 2.3 카메라 시스템의 등급 분류
71
2.3 카메라 시스템의 등급 분류
2.3.1 실장기 등급 분류
2
2.3.1.1 카메라 시스템의
다음과 같은 모듈은 위험 등급 2 로 분류됩니다 .
2
작동 대기 상태의 실장기는 위험 등급 2 로 분류됩니다 .
위험 등급은 DIN EN 60825-1:2014 에 따라 결정됩니다 .
조립 데이터
SpeedStar 의 컴포넌트 센서 최대 광출력 : < 1mW
파장 : 635nm
MultiStar 의 컴포넌트 센서 최대 광출력 : < 1mW
파장 : 635nm

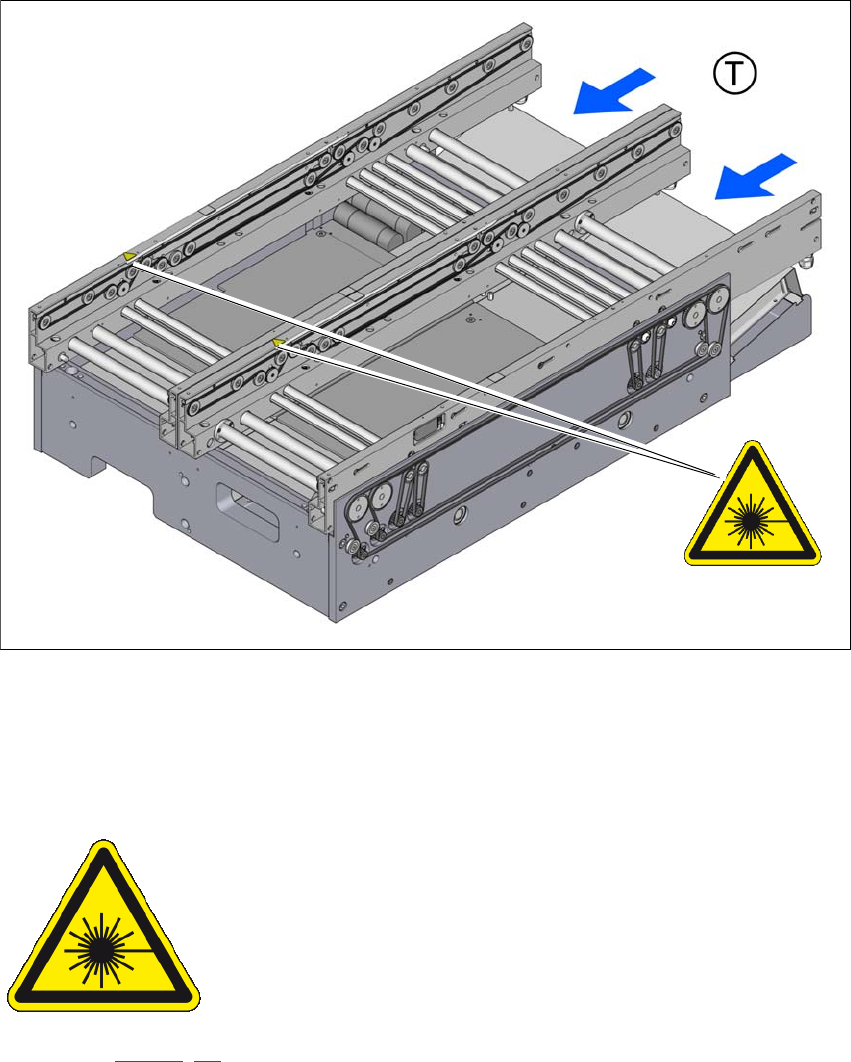

PCB 컨베이어에 장착된 레이저 광배리어 최대 광출력 : < 1mW
파장 : 650nm
2 작동 시 안전 사용 설명서 SIPLACE TX
2.3 카메라 시스템의 등급 분류 소프트웨어 버전 714.0 에서 업데이트 12/2020
72
2.3.2 카메라 시스템의 등급 분류
2.3.2.1 브라이트 LED 가 장착된 카메라 타입 - 위험 그룹 1
브라이트 LED 는 다음 카메라에 고정되어 있습니다 . 이 LED 는 IEC 62741: 에 따라 위험 그룹 1 로
분류되어 있습니다 .
– 컴포넌트 카메라 타입 23, 30, 41 및 45
– 고정식 컴포넌트 카메라 타입 25 및 33
– PCB 카메라 , 타입 54
2
2.3.2.2 블루 LED 가 장착된 카메라 타입 - 위험 그룹 2
울트라 브라이트 블루 LED 는 다음 카메라에 고정되어 있습니다 . 이 LED 는 IEC 62741: 에 따라
위험 그룹 2 로 분류되어 있습니다 .
– 컴포넌트 카메라 , 타입 48
2
2
참고
위험 그룹 1
작동 대기 상태인 카메라의 빔을 바라보지 마십시오 !
2
위험 그룹 2
울트라 브라이트 블루 LED 가 장착된 카메라의 빔은 유해할 수
있습니다 .
작동 대기 상태인 카메라의 빔을 바라보지 마십시오 !
