사용 설명서 SIPLACE TX 2 작동 시 안전 소프트웨어 버전 714.0 에서 업데이트 12/2020 2.4 작동에 관한 안전 지침 73 2.4 작동에 관한 안전 지침 2.4.1 보호 덮개 개폐에 관한 안전 지침 보호 덮개를 두 위치 (45° 또는 60°) 에서 위 로 열 수 있습니다 . 실장기의 보호 덮개를 닫 을 때 부상 의 위험을 피하기 위해 서 작업자는 관련 직원이 보호 덮개를 다…
2 작동 시 안전 사용 설명서 SIPLACE TX
2.3 카메라 시스템의 등급 분류 소프트웨어 버전 714.0 에서 업데이트 12/2020
72
2.3.2 카메라 시스템의 등급 분류
2.3.2.1 브라이트 LED 가 장착된 카메라 타입 - 위험 그룹 1
브라이트 LED 는 다음 카메라에 고정되어 있습니다 . 이 LED 는 IEC 62741: 에 따라 위험 그룹 1 로
분류되어 있습니다 .
– 컴포넌트 카메라 타입 23, 30, 41 및 45
– 고정식 컴포넌트 카메라 타입 25 및 33
– PCB 카메라 , 타입 54
2
2.3.2.2 블루 LED 가 장착된 카메라 타입 - 위험 그룹 2
울트라 브라이트 블루 LED 는 다음 카메라에 고정되어 있습니다 . 이 LED 는 IEC 62741: 에 따라
위험 그룹 2 로 분류되어 있습니다 .
– 컴포넌트 카메라 , 타입 48
2
2
참고
위험 그룹 1
작동 대기 상태인 카메라의 빔을 바라보지 마십시오 !
2
위험 그룹 2
울트라 브라이트 블루 LED 가 장착된 카메라의 빔은 유해할 수
있습니다 .
작동 대기 상태인 카메라의 빔을 바라보지 마십시오 !
사용 설명서 SIPLACE TX 2 작동 시 안전
소프트웨어 버전 714.0 에서 업데이트 12/2020 2.4 작동에 관한 안전 지침
73
2.4 작동에 관한 안전 지침
2.4.1 보호 덮개 개폐에 관한 안전 지침
보호 덮개를 두 위치(45° 또는 60°)에서 위로 열 수 있습니다. 실장기의 보호 덮개를 닫을 때 부상의
위험을 피하기 위해서 작업자는 관련 직원이 보호 덮개를 다룰 때 아래 지침을 항상 준수하도록
지시해야 합니다 .
2
2

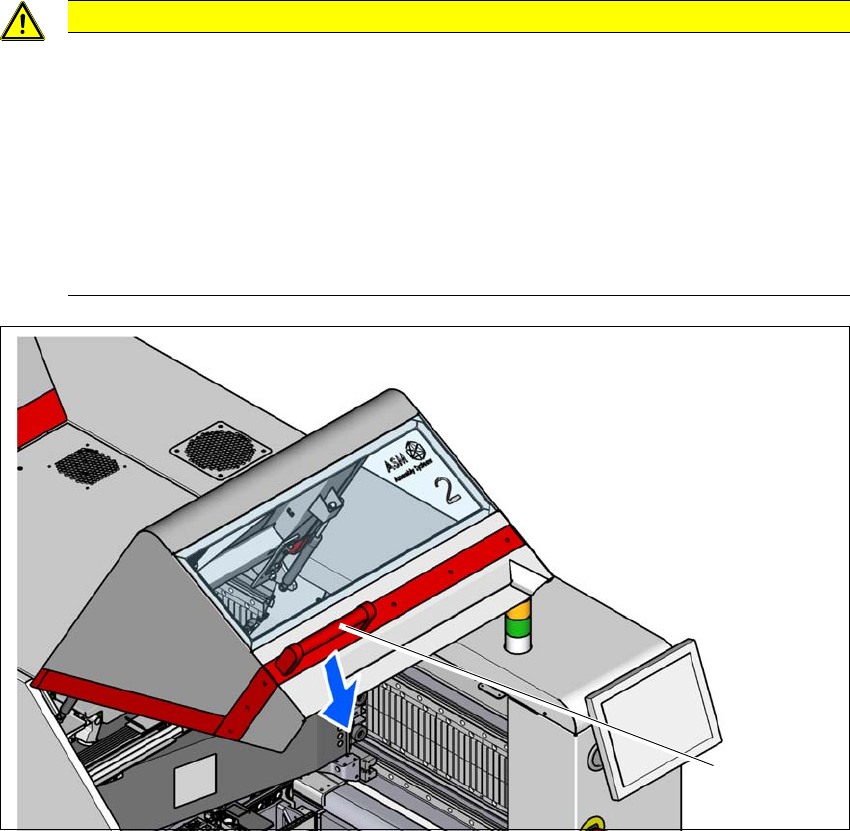

그림 2.4 - 1 보호 덮개 개폐에 관한 안전 지침
(1) 핸들
주의
손의 압착 위험 !
보호 덮개를 올바르게 닫지 않은 경우 손의 압착 위험 .
다음의 지침에 따라 보호 덮개를 닫으십시오 .
보호 덮개를 열거나 닫기 위해서는 항상 손잡이 (1) 을 사용하여 덮개를
잡으십시오 .
닫을 때 보호 덮개와 패널 사이 틈새로 손을 넣지 마십시오 .
보호 덮개를 닫을 때는 보호 덮개가 회전되는 영역에 장애물은 없는지 그리고
다른 사람이 부상 위험에 있지는 않은지 확인하십시오 .
(1)
2 작동 시 안전 사용 설명서 SIPLACE TX
2.4 작동에 관한 안전 지침 소프트웨어 버전 714.0 에서 업데이트 12/2020
74
2.4.2 입력 컨베이어로 보드 수동 삽입
2
보드를 입력 컨베이어로 삽입할 때는 경고 지침을 준수하십시오 .
SC GUI 에 있는 Move Board In 기능을 이용해 보드를 컨베이어로 이동하십시오 .
2.4.3 커패시터 처리에 대한 안전 지침
분말 금속 ( 예 : 탄탈룸 ) 소재를 기반으로 한 콘덴서 처리와 관련된 위험 사항이 있습니다 . 아래와
같은 위험이 존재합니다 .
– 이러한 컴포넌트가 손상된 경우 , 갑작스런 열 증가와 같은 발열성 반응이 일어날 수 있습니다 .
주위 조건이 열악한 경우 정전용량에 따라 이 발열 반응은 손상의 원인이 될 수 있습니다 .
– 이 반응은 이들 컴포넌트가 절단된 경우에 발생할 수 있습니다 .
자신이 다루는 컴포넌트가 영향을 받을 수 있는지 확인하려면 공급업체에 문의하시기 바랍니다 .
극히 드문 경우지만 폐 테이프에서 연무성 화재가 발생할 수 있는 희박한 가능성으로 인해
SIPLACE 실장기의 테이프 커터에 이러한 위험이 있을 수 있습니다 .
다음은 열악한 주변 조건의 예입니다 .
(1) 세트 테이프 사이클을 검사하는 동안 컴포넌트가 테이프 위에 남아있는 경우 ( 작업자가 이
검사 중 컴포넌트를 제거하지 않고 피더 모듈 작업을 진행할 경우에 발생 )
(2) 덮개 호일의 균열 등으로 인해 컴포넌트가 테이프 위에 남아있는 경우
경고
손의 부상 위험 !
보드를 수동으로 입력 컨베이어 안으로 삽입할 때 손이 갠트리에 끼어 갠트리의 금지된
위험 구역 접근으로 인해 부상을 입을 수 있스니다 .
생산을 위해 해제된 실장 라인이나 실장기 안에 보드를 수동으로 놓지 마십시오 .
실장기의 설치 단계 ( 실장기 보정 , 시험 실장 등 ) 에서만 보드의 수동 삽입이
허용됩니다 .
자격을 갖춘 직원만이 보드를 수동으로 삽입해야 합니다 .
입력 및 출력 컨베이어를 덮개로 덮어서 누군가가 손이나 팔로 이러한 영역에 닿지
않도록 하는 책임은 운영 회사에게 있습니다. 모든 업스트림 및 다운스트립 모듈(화면
프린터 , 컨베이어 , 검사 시스템 , 오븐 등 ) 은 이러한 예방 조치를 취해야 합니다 .
