사용 설명서 SIPLACE TX 2 작동 시 안전 소프트웨어 버전 714.0 에서 업데이트 12/2020 2.5 안전 기능 83 2 그림 2.5 - 3 스위치 및 버튼의 위치 - PCB 의 입력측 끝단 ( 로케이션 1) (1) 비상 정지 버튼 (2) 시작 버튼 ( 백색 ) (3) 정지 버튼 ( 검은색 ) (4) 각 로케이션에서 컴포 넌트 트롤리 결합 및 분리를 위한 버튼 (T) PCB 이송 …
2 작동 시 안전 사용 설명서 SIPLACE TX
2.5 안전 기능 소프트웨어 버전 714.0 에서 업데이트 12/2020
82
2.5.2 스위치 및 버튼
2.5.2.1 스위치 및 버튼의 위치
2

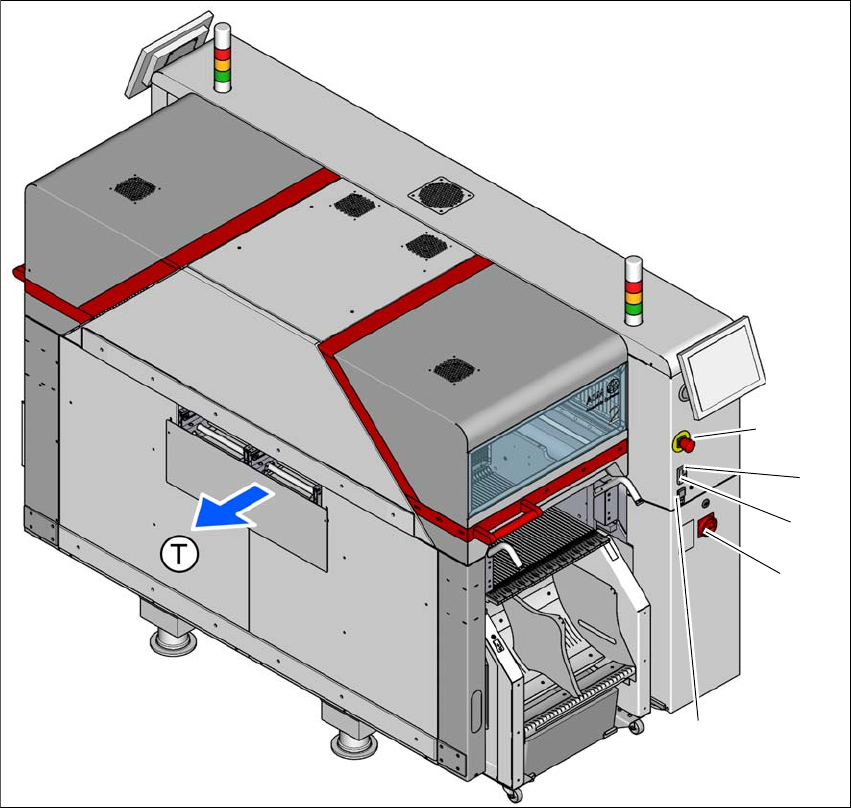

그림 2.5 - 2 스위치 및 버튼의 위치 - PCB 의 출력측 끝단 ( 로케이션 2)
(1) 비상 정지 버튼
(2) 시작 버튼 ( 백색 )
(3) 정지 버튼 ( 검은색 )
(4) 메인 스위치
(5) 각 로케이션에서 컴포넌트 트롤리 결합 및 분리를 위한 버튼
(T) PCB 이송 방향
(3)
(1)
(4)
(2)
(5)
사용 설명서 SIPLACE TX 2 작동 시 안전
소프트웨어 버전 714.0 에서 업데이트 12/2020 2.5 안전 기능
83
2
그림 2.5 - 3 스위치 및 버튼의 위치 - PCB 의 입력측 끝단 ( 로케이션 1)
(1) 비상 정지 버튼
(2) 시작 버튼 ( 백색 )
(3) 정지 버튼 ( 검은색 )
(4) 각 로케이션에서 컴포넌트 트롤리 결합 및 분리를 위한 버튼
(T) PCB 이송 방향
(3)
(1)
(4)
(2)
2 작동 시 안전 사용 설명서 SIPLACE TX
2.5 안전 기능 소프트웨어 버전 714.0 에서 업데이트 12/2020
84
2.5.2.2 실장기 위치 스위치의 위치
2
그림 2.5 - 4 위치 스위치의 위치
(1) 위치 스위치 , 로케이션 1
(2) COT 인서트 ( 로케이션 1) 용 보호 스위치
(3) COT 인서트 ( 로케이션 2) 용 보호 스위치
(4) 위치 스위치 , 로케이션 2
실장기가 작동하는 동안 보호 덮개는 기계적으로 잠깁니다 . 정지 버튼을 일단 누른 후에만 보호
덮개를 열 수 있습니다 .
(4)
(1)
(3)
(2)
