사용 설명서 SIPLACE TX 2 작동 시 안전
소프트웨어 버전 714.0 에서 업데이트 12/2020 2.5 안전 기능
83
2

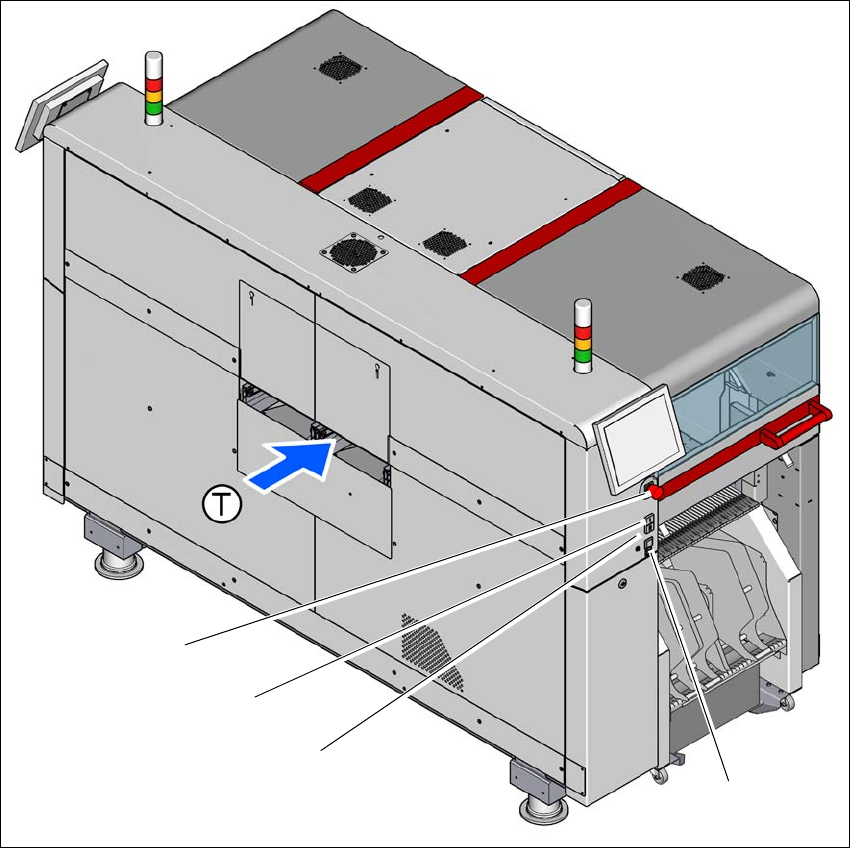

그림 2.5 - 3 스위치 및 버튼의 위치 - PCB 의 입력측 끝단 ( 로케이션 1)
(1) 비상 정지 버튼
(2) 시작 버튼 ( 백색 )
(3) 정지 버튼 ( 검은색 )
(4) 각 로케이션에서 컴포넌트 트롤리 결합 및 분리를 위한 버튼
(T) PCB 이송 방향
(3)
(1)
(4)
(2)
2 작동 시 안전 사용 설명서 SIPLACE TX
2.5 안전 기능 소프트웨어 버전 714.0 에서 업데이트 12/2020
84
2.5.2.2 실장기 위치 스위치의 위치
2

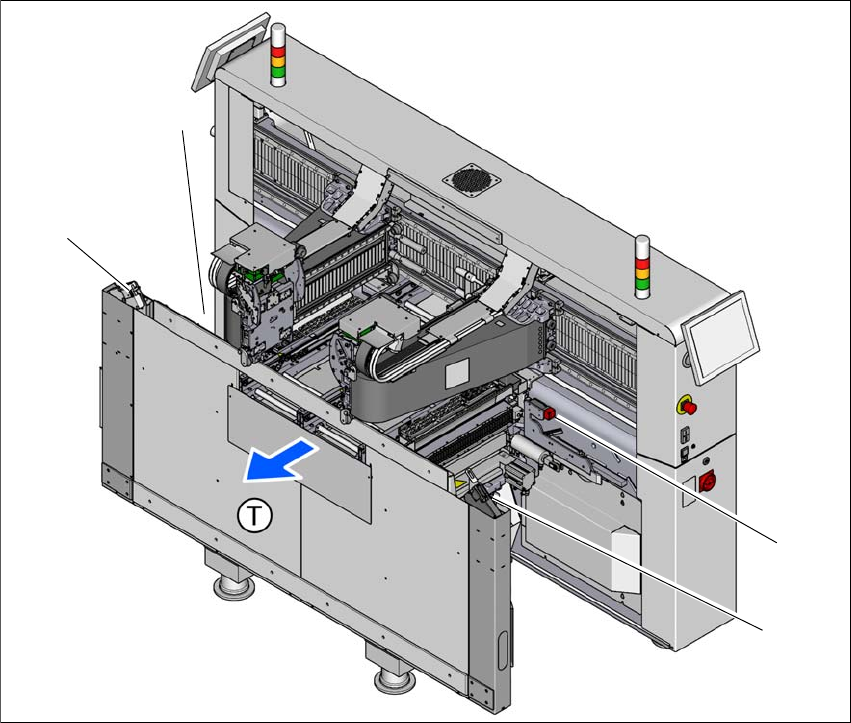

그림 2.5 - 4 위치 스위치의 위치
(1) 위치 스위치 , 로케이션 1
(2) COT 인서트 ( 로케이션 1) 용 보호 스위치
(3) COT 인서트 ( 로케이션 2) 용 보호 스위치
(4) 위치 스위치 , 로케이션 2
실장기가 작동하는 동안 보호 덮개는 기계적으로 잠깁니다 . 정지 버튼을 일단 누른 후에만 보호
덮개를 열 수 있습니다 .
(4)
(1)
(3)
(2)
사용 설명서 SIPLACE TX 2 작동 시 안전
소프트웨어 버전 714.0 에서 업데이트 12/2020 2.5 안전 기능
85
2.5.2.3 기능 설명
OFF 위치의 메인 스위치 ( 항목 1, 그림
2.5 - 2, 82 페이지 ) 2
주전원 스위치를 끄면 전원 공급장치와의 3 상 L1, L2, L3 가 분리됩니다 .
전원 공급장치에서 에너지 저장 장치를 사용함으로 인해 , 메인 스위치를 끄고 주전원
공급장치에서 분리된 후에도 전원 공급장치의 부품에 높은 전압이 약 5 분 동안 계속 걸려
있습니다 .
2
2
ON 위치의 메인 스위치 2
메인 스위치가 ON 으로 전환되면 주전원의 전압이 전원 공급장치에 연결되고 모든 AC/DC
컨버터가 이에 반응합니다 .
제어 컴퓨터가 시작되고 전원장치의 모든 전력을 내부에서 이용할 수 있을 것입니다 . 갠트리
축용의 중간 회로 전압(300V-)과 스타 축용의 중간 회로 전압(160V-)및 컨베이어 드라이브용 전원
공급장치 전압도 안전을 위해 시작 버튼을 통해 연결되어 있습니다 .
위험
따라서 이 실장기를 올바르지 않은 방법으로 취급하면 사망이나 심각한 부상 또는 장비의
심각한 손상이 발생할 수 있습니다 .
다음 컴포넌트들은 주전원 스위치가 꺼져 있는 동안에도 치명적인 전압이 흐를 수
있습니다 .
– Q1 메인 전원 스위치의 케이블 연결 단자 L1, L2, 및 L3
– 케이블 연결 단자 X2, X10, X300, F1 및 파워팩 PS5
– EMC 필터에서 나온 잔류 전압이 전원 공급장치의 플러그에서 방전될 때까지는 최고
2 초 걸릴 수 있습니다 .
– 메인 전원 스위치가 꺼져있는 경우에도 전기가 여전히 흐르는 모든 개별 와이어의
색상은 주황색입니다 .
적용 가능한 사고 예방법과 DIN 규정 ( 특히 EN 60204, 1 부 또는 IEC 60204, 1 부 ) 및
해당 국가의 적용 가능 규정을 항상 준수하십시오 .
전원 공급장치 위의 안전 도어는 교육을 받고 적절한 자격을 갖춘 직원만 열 수
있도록 해야 합니다 .
위험
전원 공급장치에서 에너지 저장 장치를 사용함으로 인해 , 메인 스위치를 끄고 주전원
공급장치에서 분리된 후에도 전원 공급장치의 부품에 높은 전압이 약 5 분 동안 계속 걸려
있습니다 .
