사용 설명서 SIPLACE TX 2 작동 시 안전 소프트웨어 버전 714.0 에서 업데이트 12/2020 2.5 안전 기능 87 로케이션 1 과 2 의 위치 스 위치 ( 항목 1 및 4, 그 림 2.5 - 4 , 84 페이지 ) 2 이 위치 스위치는 보호 덮개의 개폐 여부를 확인합니다 . 보호 덮개가 열린 경우 , 보호 덮개의 위치 스위치가 안전 차단기를 작동합니다 ( 잠금 ). 개별적 컴포…
2 작동 시 안전 사용 설명서 SIPLACE TX
2.5 안전 기능 소프트웨어 버전 714.0 에서 업데이트 12/2020
86
정지 버튼 ( 항목 1, 그림 2.5 - 2, 82 페이지 및 항목 1, 그림 2.5 - 3, 83 페이지 ) 2
주전원 스위치를 켜고 제어 프로그램이 시작된 후 실장 작업을 위해 실장기를 시작할 수 있도록
시작 버튼을 누르라는 메시지가 나타날 것입니다 . 보호 덮개를 열거나 비상정지 버튼을 누른 후
실장기를 사용하여 실장 작동을 다시 시작하고자 하면 동일한 메시지가 나타날 것입니다 .
최소한 200ms, 최대 1500ms 동안 시작 버튼을 누른 다음 버튼에서 손을 떼십시오 . 버튼에서
손을 떼면 실장기가 켜질 것이며 보호 덮개는 계속 기계적으로 닫힌 상태를 유지할 것입니다 .
정지 버튼 , 검은색 ( 항목 2, 그림 2.5 - 2, 82 페이지 및 항목 2, 그림 2.5 - 3, 83 페이지 ) 2
이 버튼은 실장기를 정지시킬 때 사용합니다 . 보호 덮개 로크에 있는 기계적 잠금장치를 풀고 그
덮개를 열 수 있습니다 .
컴포넌트 카운터 2
실장된 컴포넌트의 수 ( 컴포넌트 카운터 ) 는 스테이션 소프트웨어에서 읽을 수 있습니다 . 자세한
내용은 온라인 도움말을 참조하십시오 .
강제 잠금 기능이 있는 비상 정지 버튼 ( 항목 3, 그림 2.5 - 2, 82 페이지 및 항목 3, 그림 2.5 - 3, 83 페이지 )2
EMERGENCY STOP 버튼은 빨간색이며 이 버튼을 누르면 전원 버튼이 ON 상태에서 시스템을
정지시킵니다 . EMERGENCY STOP( 비상정지 ) 버튼을 누르면 EMERGENCY STOP 회로의
스위칭 접점이 개방되고 안전 차단기(CBS)가 작동합니다. 갠트리 축의 중간회로 전압(300VDC)과
스타 축의 중간회로 전압 (160VDC) 이 차단됩니다 . DP 축 및 Z 축의 서보 앰프에는 계속해서
42VDC 가 공급됩니다 . EMERGENCY STOP( 비상 정지 ) 버튼의 시그널링 접점이 열리고
"EMERGENCY STOP pressed" 메시지가 화면에 나타납니다 . 다음 모듈이 비활성화됩니다 .
– PCB 컨베이어
– PCB 클램핑 장치
– 폭 조절장치
–PCB 스토퍼
– 빈 테이프 커터용 압축공기 공급장치
2
참고
실장 작업이 중단될 것이며 , 실장기가 다시 올바르게 작동하면 그 작업을 계속하거나
취소할 수 있습니다 .
사용 설명서 SIPLACE TX 2 작동 시 안전
소프트웨어 버전 714.0 에서 업데이트 12/2020 2.5 안전 기능
87
로케이션 1 과 2 의 위치 스위치 ( 항목 1 및 4, 그림 2.5 - 4, 84 페이지 ) 2
이 위치 스위치는 보호 덮개의 개폐 여부를 확인합니다 . 보호 덮개가 열린 경우 , 보호 덮개의 위치
스위치가 안전 차단기를 작동합니다 ( 잠금 ). 개별적 컴포넌트를 비활성화하든지 또는 계속 활성화
상태로 둘 수 있습니다 ( 그림 2.5 - 6
, 90 페이지 ). 실장기가 작동하는 동안 보호 덮개는 기계적으로
잠깁니다 . 정지 버튼을 일단 누른 후에만 보호 덮개를 열 수 있습니다 .
로케이션 1 과 2 의 COT 인서트용 보호 덮개 스위치 ( 항목 2 및 3, 그림 2.5 - 4, 84 페이지 ) 2
이 위치 스위치는 컴포넌트 트롤리가 COT 인서트에 도킹되어 있는지를 점검합니다 . 컴포넌트
트롤리가 도킹되지 않은 경우 , COT 인서트의 위치 스위치가 안전 차단기를 작동합니다 ( 잠김 ).
2.5.3 안전 차단기 (CSB)
2
2

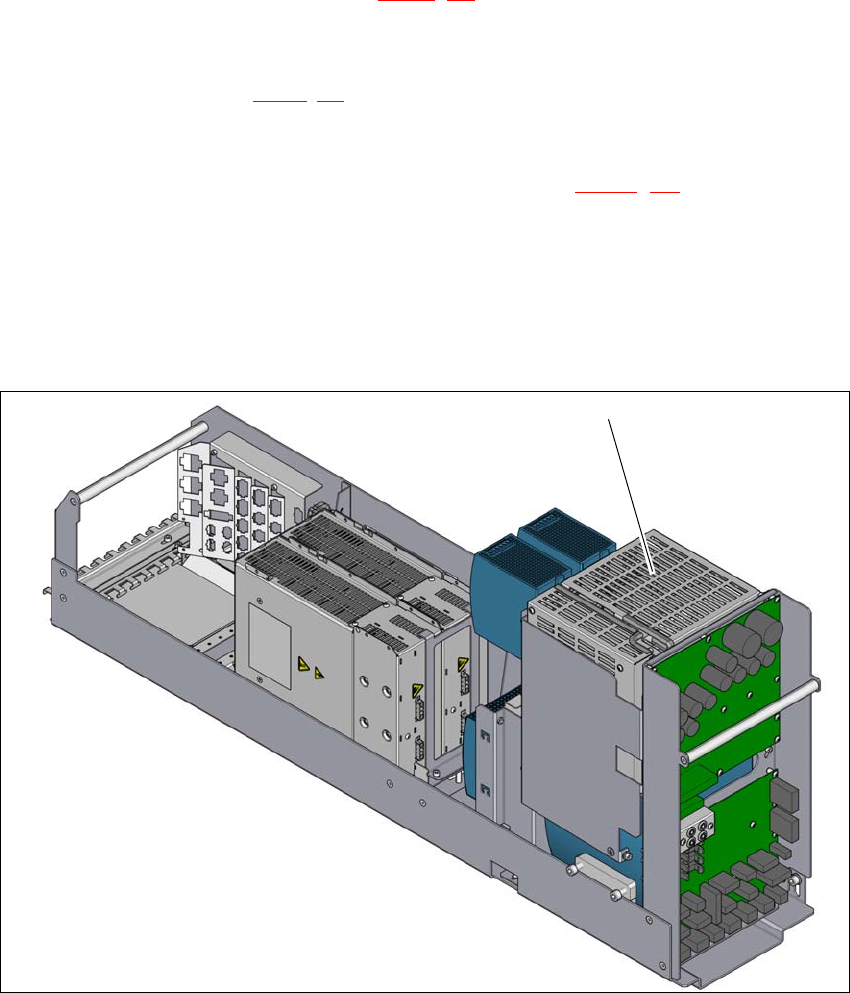

그림 2.5 - 5 안전 차단기 (CSB) 의 위치
2
(1) 안전 차단기 (CSB)
(1)
2 작동 시 안전 사용 설명서 SIPLACE TX
2.5 안전 기능 소프트웨어 버전 714.0 에서 업데이트 12/2020
88
안전 차단기 (CSB) ( 항목 1, 그림 2.5 - 5, 87 페이지 ) 2
안전 차단기 (CSB) 는 전원 공급장치 내에 위치하고 있습니다 . 이 차단기를 보호 기능을
모니터링하는 데 사용되며 , 높은 전압이나 동작을 점검합니다 .
2
안전 차단기 (CBS) 를 작동시키려면 아래의 세 가지 조건을 만족시켜야 합니다 .
– 모든 보호 기능과 비상 정지 버튼이 해제되어 있어야 합니다 .
– 시작 버튼을 눌러야 합니다 .
– "software release" 또는 "Control ON" 신호가 제어 소프트웨에 의해 출력되어야 합니다 .
서비스 소켓 ( 장비 번호가 TB070G 보다 높은 경우에만 설치되어 있음 ) 2
서비스 소켓은 장비 번호가 TB070G 보다 높은 SIPLACE TX 에만 설치되어 있습니다 .
2
위험
안전 차단기 (CSB) 커버 아래의 치명적인 전압 !
커버 아래에는 실장기를 끄고 주전원의 플러그를 뽑은 경우에도 치명적인 전압이 여전히
걸려 있을 수 있는 컴포넌트가 있습니다 . 주전원의 플러그를 뽑은 후 콘덴서가 방전될
때까지 5 분간 기다리십시오 .
절대로 커버를 열지 마십시오 .
ASM Assembly Systems GmbH&Co.KG 의 서비스 엔지니어 또는 ASM 에서 교육을
이수한 장비 소유자의 서비스 엔지니어만이 전원 공급장치와 안전 차단기 (CBS) 에서
작업할 수 있습니다 .
참고
– 중립 도체가 있고 또 연결되어 있는 네트워크에서만 서비스 소켓을 이용할 수
있습니다 .
– 교육을 받은 서비스 기사만이 서비스 소켓을 사용해야 합니다 .
– 적절한 전압 범위를 가지고 있는 서비스 장비의 연결부와 서비스 소켓에 적합한
플러그에만 사용할 수 있습니다 .
– L 과 N 사이에서 사용할 수 있는 전압을 설치 장소의 메인 전원장치에 따라 다릅니다 .
– 설치 지역의 관련 규정을 준수하십시오 ! 설치된 서비스 소켓이 해당 지역의 규정을
충족시키지 않는 경우, 서비스 소켓을 사용해서는 안 되며 완전히 작동하지 못하도록
해야 합니다 !
