사용 설명서 SIPLACE TX 2 작동 시 안전 소프트웨어 버전 714.0 에서 업데이트 12/2020 2.5 안전 기능 91 2.5.3.2 비상 정지 작동 문제가 발생하면 비 상 정지 버튼을 눌 러 SIPLACE TX 를 멈출 수 있습니다 . 비상 정지 기 능은 다음과 같 은 경우 작동합니다 . – 실장기에 있는 두 개의 비상 정지 버튼 중 하나를 누를 경우 이 경우 안전 차단기가 작동되…
2 작동 시 안전 사용 설명서 SIPLACE TX
2.5 안전 기능 소프트웨어 버전 714.0 에서 업데이트 12/2020
90
2
그림 2.5 - 6 비상 정지 루프
시작 버튼을 눌렀습니까 ?
아니오
예
아니오
예
아니오
2
액티브
안전 차단기 아니 오
전압
Y 축 0V
X 축 0V
스타 축 0V
DP 축 42V-
Z 축 (C&P, TH) 42V-
Z 축 (CPP) 0V-
액티브
PCB 컨베이어 아니 오
리프팅 테이블 아니 오
PCB 클램핑 장치아니 오
폭 조절장치 아니 오
테이프 커터 아니 오
COT 인서트 예
비상 정지 버튼
눌렀습니까 ?
- 보호 커버가 열려
있습니까 ?
컴포넌트 트롤리의 위치
스위치가 중단되었습니까 ?
2
액티브
안전 차단기 예
전압
Y 축 300V-
X 축 300V-
스타 축 160V-
DP 축 42V-
Z 축 (C&P, TH) 42V-
Z 축 (CPP) 160V-
액티브
PCB 컨베이어 예
리프팅 테이블 예
PCB 클램핑 장치 예
폭 조절장치 예
테이프 커터 예
COT 인서트 예
예
예
압축공기가
최소 0.5MPa
(5.0bar) 입니까 ?
예
사용 설명서 SIPLACE TX 2 작동 시 안전
소프트웨어 버전 714.0 에서 업데이트 12/2020 2.5 안전 기능
91
2.5.3.2 비상 정지 작동
문제가 발생하면 비상 정지 버튼을 눌러 SIPLACE TX 를 멈출 수 있습니다 .
비상 정지 기능은 다음과 같은 경우 작동합니다 .
– 실장기에 있는 두 개의 비상 정지 버튼 중 하나를 누를 경우
이 경우 안전 차단기가 작동되고 전원 접촉기가 100ms 또는 500ms 내에 꺼집니다 ( 정지 카테고리
1, 작동 해제 시간 동안 전원 공급이 중단되는 제어된 차단 조치 ).
2.5.3.3 비상 정지 기능 초기화
비상 정지 기능을 초기화하려면 비상 정지 버튼의 잠금을 해제해야 합니다 .
비상 정지 버튼이 작동된 이유를 확인하십시오 .
원인을 제거하십시오 .
관련 비상 정지 버튼의 잠금을 해제하십시오 .
2.5.3.4 잠금 장치 초기화
열린 보호 덮개를 닫으십시오 .
2.5.3.5 잠금 장치 작동
보호 덮개를 여십시오 .
2 작동 시 안전 사용 설명서 SIPLACE TX
2.5 안전 기능 소프트웨어 버전 714.0 에서 업데이트 12/2020
92
2.5.4 더미 피더가 장착된 로케이션에 있는 핸드 가드
2

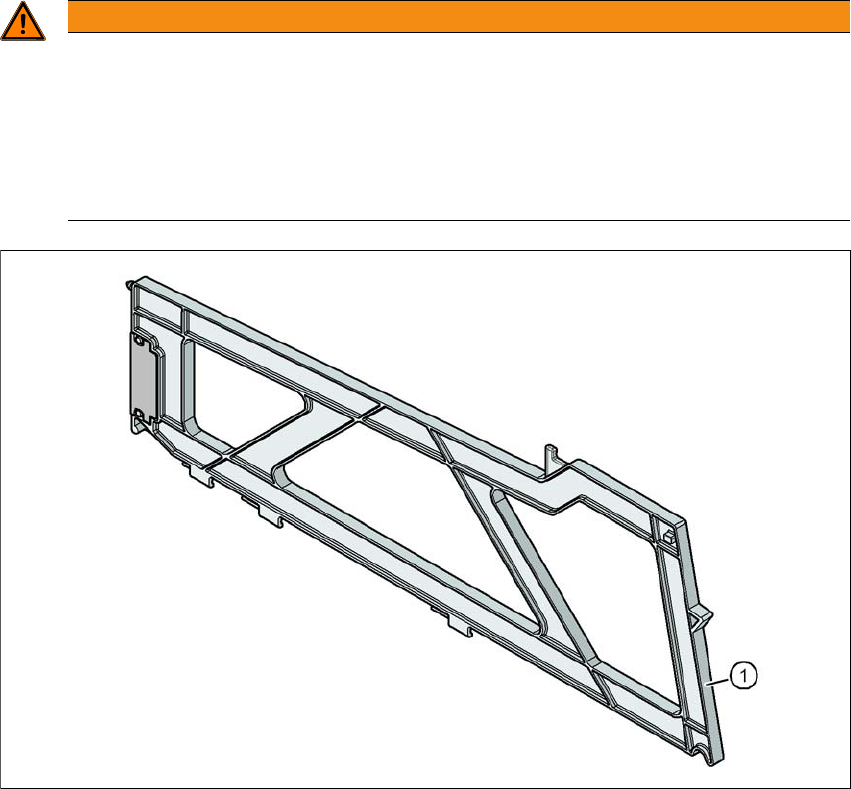

그림 2.5 - 7 컴포넌트 트롤리 로케이션에 있는 핸드 가드
2
(1) 더미 피더 SIPLACE X, 품목 번호 00141226-xx
경고
작동상
두 번째 로케이션마다 장착함에 의한 작동상의 안전 !
SIPLACE X 시리즈 S 에 있는 컴포넌트 트롤리의 작동상의 안전은 취소한 두 번째의 빈
로케이션마다 피더 모듈이나 핸드 가드 ( 더미 피더 ) 를 장착할 때 확보됩니다 .
두 번째 빈 로케이션마다 핸드 가드 ( 더미 피더 ) 를 삽입하십시오 .
와플 팩 트레이용 홀더를 구성할 때에도 두 번째 로케이션마다 핸드 가드로
고정하십시오 .
