2 작동 시 안전 사용 설명서 SIPLACE TX 2.7 압축공기 공급장치 비활성화 및 압력 해제 소프트웨어 버전 714.0 에서 업데이트 12/2020 96 2 그림 2.7 - 1 실장기의 압축공기 장치 범례 : 그림 2.7 - 1 (1) 실장기 컴포넌트 의 공급 압력 확인을 위한 압력계 목표 압력 : 0.51 ± 0.01MPa, 5.1 ± 0. 1bar( 표시 범위 0 - 1.0 MPa,…
사용 설명서 SIPLACE TX 2 작동 시 안전
소프트웨어 버전 714.0 에서 업데이트 12/2020 2.7 압축공기 공급장치 비활성화 및 압력 해제
95
2.6.5 주전원의 스위치를 끈 후 압축공기 상태
메인 전원의 스위치가 꺼져 있거나 실장기에 전원이 공급되지 않는 경우 압축공기 공급장치의
전기제어식 메인 밸브가 닫힙니다(항목 1, 그림 2.7 - 1
, 96페이지). 압력은 5초 안에 0 MPa(0 bar)로
내려갑니다 . 전기제어식 메인 밸브 앞에 위치한 컴포넌트가 계속 압력을 받을 것입니다 .
2.7 압축공기 공급장치 비활성화 및 압력 해제
압축공기 공급장치는 위치 2에 있습니다(그림 4.4 - 1, 182페이지). 실장기의 압축공기 작동 압력은
0.51 ± 0.01MPa(5.1 ± 0.1bar) 로 설정되어 있습니다 . 압축공기 장치의 위치는 항목 1( 그림 2.7 - 1
,
96
페이지)에 도시되어 있습니다. 잠금 밸브를 이용하여 실장기에 대한 압축공기 공급을 중단할 수
있습니다 ( 항목 2, 그림 2.7 - 1
, 96 페이지 ).
장비 키를 사용하여 덮개 자물쇠를 엽니다 .
덮개를 들어올립니다 ( 그림 2.7 - 1, 96 페이지 ).
잠금 밸브의 레버를 수직 위치에서 수평 위치로 돌립니다(항목 1, 그림 2.7 - 1(96페이지) 참조).
작동 압력계를 모니터합니다 ( 항목 5, 그림 2.7 - 1, 96 페이지 ). 실장기가 켜지면 압력은 1 분
안에 0MPa(0bar) 로 떨어집니다 .
2
주의
압축공기 공급 차단 !
실장기가 켜져 있을 때에는 정지 밸브를 사용하여 30 분 이상 압축공기 공급을
차단하지 마십시오 .
예방적 유지보수 또는 서비스 작업을 수행하기 위해 공압 시스템을 오랫동안
차단해야 하는 경우에는 메인 스위치를 이용하여 실장기를 끄고 전원 공급장치와의
연결을 분리해야 합니다 .
2 작동 시 안전 사용 설명서 SIPLACE TX
2.7 압축공기 공급장치 비활성화 및 압력 해제 소프트웨어 버전 714.0 에서 업데이트 12/2020
96
2

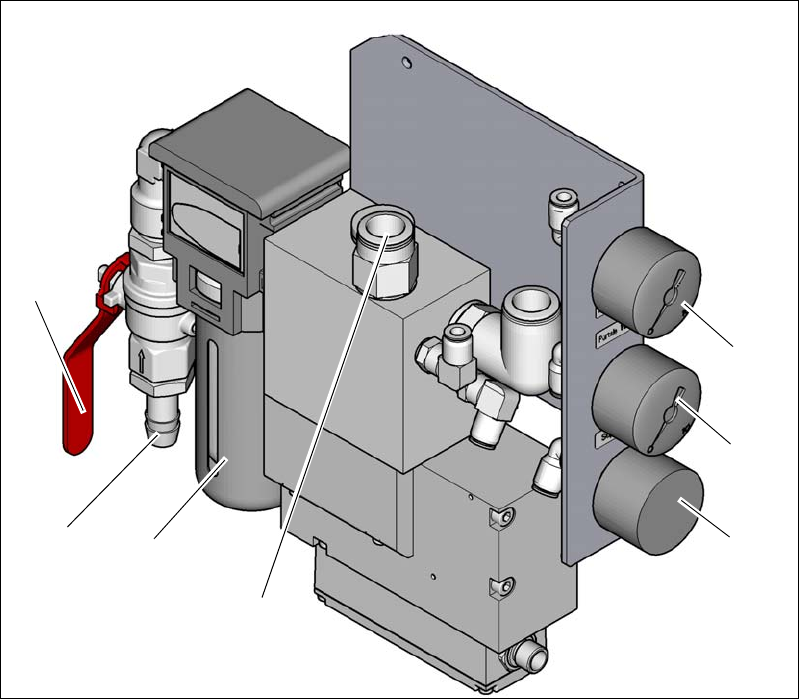

그림 2.7 - 1 실장기의 압축공기 장치
범례 : 그림 2.7 - 1
(1) 실장기 컴포넌트의 공급 압력 확인을 위한 압력계
목표 압력 : 0.51 ± 0.01MPa, 5.1 ± 0.1bar( 표시 범위 0 - 1.0 MPa, 0 - 10 bar)
(2) 갠트리 1 ~ 2 의 공급 압력 확인을 위한 압력계
목표 압력 : 0.485 ± 0.01MPa, 4.85 ± 0.1bar( 표시 범위 0 - 1.0MPa, 0 - 10bar)
(3) 입구 압력 확인을 위한 압력계
목표 압력 : 0.5 - 1.0MPa, 5 - 10bar( 표시 범위 : 0 - 1.0MPa, 0 - 10bar)
(4) 갠트리용 압축공기 공급장치
(5) 압축공기 필터
(6) 압축공기 연결
(7) "OPEN" 위치에 있는 정지 밸브
(6)
(1)
(2)
(3)
(5)
(7)
(4)
사용 설명서 SIPLACE TX 2 작동 시 안전
소프트웨어 버전 714.0 에서 업데이트 12/2020 2.8 잠금 및 경로 라벨 부착
97
2
2.8 잠금 및 경로 라벨 부착
2.8.1 목적 및 범위
모든 예방적 유지보수 작업 또는 실장기에 대한 서비스 작업을 수행할 때 반드시 잠금 및 태그아웃
절차를 따라 진행해야 합니다 . 다음의 절차를 올바로 준수하면 갑작스러운 움직임으로 인한
감전으로 직원이 부상을 입을 위험이 없어집니다 .
2
2.8.2 설명
실장기에서 에너지를 분리 , 제어 및 절연이 필요할 경우 항상 다음과 같은 절차를 따르십시오 .
관련 직원에게 이를 통보합니다 .
실장기와 모든 보조 장치를 끄십시오 . 모든 기본 중지 절차를 수행합니다 .
– 정지 버튼을 누릅니다 .
– 제어 컴퓨터를 종료합니다 .
– 실장기의 주전원 스위치를 끕니다 .
실장기를 모든 에너지 소스로부터 분리시킵니다 .
– 압축공기 공급을 차단합니다 .
– 주전원 공급장치를 차단합니다 .
장비를 잠금합니다 .
– 가능한 경우 항상 잠금장치를 ( 예를 들어 메인 스위치에 ) 부착합니다 .
경고
부상 위험 !
압력이 가해진 압축공기 라인에서 야기된 부상 위험 .
어떤 경우에도 압력이 가해지는 동안 압축공기 라인을 분리하지 마십시오 .
참고
최소 요건
이 절차는 예방 유지보수 또는 실장기에 대한 서비스 작업에 관한 최소 잠금 / 태그아웃
요건을 보여줍니다 . 작업을 안전하게 완료하는 데 필요한 추가적인 안전 조치는 설비
감독관 , 안전 담당 , 안전 위원회 및 보건 부서에서 정할 수 있습니다 .
