MS 参数 4-4 Y 设置 4-4- 1 功能 为了取得 Y 轴原点传感器位置的偏 差而使用。 4-4- 2 使用模具 本设定不使用模具。 4-4- 3 操作 从菜单中选择“基座 参数 ” - “ Y 设 置”后，会显示如 下的对话框。 如选择 “ 操作” 项目中的 “确认” 按钮， 将进行无 轴扭转的原点 复归， 在左侧的原点传感 器位置上结束 动作。 进行本设置时务请在尚未原点复归的状态下进行。 注意 4-8
MS 参数
＜操作・
4/7
＞
利用示教进行调整，使监视器的十字光标移到标记的大致中心。
此时，如摄像机视野内出现标记以外的灰尘，要仔细擦拭摄像机调整基板，做到只看见标记。
按下“确认”按钮，于是进行装配角度的计测。
（此时，如检测到标记以外的对象，则不能取得正确的值。）
计测结束后，机器会根据识别结果算出装配角度并进行更新。
＜操作・
7/7
＞
从校准台上卸下摄像机调整基板，请按“确认”按钮。
4-3-4 MSP 容许值
No.
项目
MSP
容许值
MSP
值不良时
出现的问题
出问题的原因
1
缩放比例
X 0.0132±0.002mm/Pixel
因OCC摄像机的图像
识别精度不良，导致各
MSP值出现偏离以及贴
片精度不良
OCC本身、摄像机调
整基板的伤痕等
Y 0.0132±0.002mm/Pixel
2
装配角度
A
±0.5° OCC装置的装配
4-7
MS 参数

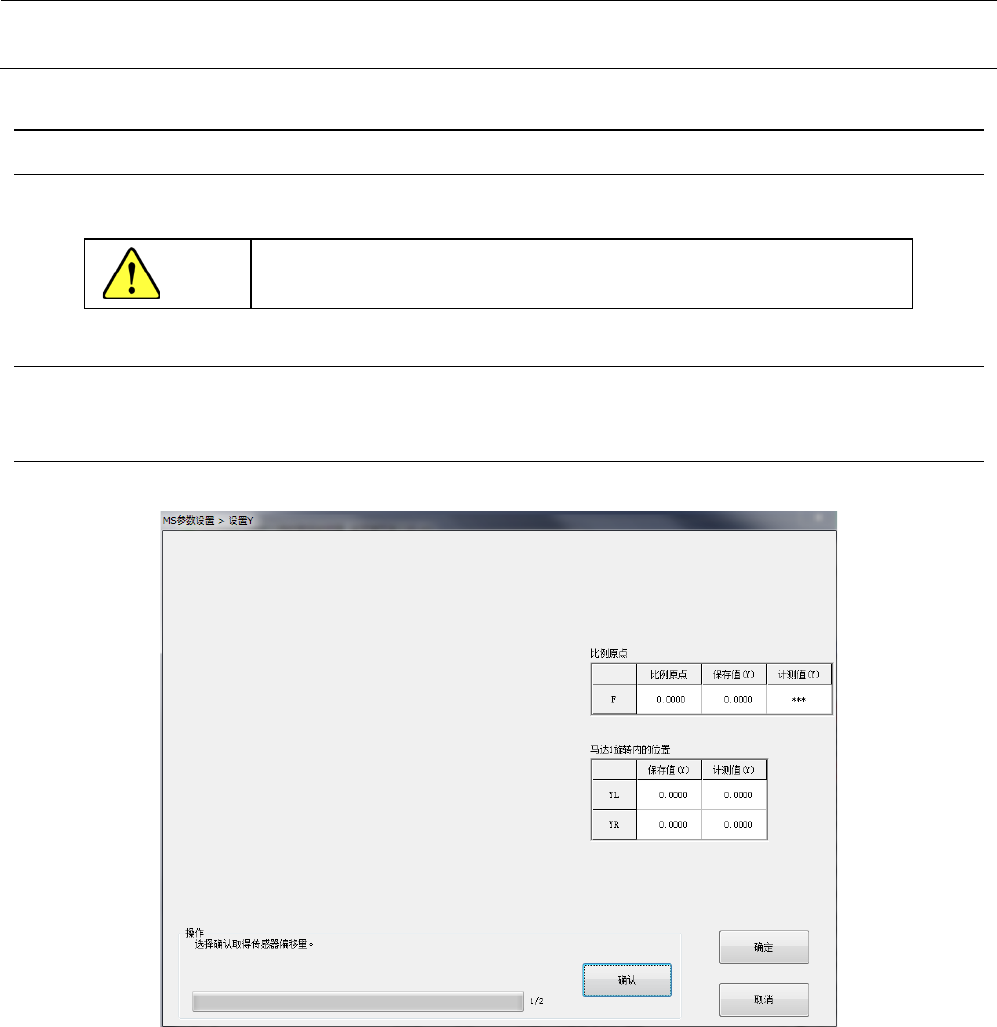

4-4 Y 设置
4-4-1 功能
为了取得Y轴原点传感器位置的偏差而使用。
4-4-2 使用模具
本设定不使用模具。
4-4-3 操作
从菜单中选择“基座参数”-“Y设置”后，会显示如下的对话框。
如选择“操作”项目中的“确认”按钮，将进行无轴扭转的原点复归，在左侧的原点传感器位置上结束
动作。
进行本设置时务请在尚未原点复归的状态下进行。
注意
4-8
MS 参数

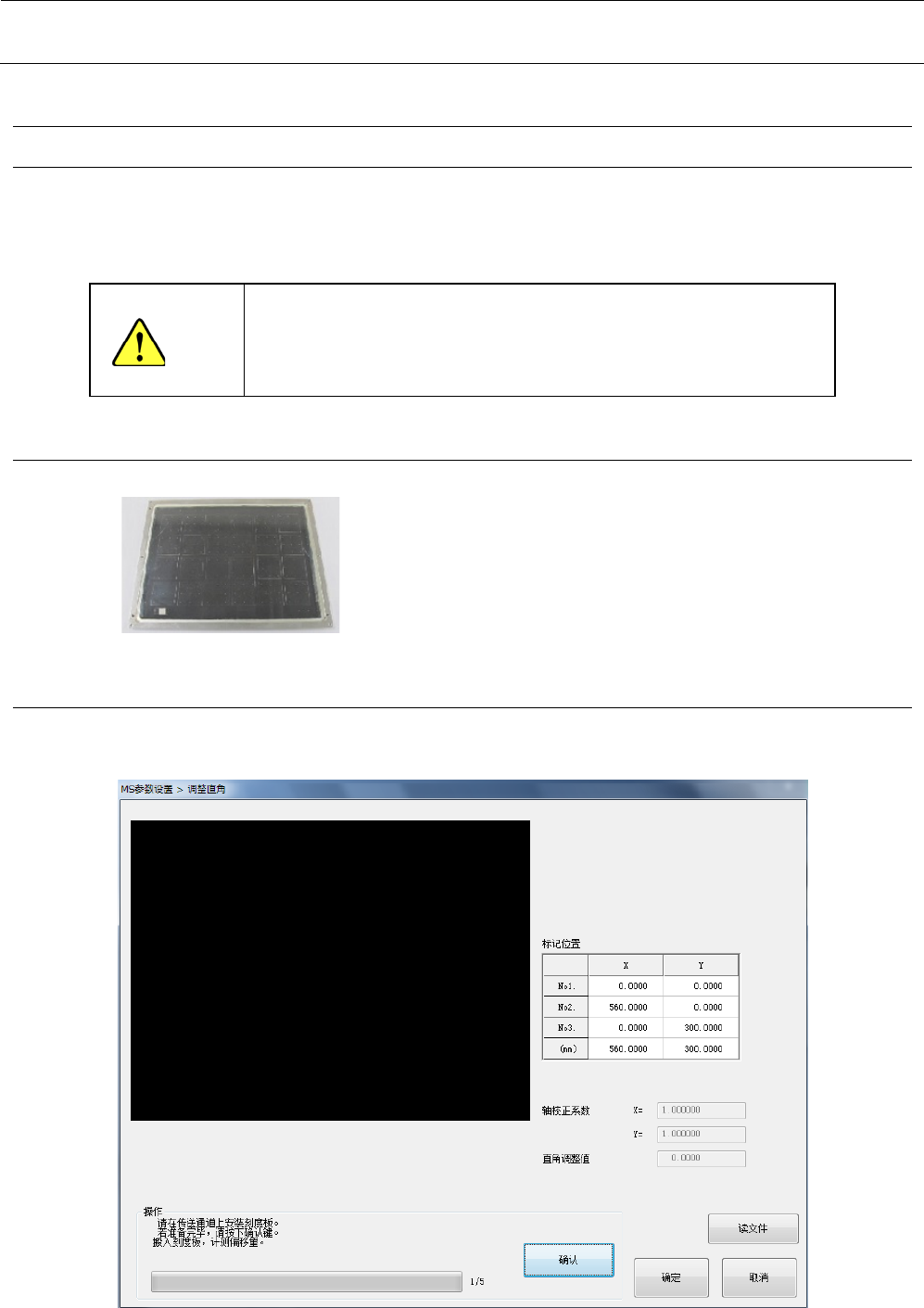

4-5 直角调整
4-5-1 功能
获得XY轴伸缩方向的校正系数。调整合并的XY轴的与基板标记的直角。
本项目只有在JUKI公司有指示时才要进行变更。
更换Y轴原点传感器后，请根据QA表“Y轴原点传感器的位置”进行操作。
4-5-2 使用模具
• FCS 基板 (40128123)
4-5-3 操作
从菜单中选择“基座参数”-“直角调整”后，会显示如下的对话框。
在进行本设置前请务必设置“支撑台偏移量”。
如果不取得上述偏移量，则不能传送刻度基板。
关于“支撑台偏移量”，请参照后述的
“
7
单元参数
/ 7-1
支撑台偏移量”。
注意
4-9
