MS 参数 7-8 台架补正 7-8- 1 功能 在出库前，为了对应 台架弯曲状态对台 架标记的识别 位置进行补正，测定 台架的弯曲状态。 7-8- 2 使用模具 • 主台架 • 主供料器 7-8- 3 操作 从菜单中选择“单元 参数”－“台架 补正 ”后，会显 示以下对话框。 从选择设备中，选择 要设定的单元。 选择设备后，按下“ 读入文件”按钮开 始读入主台架 数据。 7- 14
MS 参数
＜操作・
1/4
＞

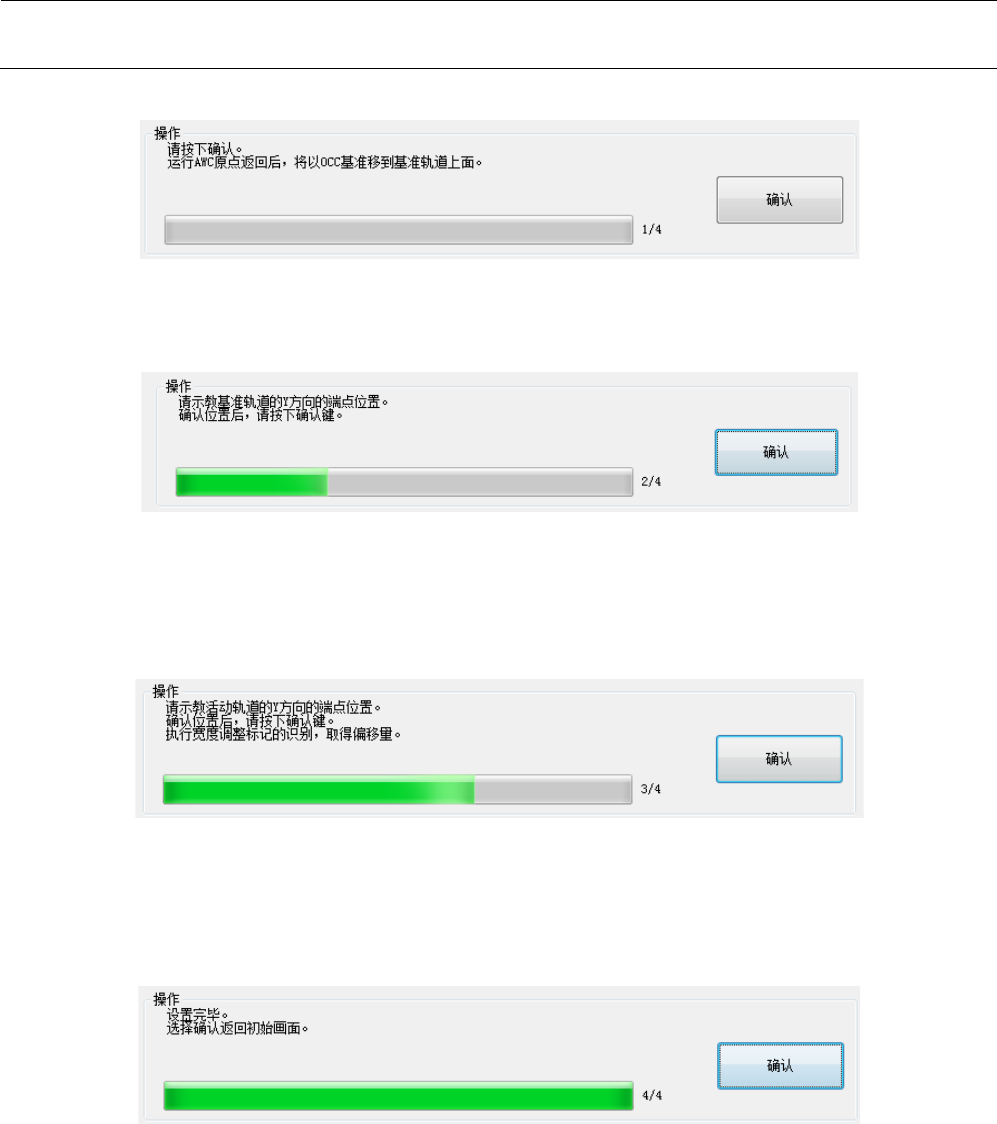

请选择“操作”框内的“确认”按钮。
“确认”按钮被按下，则 AWC 原点返回完成后 OCC 将移动到基准轨道上。
＜操作・
2/4
＞
请利用示教决定基准轨道内侧的 Y 坐标。
示教结束后，请按下“确认”按钮。
AWC 选购项为有效时，在按下“确认”按钮后，OCC 移动至可动轨道上。
AWC 选购项为无效时，跳转至操作 4/4。
＜操作・
3/4
＞
与基准轨道同样，请通过示教决定可动轨道内侧的 Y 坐标。
示教结束后按下“确认”按钮，则执行幅宽调整标记的识别。识别成功时，计算出偏移量进行更
新。
标记识别失败时，请对标记位置进行示教。示教结束后，再次执行标记识别。
＜操作・
4/4
＞
设置结束了。按“确认”按钮即返回初始画面。
7-13
MS 参数
7-8 台架补正
7-8-1 功能
在出库前，为了对应台架弯曲状态对台架标记的识别位置进行补正，测定台架的弯曲状态。
7-8-2 使用模具
• 主台架
• 主供料器
7-8-3 操作

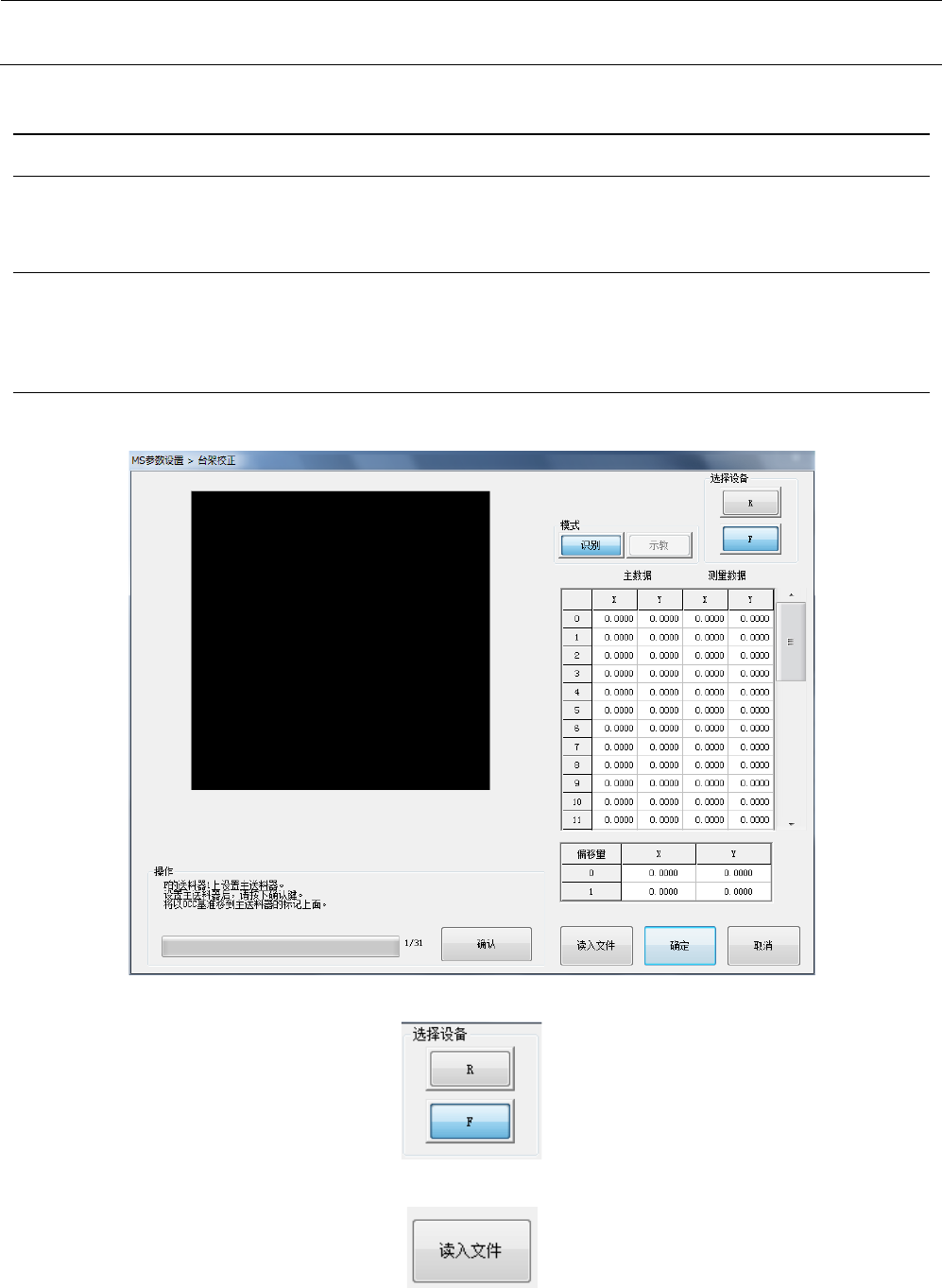

从菜单中选择“单元参数”－“台架补正”后，会显示以下对话框。
从选择设备中，选择要设定的单元。
选择设备后，按下“读入文件”按钮开始读入主台架数据。
7-14
MS 参数
＜操作・
1
／
31
＞

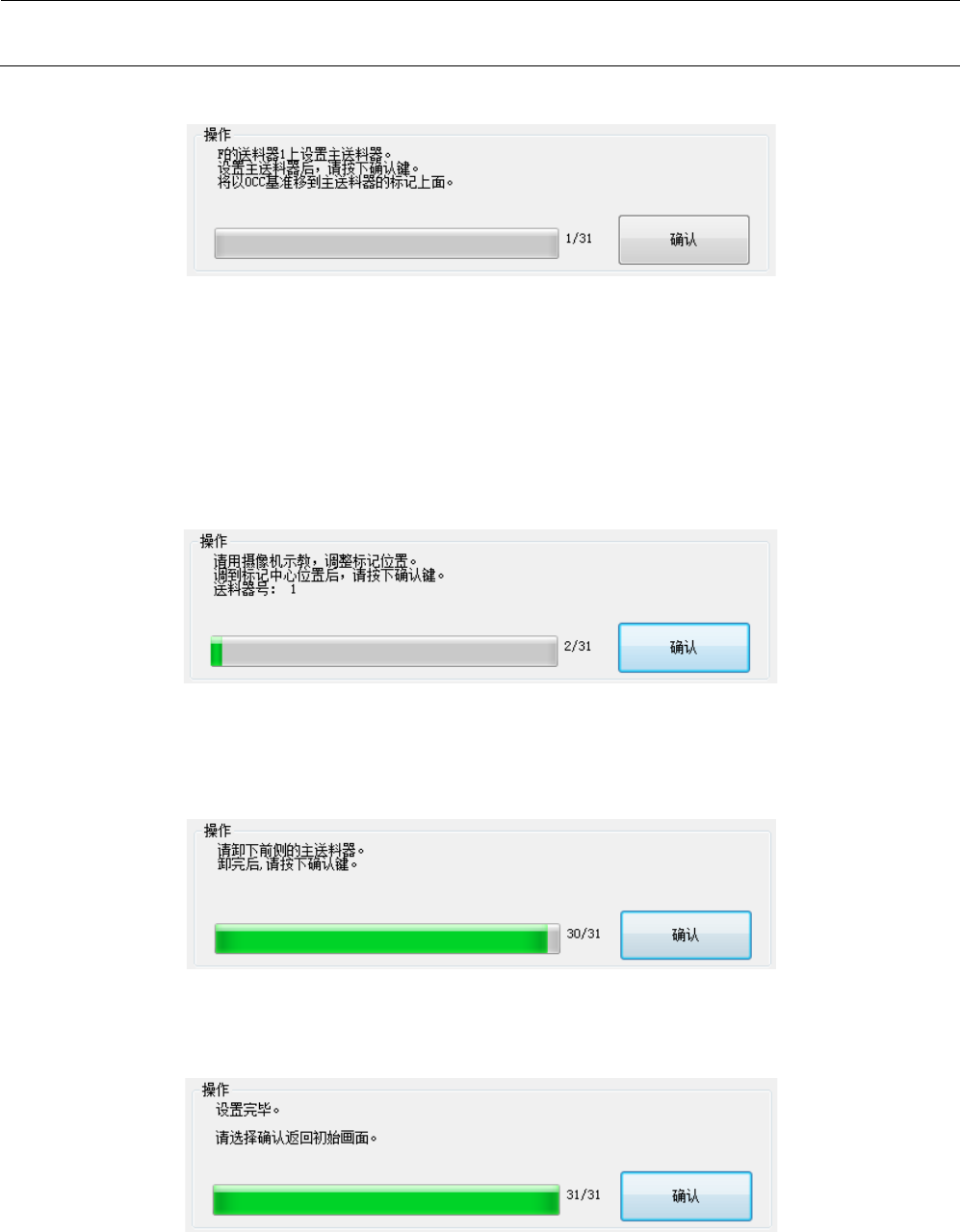

文件读入结束后，将模具安装在“操作”所显示的位置。
<模具的安装>
・ 将主台架安装在台架安装位置
・ 将主供料器安装在主台架的 1 号位置
完成准备之后，请按下“确认”按钮。
在执行台架标记识别之后，按照 OCC 基准移动至模具的标记位置。
＜操作・
2
／
31
＞
标记与相机中心发生较大偏移时，请通过相机示教将标记调整到相机中心。完成调整后，请按下
“确认”按钮。
识别模具的标记后，按照 OCC 基准移动至下一个示教位置。
＜操作・
30
／
31
＞
对 28 个位置【供料器编号：1～28】的标记位置的示教进行测量后，显示上述表示，请取下主供
料器，按下“确认”。
＜操作・
31
／
31
＞
设置结束了。按“确认”按钮即返回初始画面。
7-15
