AVK3 维修 手册 5.7 供料 器装置 D77M CC-Y5 -000-A0 5.7-4
AVK3
维修手册
5.7
供料器装置
D77MCC-Y5-000-A0
5.7-3

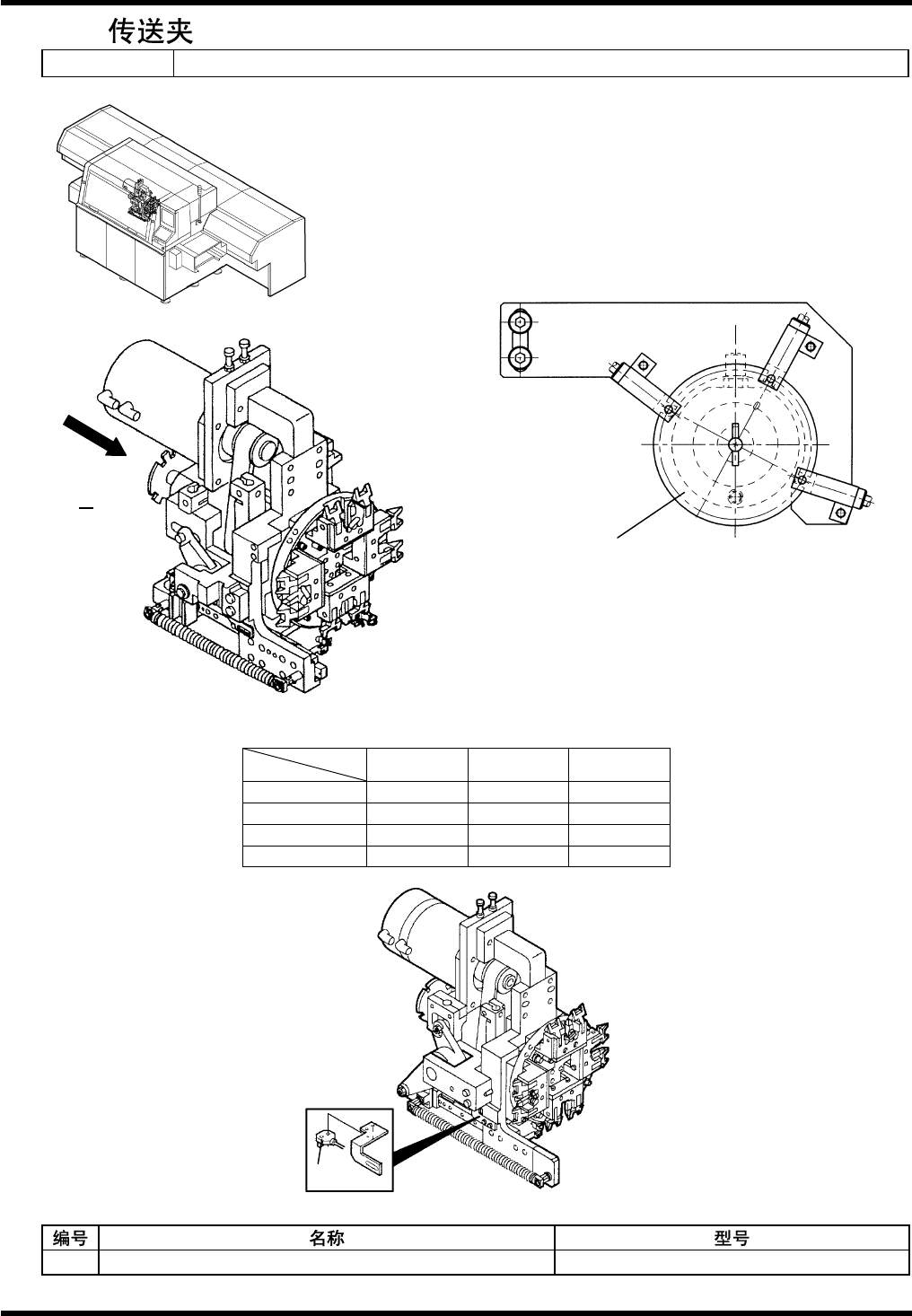

5.7.3
装置编号：
1087111000
传感器编号
传送夹号
1 2 3
1 (0°) ON ON ON
2 (90°) OFF ON ON
3 (180°) ON OFF ON
4 (270°) ON ON OFF
1.
26 / 52 mm
转变检测传感器
EE-SX871
2
号传送夹传感器
3
号传送夹传感器
挡片
1
号传送夹传感器
A—
视图
A
1.
AVK3
维修手册
5.7
供料器装置
D77MCC-Y5-000-A0
5.7-4
AVK3
维修手册

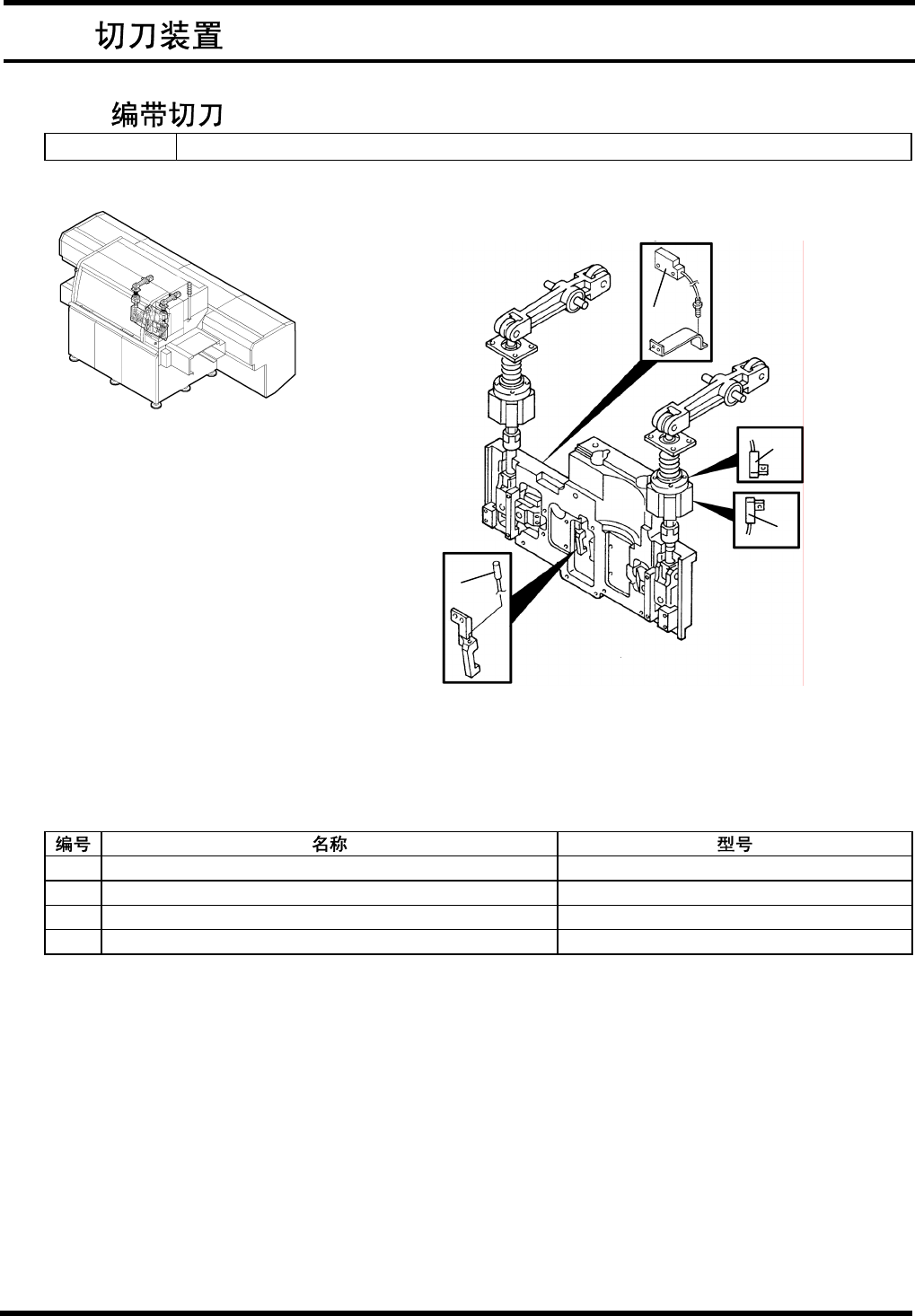

5.8 切刀装置
D77MCC-Y5-200-B0
5.8-1
5.8.
D77MCC-Y5-200-B0
5.8.1
装置编号：
1087118000
1.
送料器检测传感器
P916-012
2.
盒式编带气缸返回限位
D-A73
3.
盒式编带气缸前进限位
D-A73
4.
元件检测传感器
FT-SFM2SV2
1.
2.
3.
4.
