AVK3 维修 手册 6.2 检查 和润滑 D77M CC-80-02 0-A0 6.2-23 1. 销的 旋转滑 动单元 2. 轴和 销之间 的旋转滑 动单 元 1 至 2 滴 润滑脂 加在总 成上。 3. 辊子 从动件 和凸轮的 滑动 表面 0.5cm 3 位置 ：凸轮 表面。 4. 凸缘 和下砧 座的滑动 表面 5. 齿轮 和轴齿 的啮合部 位 0.3cm 3 位置 ：润滑 脂喷嘴。 6. 凸轮 从动件 和螺母的 滑动 表面 每…
AVK3
维修手册
6.2
检查和润滑
D77MCC-80-020-A0
6.2-22

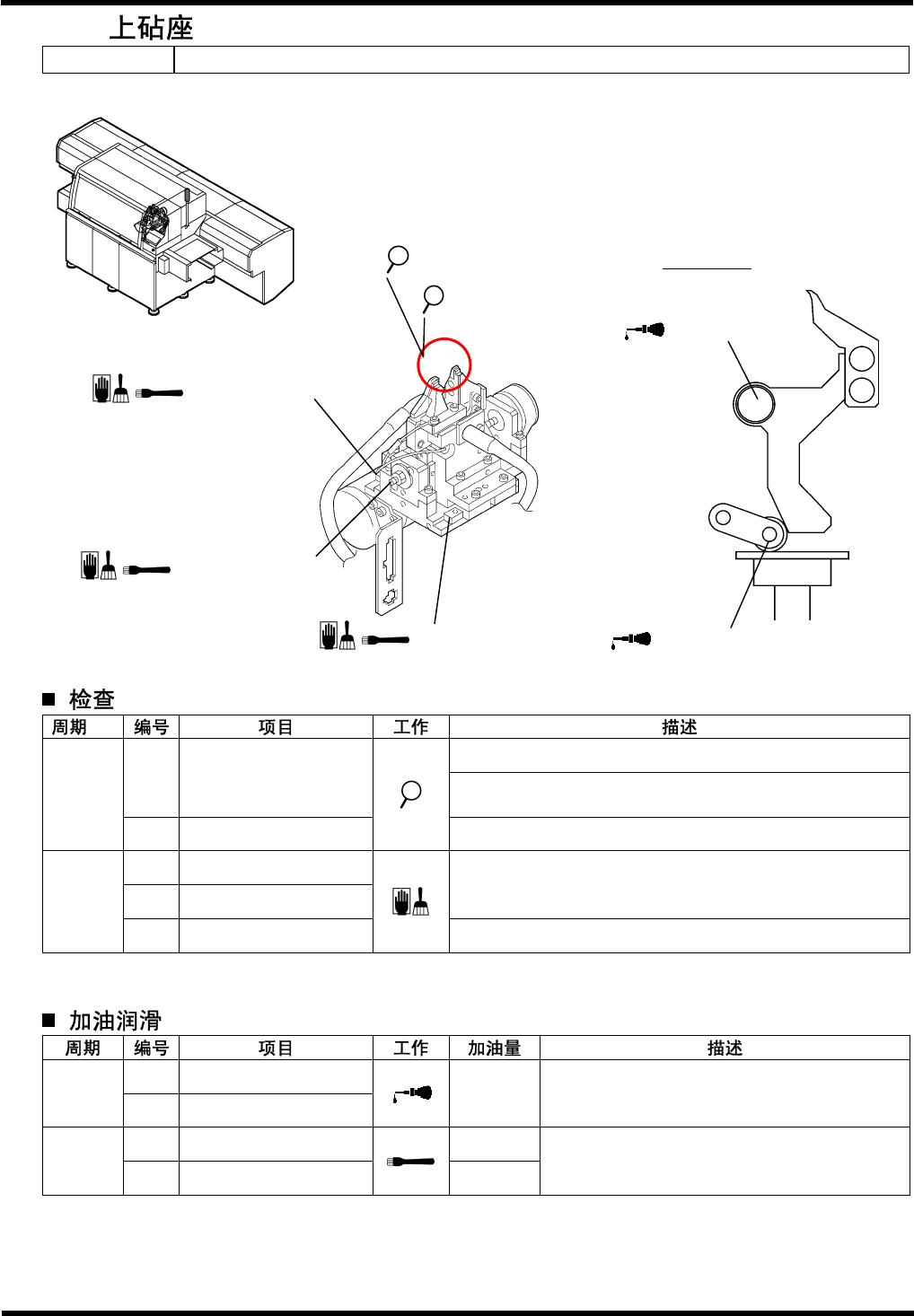

6.2.13
装置编号：
1087112000
a.
控制杆单元
b.
轴和销之间的旋转滑
动单元
每天
c.
销之间的旋转滑动单
元
确保这些单元移动平稳。
d.
板凸轮紧固螺栓
确保板凸轮紧固螺栓不会松动。
e.
凸缘和下砧座
每周
f.
凸轮从动件
确保这些单元移动平稳。
3.
辊子从动件和凸轮
的滑动表面
控制杆详图
c/1.
销的旋转滑动单元
4.
凸缘和下砧座的滑动表面
6.
凸轮从动件和螺母
的滑动表面
7.
凸轮从动件和辊子导杆
的滑动表面
c/1.
销的旋转滑动单元
b/2.
轴与销之间的旋转滑
动单元
5.
齿轮和轴齿的啮合
部位
AVK3
维修手册
6.2
检查和润滑
D77MCC-80-020-A0
6.2-23
1.
销的旋转滑动单元
2.
轴和销之间的旋转滑
动单元
1
至
2
滴 润滑脂加在总成上。
3.
辊子从动件和凸轮的
滑动表面
0.5cm
3
位置：凸轮表面。
4.
凸缘和下砧座的滑动
表面
5.
齿轮和轴齿的啮合部
位
0.3cm
3
位置：润滑脂喷嘴。
6.
凸轮从动件和螺母的
滑动表面
每个月
7.
凸轮从动件和辊子导
杆的滑动表面
0.1cm
3
位置：辊子表面。
AVK3
维修手册
6.2
检查和润滑
D77MCC-80-020-A0
6.2-24
6.2.14
装置编号：
1087121000
确保切刀和折弯器刀片的刃口不磨损或损坏。
a.
切刀
&
折弯器
确保切刀和折弯器移动平稳，无异常噪声。
每天
b.
折弯器基座
确保折弯器基座刀片的刃口不磨损或损坏。
c.
滚珠丝杠
d.
LM
导杆
清除异物或灰尘。
每周
e.
废料吸入口
清除废料。
1.
控制杆支承
每隔一
周
2.
辊子（
2
处）
1
至
2
滴 位置：支承部位。
3.
LM
导杆（
2
处）
0.09cm
3
每个月
4.
滚珠丝杠
0.5cm
3
位置：滑动表面。
2.
辊子
a.
切刀
&
折弯器
d/3LM
导杆
b.
折弯器基座
1.
控制杆支承
c/4.
滚珠丝杠
d/3.LM
导杆
控制杆详图
